5000Kg级液压夹具底座法兰安装轴组件

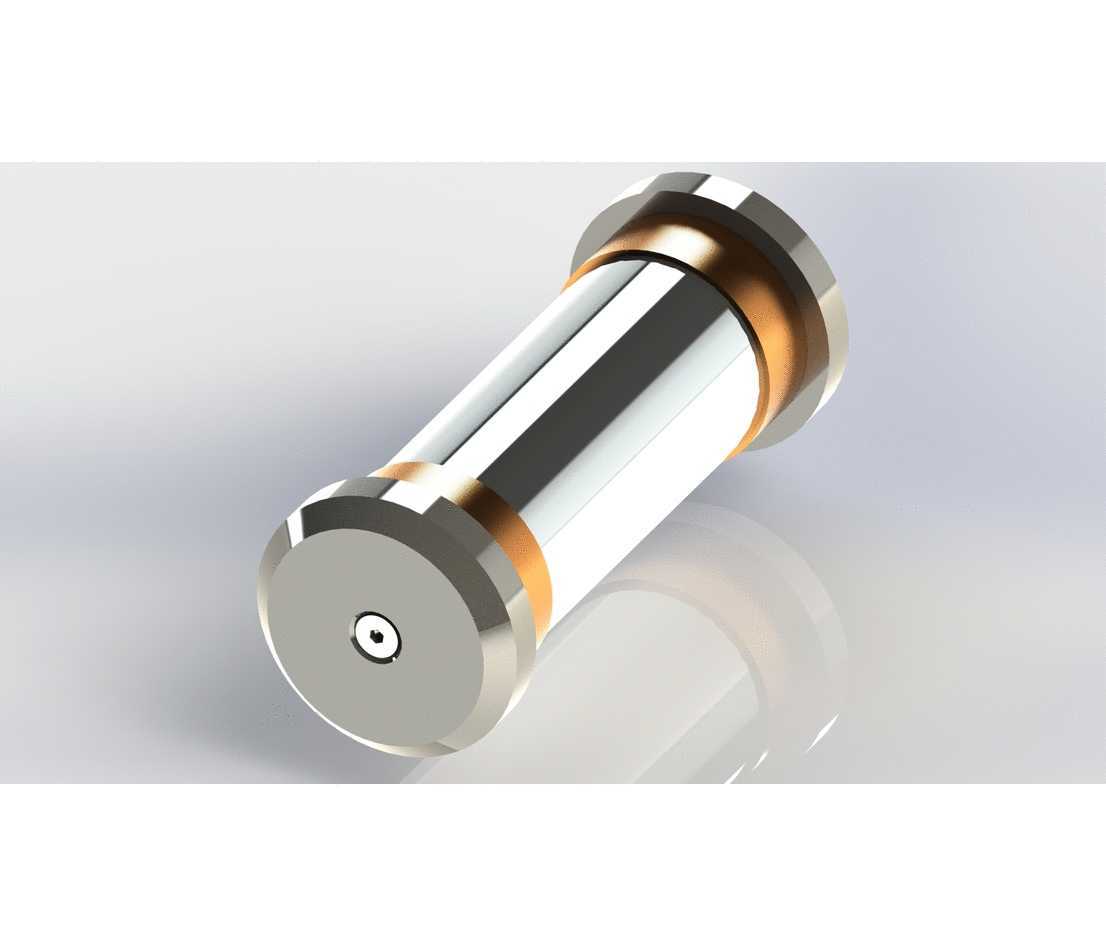

　　在重型液压夹持设备的结构设计中，安装轴组件是连接底座法兰与执行端夹爪的核心承载部件，直接决定整套夹持机构的运行稳定性与额定负载上限，本次设计的安装轴针对5000Kg级废金属回收液压夹的工况需求开发，适配废钢分拣、金属压块转运场景下的大载荷、高频往复摆动作业要求。从功能实现逻辑来看，该轴件需要同时承担径向承载、轴向定位、低摩擦回转三类核心作用，轴体主体采用CK45镀铬材质，表面镀铬层厚度控制在0.05-0.08mm区间，既保证轴面的耐磨性能，也避免镀层过厚导致的装配公差偏移，轴身配套的AISI316盖搭配PTFE青铜滑环，是针对低摩擦需求做的专项设计，滑环与轴面的配合间隙控制在H7/f6公差带，往复摆动时的摩擦系数可控制在0.1以内，

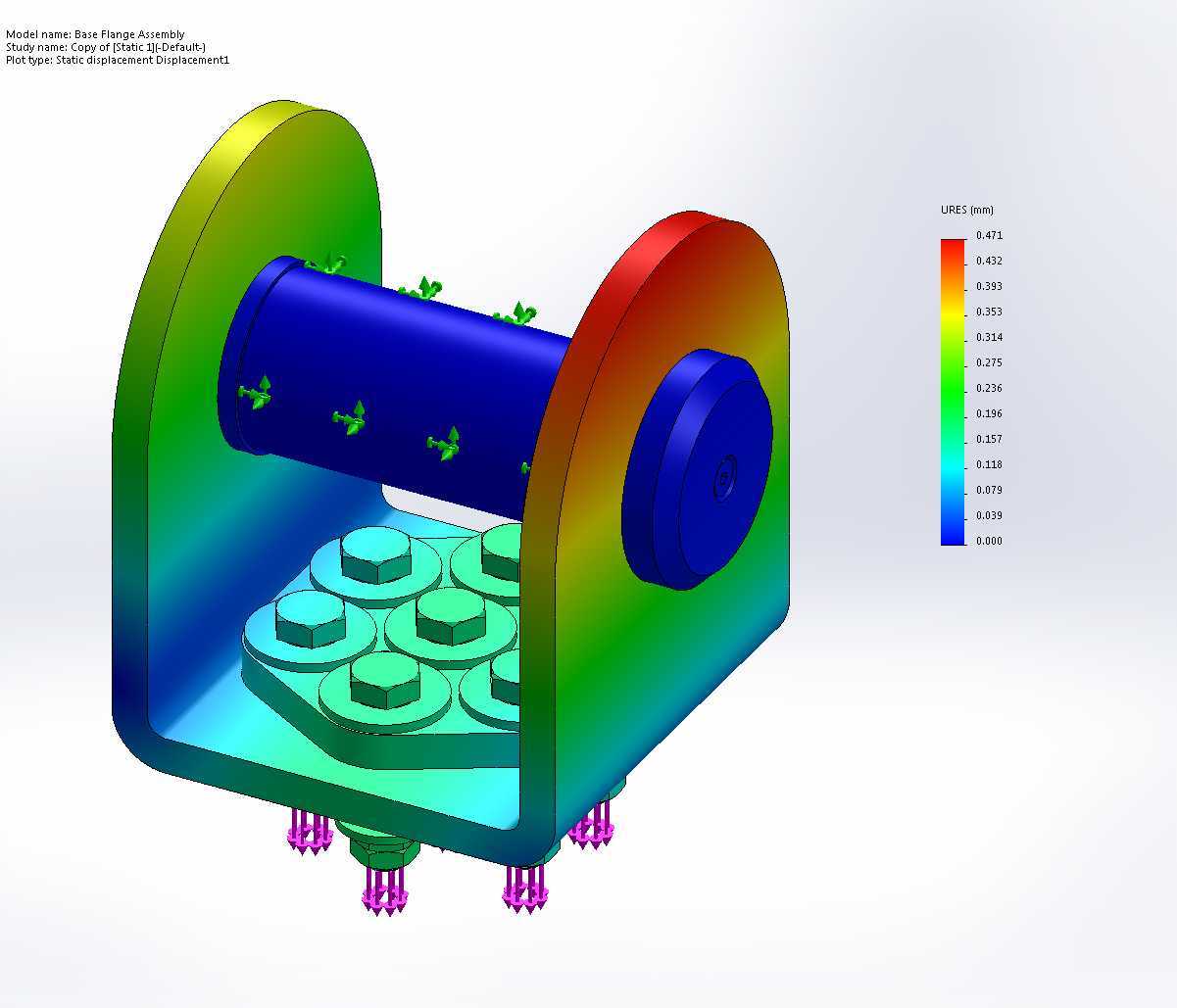

　　相比传统铜套结构能降低40%以上的回转阻力，减少液压系统的压力损耗。设计过程中首先锚定的是安装边界约束，轴件两端的法兰对接面直径与底座法兰的安装孔位完全匹配，轴肩的定位高度严格按照法兰止口的深度设计，装配后轴件的轴向窜动量控制在0.02mm以内，避免大负载夹持时出现轴体窜动导致的夹爪对位偏差。轴身的滑环安装位做了退刀槽设计，槽宽与滑环宽度的配合公差控制在0-0.02mm，保证滑环安装后不会出现轴向滑移，同时两端的密封槽预留了O型圈安装位置，可阻挡作业过程中金属碎屑、粉尘进入滑动配合面，延长滑环的使用寿命。从受力分配的角度考量，轴件的最大应力集中区域出现在轴肩与法兰连接的过渡位置，设计时将过渡圆角设置为R3，

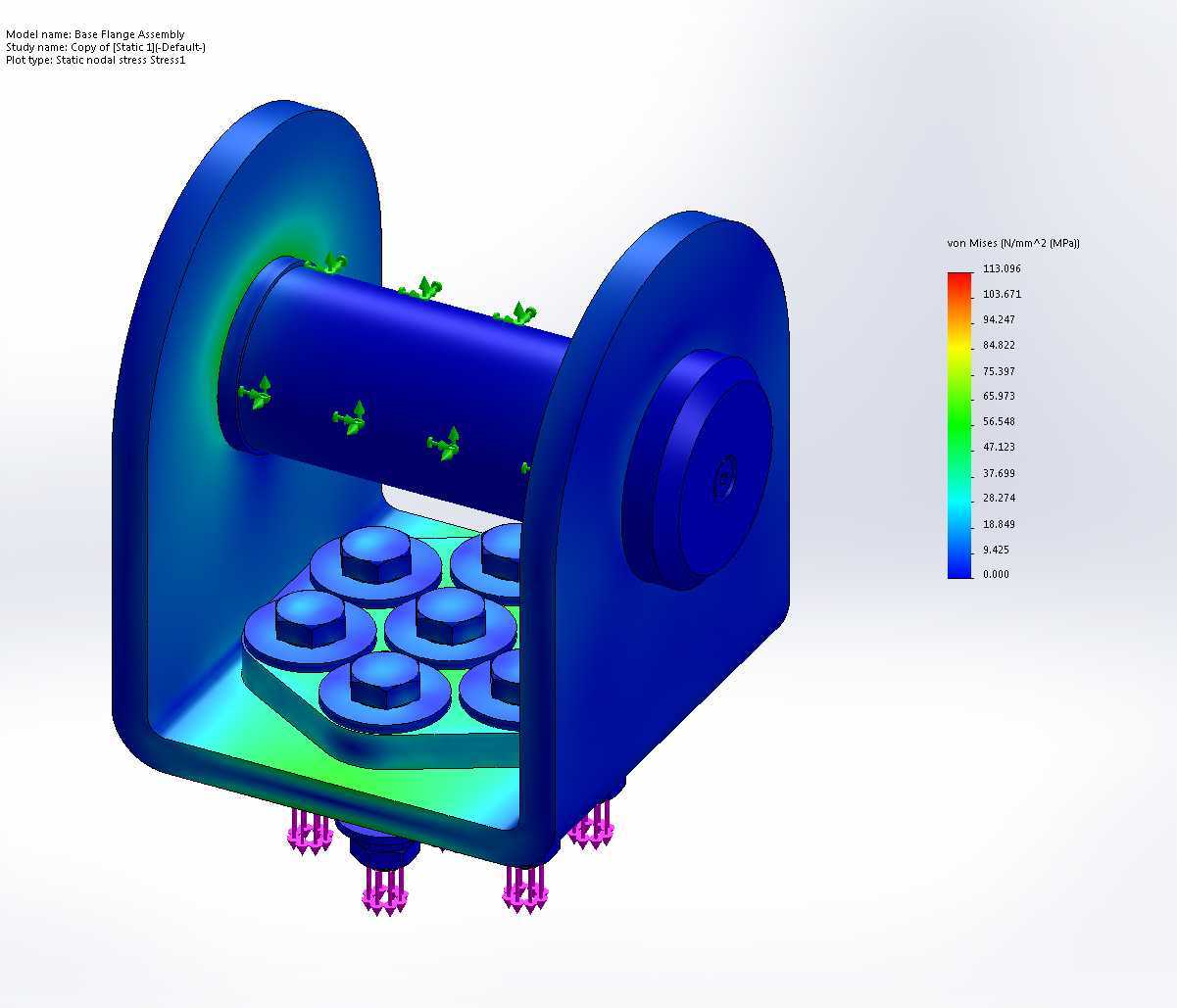

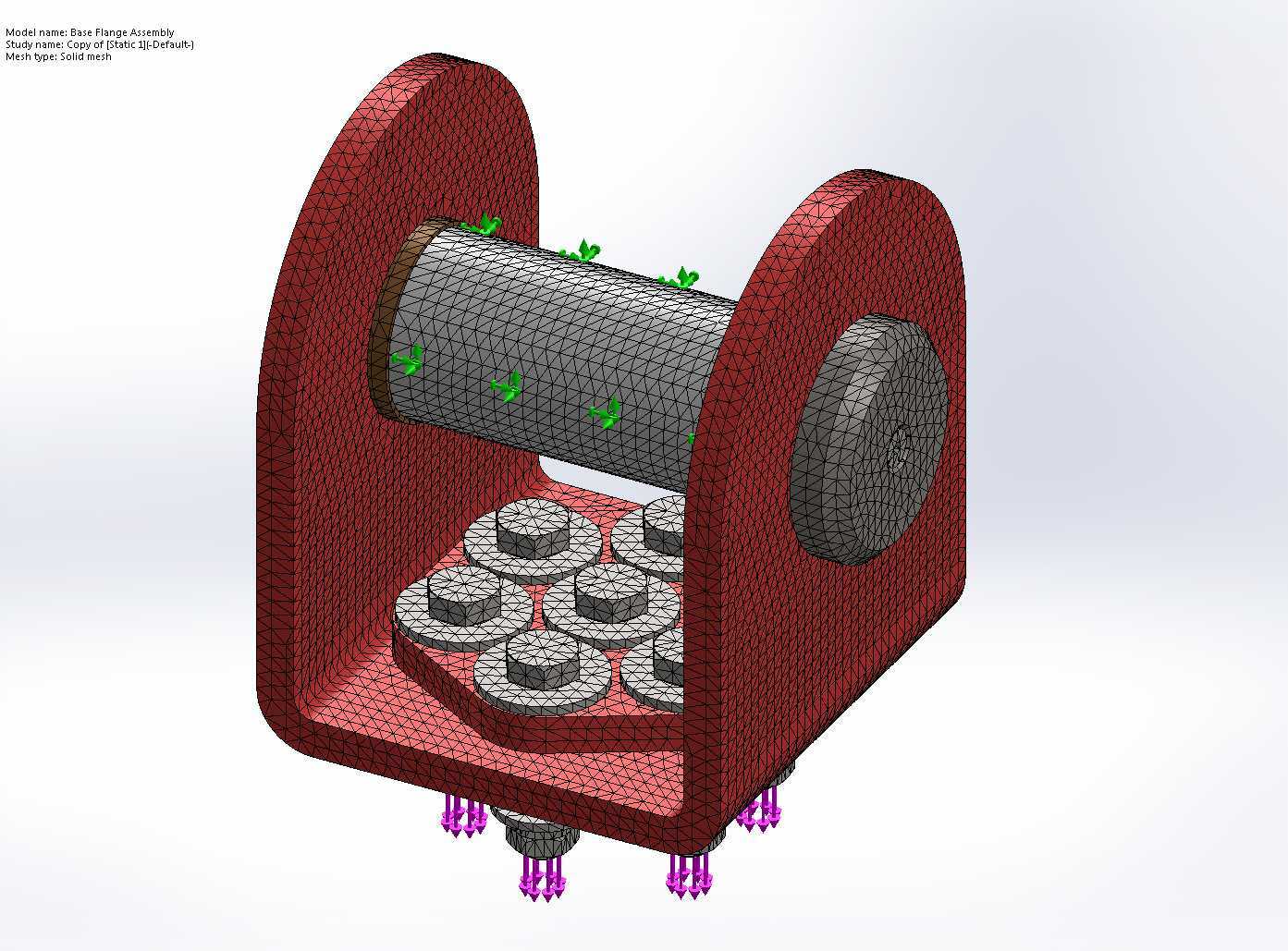

　　避免直角过渡导致的应力集中，通过有限元模拟验证，在5000Kg额定负载下，该位置的最大应力值为187MPa，远低于CK45材质调质后的屈服强度，安全系数达到2.1，满足重载作业的强度要求。轴端的中心定位孔采用B型中心孔设计，既可以作为加工时的工艺定位基准，也能在后期维护时作为轴件拆卸的顶出孔，降低现场维护的拆装难度。在实际工况适配性上，该轴件可适配不带应力分配器与带应力分配器两类底座法兰结构，安装时不需要对原有法兰结构做二次加工，直接通过螺栓锁紧即可完成装配，滑环采用剖分式设计，后期更换时不需要将整个轴件从法兰上拆下，仅需拆开滑环的定位卡簧即可完成替换，大幅缩短设备的停机维护时间。轴体的表面粗糙度要求为Ra0.8，

　　镀铬层的硬度达到HV800以上，在金属碎屑飞溅的作业环境下，能有效抵抗碎屑的刮擦磨损，避免轴面出现拉痕导致滑环过早磨损。整套轴组件的尺寸链设计完全围绕现有液压夹的安装空间展开，轴的总长度、各段轴径的尺寸都经过严格的公差分配，保证装配后夹爪的开合角度、回转行程都符合设计预期，不会出现运动干涉问题。针对废金属夹持作业中频繁出现的冲击负载，轴件的材质调质处理硬度控制在HB220-250，兼顾强度与韧性，避免冲击负载下出现轴体断裂的问题，滑环内嵌的PTFE填料可以在无额外润滑的工况下保持稳定的低摩擦性能，适合户外作业、润滑维护不便的使用场景。
