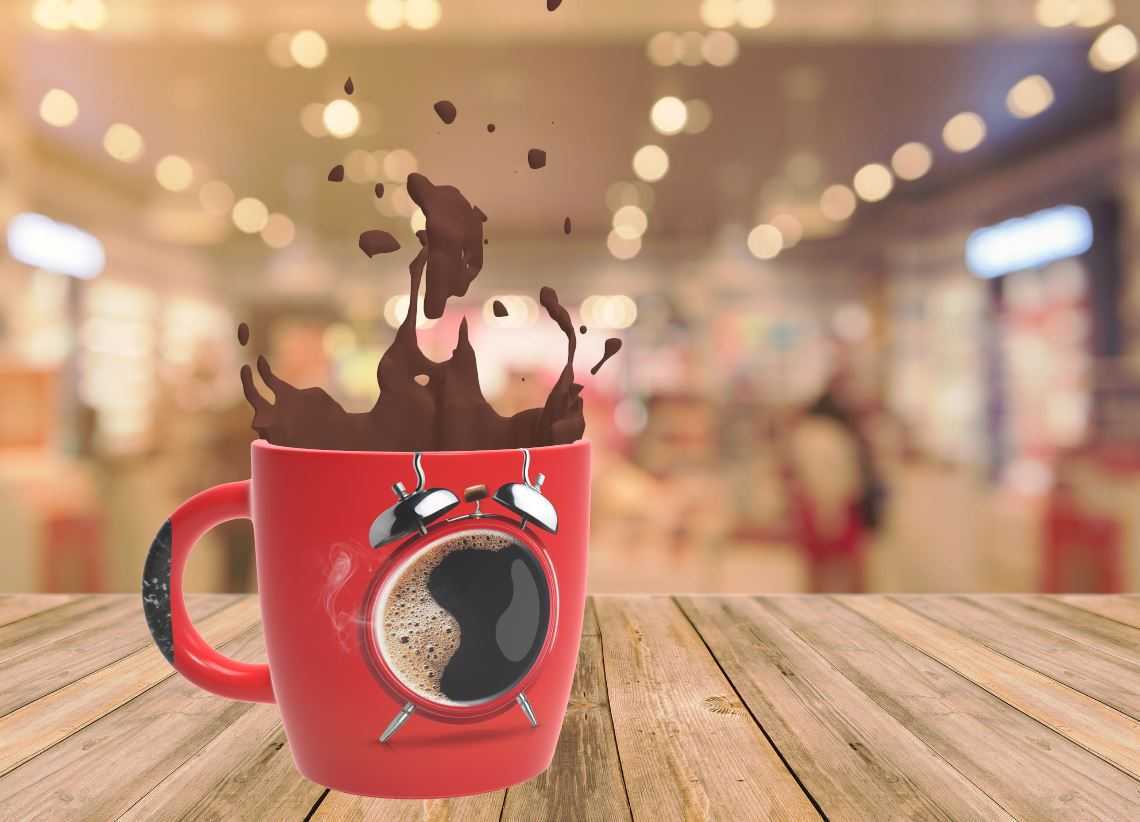

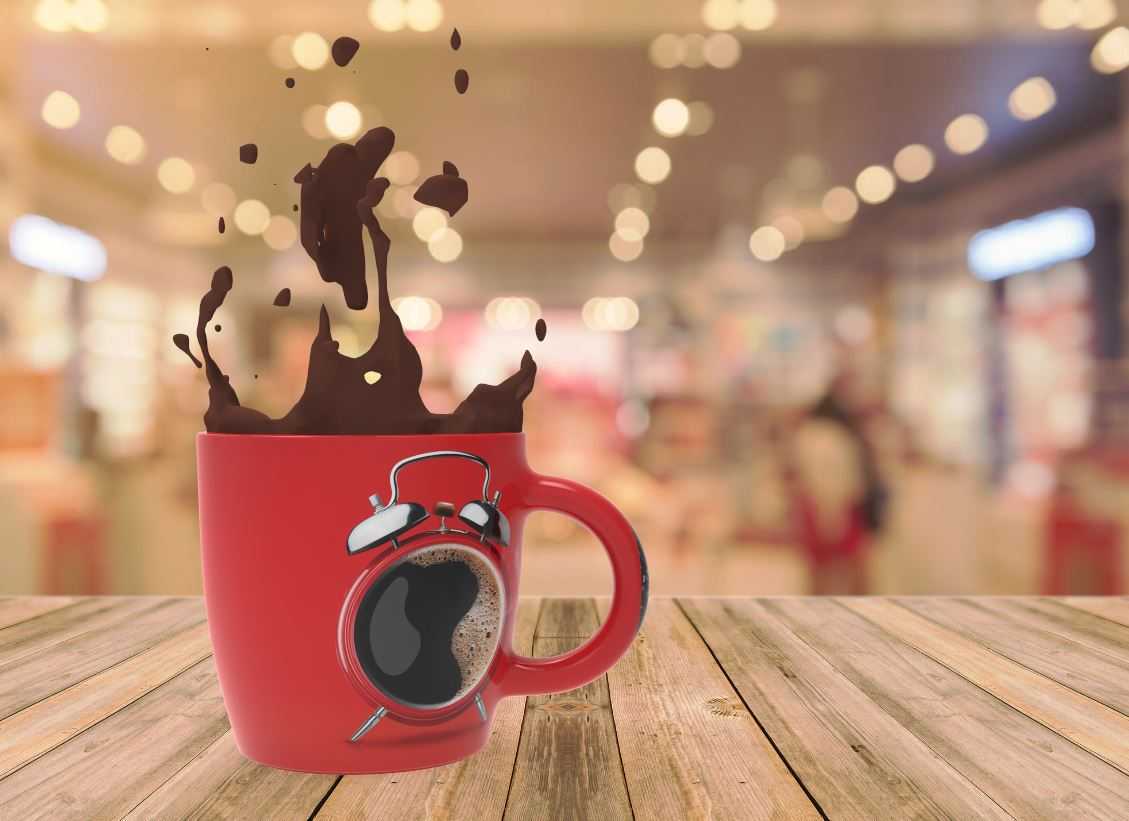

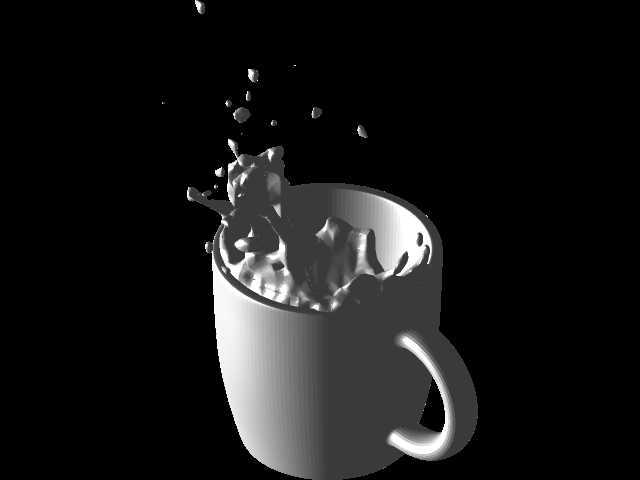

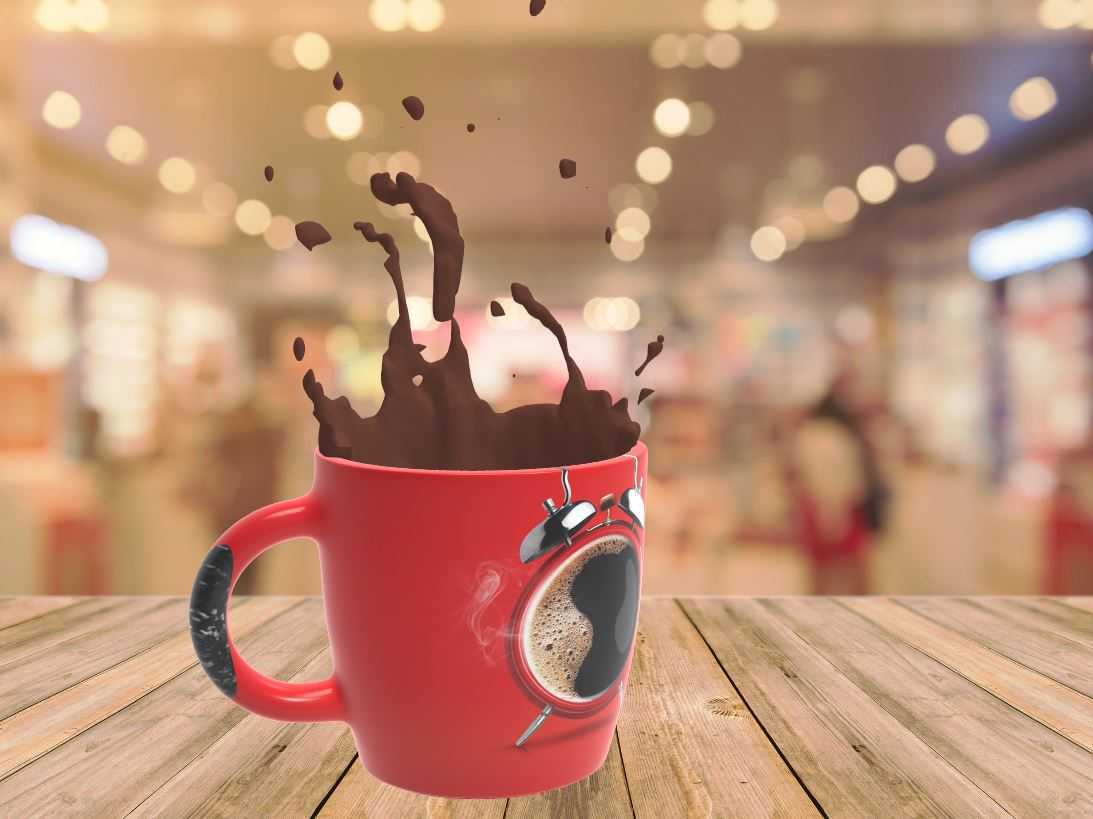

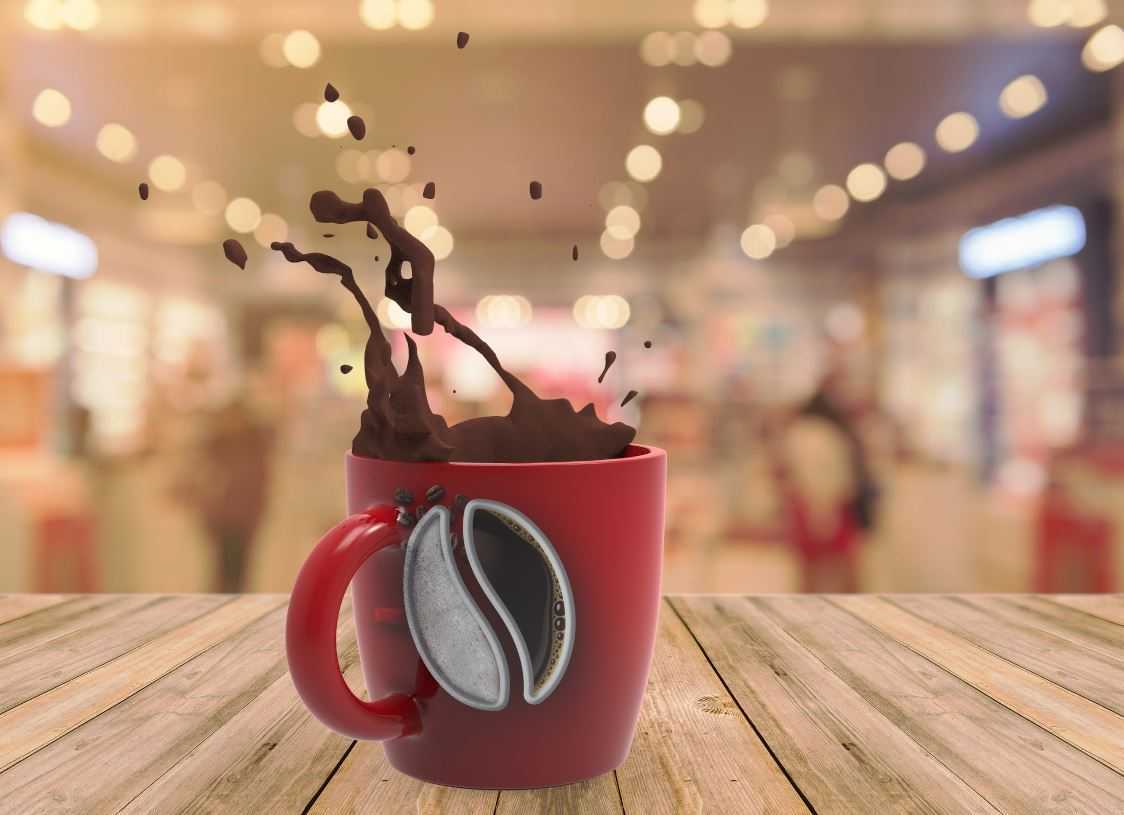

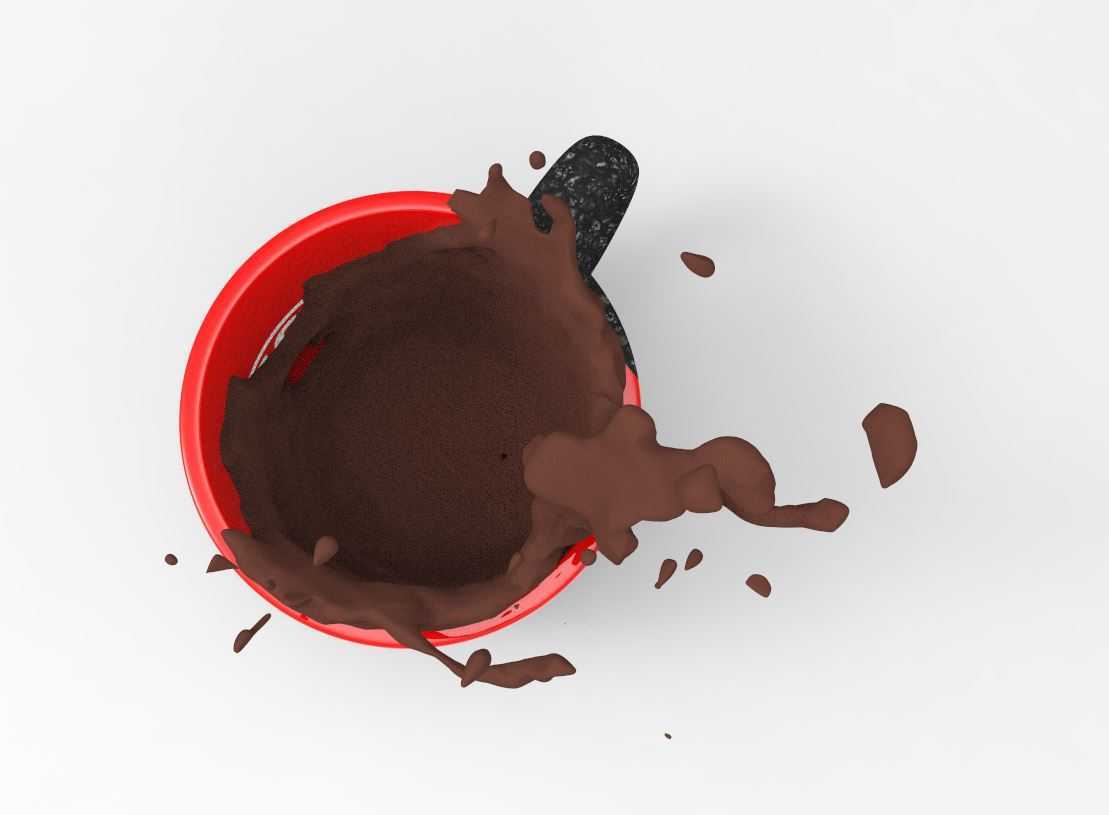

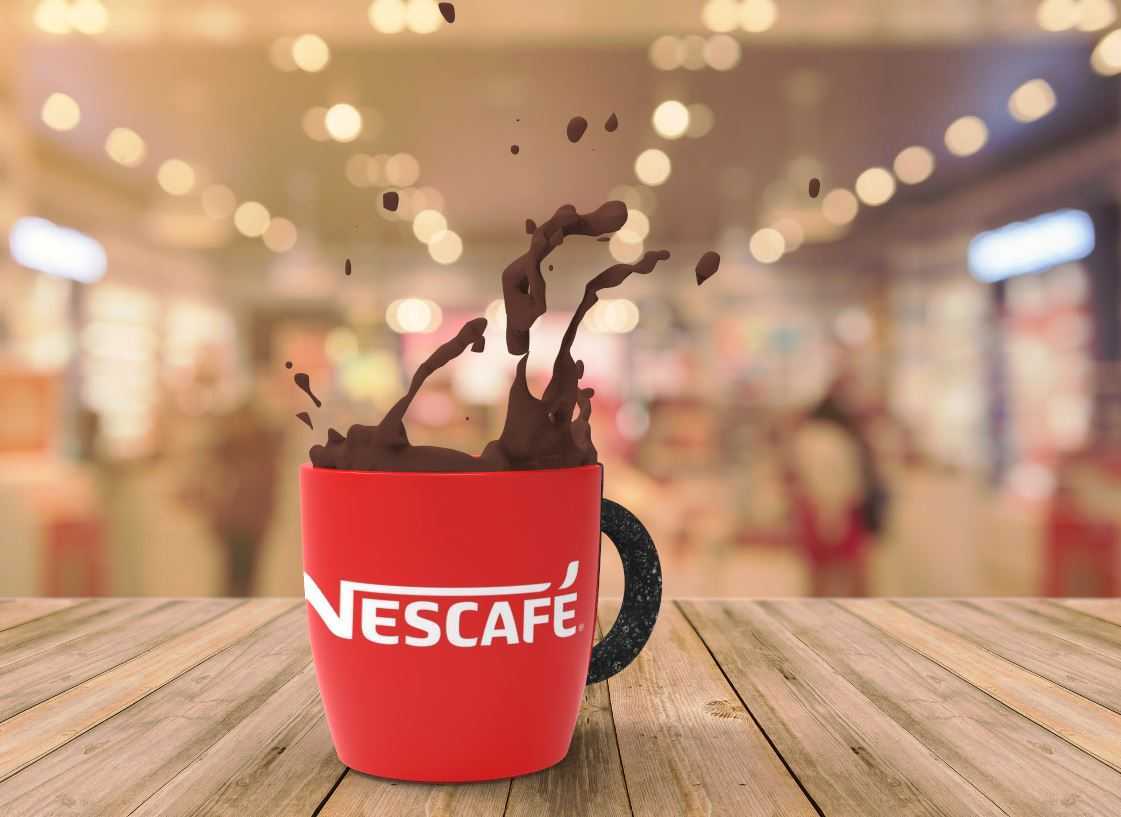

雀巢品牌红色马克杯三维结构设计

　　这款杯具的三维结构设计，首先围绕日常热饮盛装的核心使用场景展开，适配办公桌面、家庭餐台、连锁咖啡门店取餐区等多类摆放场景，杯身整体采用直筒微收底的构型，底部设置直径略小于杯身的环形支撑边，支撑边宽度控制在3mm左右，既保证放置在光滑桌面时的摩擦力，避免盛放热饮时意外滑移，又能减少杯底与桌面的接触面积，降低热饮传递至桌面的温度，防止高温损伤木质、漆面桌面。杯身侧壁厚度均匀控制在2.5mm，采用食品接触级材质的等壁厚设计思路，既保证盛装100℃沸水时的结构强度，不会因为热应力出现侧壁变形，又能控制整体重量，单杯空重控制在300g上下，符合单手握持的承重舒适区间。

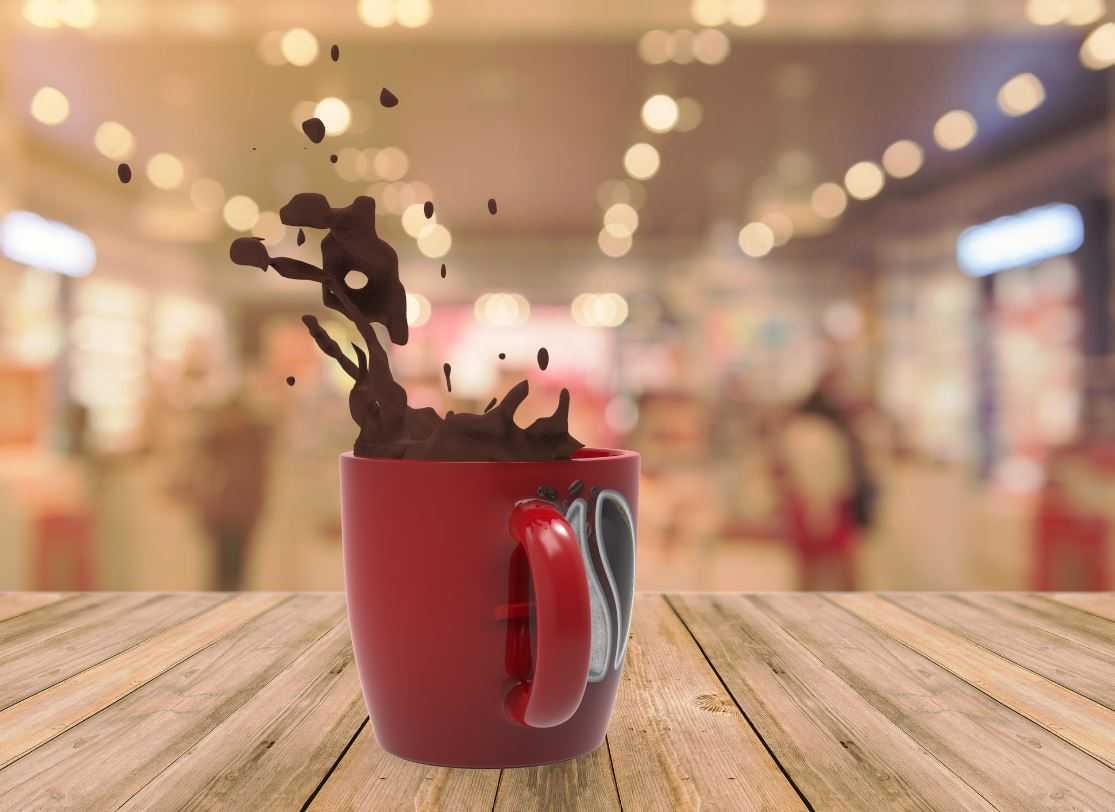

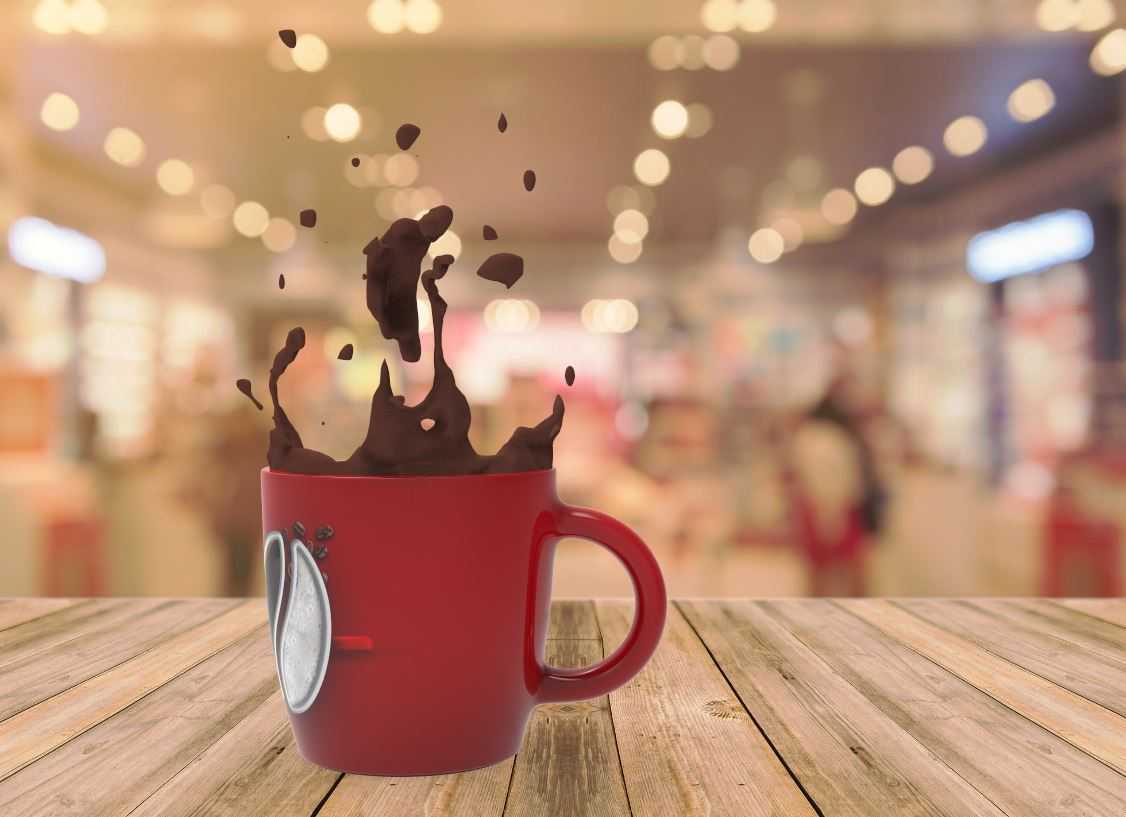

　　杯把的结构设计是整个建模过程中需要重点校核的部分，采用C型半开放构型，杯把与杯身的上下两个连接点分别位于杯身上部1/4处和下部1/3处，连接位置做R5的圆弧过渡，避免应力集中导致的连接处断裂；杯把内侧与杯身外壁的间隙控制在22mm，刚好适配成年人四指穿入握持的空间，不会因为间隙过小卡手，也不会因为间隙过大导致握持时杯身晃动。杯把自身的截面采用椭圆形设计，长轴沿握持受力方向布置，贴合手指弯曲的接触面做微弧处理，提升长时间握持的舒适度，同时杯把内部做等壁厚中空处理，降低热传导效率，避免盛装热饮时杯把温度过高造成烫伤。

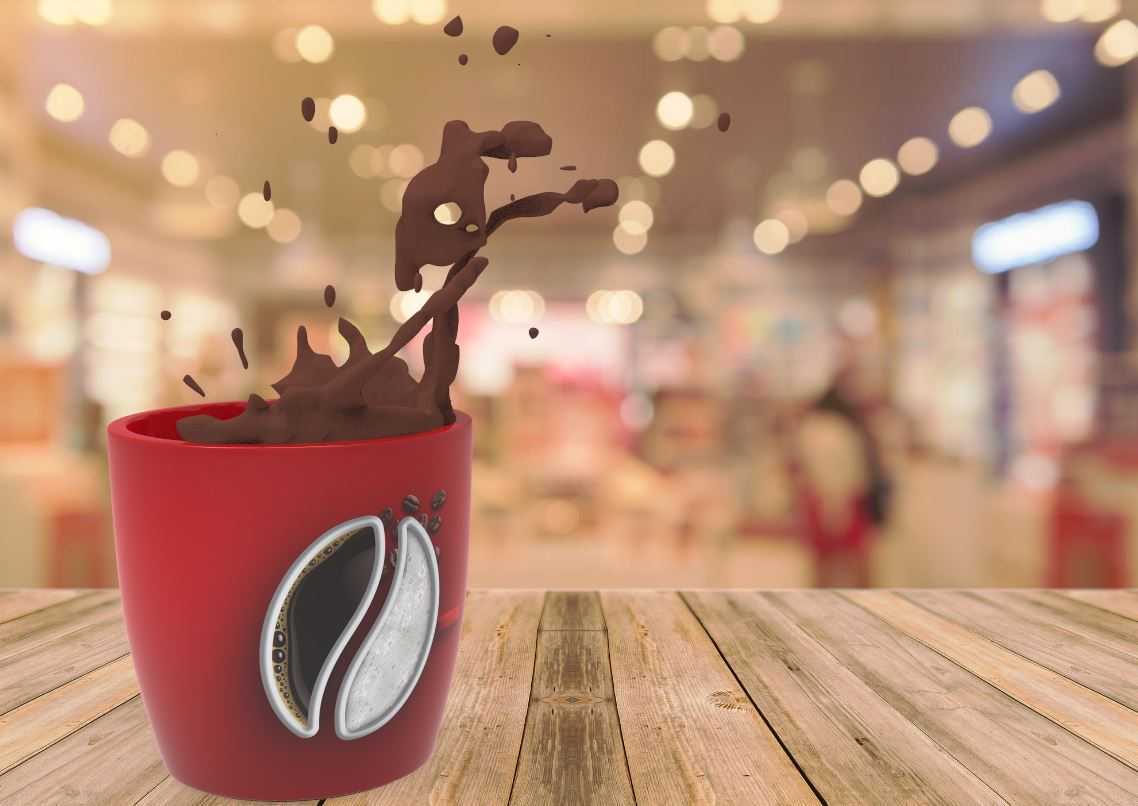

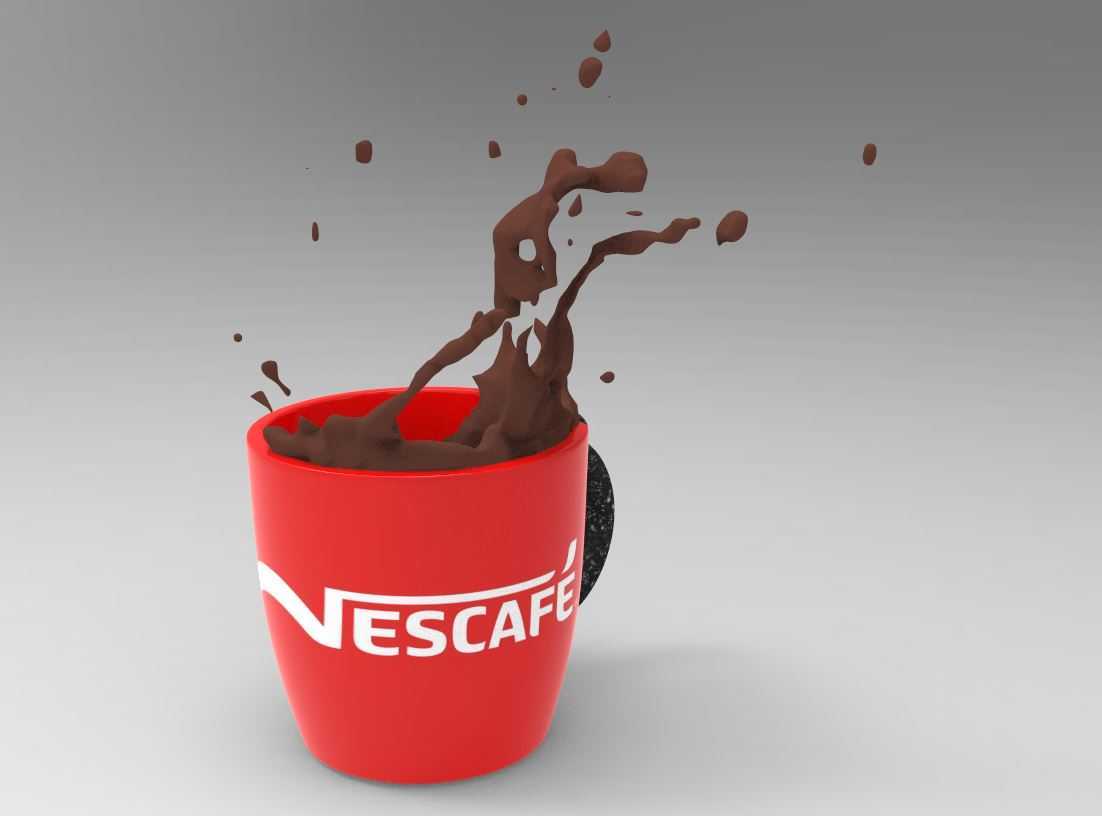

　　杯口位置做外翻1.5mm的卷边设计，卷边处做圆滑R角处理，一方面提升饮用时唇部接触的舒适度，不会出现锐边硌唇的问题，另一方面卷边结构可以提升杯口的整体结构刚度，避免日常使用中磕碰导致杯口变形缺口。杯身外壁的品牌标识区域做微凹0.2mm的沉台设计，标识图案嵌入沉台内，既保证印刷或者转印标识时的定位精度，又能避免日常擦拭、堆叠摩擦导致标识磨损脱落。

　　从安装与适配边界来看，这款杯的整体高度控制在95mm，杯身外径82mm，可适配市面上绝大多数常规尺寸的杯架、车载杯托，杯架适配直径区间为80-85mm，放置在车载杯托中时不会出现晃动异响；杯底支撑边的内径72mm，可平稳放置在直径70mm以上的恒温杯垫上，适配日常办公时的饮品保温需求。建模过程中对所有转角位置都做了不小于R1的圆角处理，不存在清根死角，既方便日常使用后的清洗，避免污渍残留，也符合注塑或者陶瓷烧结工艺的脱模要求，不会出现工艺倒扣导致的生产缺陷。

　　结构校核阶段重点验证了满杯状态下的受力分布，当杯内盛装400ml液体时，整体重心位于杯身总高度的1/3位置，放置时的稳定角大于30度，即使受到15度以内的侧向倾斜力也不会出现倾洒；杯把的承重校核按照满杯重量1.5倍的安全系数计算，连接处的最大应力远低于常用材质的许用应力值，正常握持使用不会出现断裂风险。杯身内壁做微斜度设计，脱模斜度控制在1.5度，既方便生产过程中的脱模作业，也不会影响杯内的实际盛装容积，额定盛装容积控制在380ml，刚好适配常规单份咖啡加奶泡的容量需求，符合日常热饮的单次饮用量区间。
