角式法兰连接截止阀三维结构设计

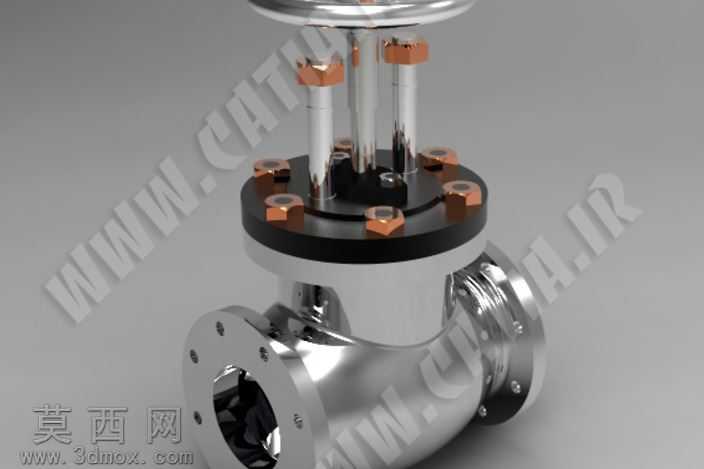

本作品为角式法兰连接截止阀的三维建模设计成果，建模过程依托主流三维设计软件完成，全程遵循机械设计规范与工业阀门的实际生产制造逻辑，完整还原了该类阀门的全部结构细节与装配关系。建模初期先梳理角式截止阀的功能逻辑与结构组成，明确其流体转向90度的流通特性，依次完成阀体、阀盖、阀杆、启闭件、紧固件、密封组件等核心零件的参数化建模，每一处结构尺寸均参考通用工业阀门的设计标准设定，确保各零件间的装配公差符合实际装配要求，无结构干涉问题。材质与渲染阶段，针对不同零件的实际工业用材匹配对应的材质属性：阀体与阀盖采用铸造不锈钢材质，渲染时还原金属表面的抛光质感，呈现出不锈钢材质特有的冷冽金属光泽与细腻反光效果；连接螺栓与六角螺母采用铜合金材质，调整材质的金属粗糙度与色彩饱和度，还原铜质紧固件的暖调金属色泽与轻微的氧化质感；阀盖与阀体间的密封垫片采用黑色硬质橡胶材质，设置哑光漫反射属性，与周边金属零件形成鲜明的视觉区分；阀杆部分采用镀铬不锈钢材质，强化表面高光反射效果，凸显阀杆加工面的高精度光洁度。结构设计上，阀体采用90度角式流道结构，两端均设置带螺栓孔的法兰连接端，法兰盘上的螺栓孔按照标准圆周均布排布，可直接与工业管路的对应法兰完成对接；阀盖与阀体通过周向均布的六角螺栓与螺母实现压紧连接，中间的密封垫片可有效填充结合面间隙，避免介质泄漏；阀杆垂直于水平流道轴线布置，下端连接启闭密封件，上端预留手轮安装接口，可通过阀杆的升降运动实现管路通路的启闭与流量调节。渲染阶段搭建了柔和的工业产品展示光照环境，通过多组光源的角度与强度调整，突出阀体曲面的流畅过渡、紧固件的棱角细节以及不同材质间的质感差异，最终呈现的渲染效果清晰展现了阀门的整体外观与结构层次，可用于产品展示、结构教学、装配模拟等多个场景。
