工业设备用集成式滑行阀总成结构设计

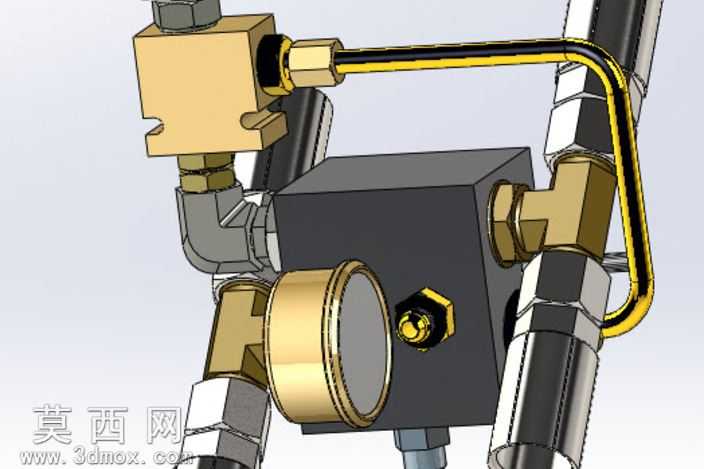

本滑行阀总成三维模型采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配规范，对每一个零部件的尺寸公差、装配间隙都做了对应约束，确保模型可直接用于工程出图与装配验证。模型整体采用模块化装配思路，将阀块主体、接头组件、管路、检测仪表、紧固件等部件分层构建，每一个子零件都保留了完整的建模特征树，方便后续根据实际工况调整通径、接口规格等参数。渲染阶段针对不同零部件的材质特性做了精准的材质映射：阀块主体采用发黑处理的碳钢材质，调整了金属粗糙度与环境反射参数，还原工业金属件的哑光磨砂质感；黄铜材质的接头、阀帽部件调整了金属高光与色泽参数，还原铜材特有的暖金色金属光泽；连接管路采用外层黑色防护、内层金属编织的液压软管材质，还原软管的半哑光橡胶质感与金属接头的衔接细节；配套的圆形检测仪表则分别处理了金属表壳、玻璃表蒙、刻度表盘的不同材质属性，玻璃表蒙添加了轻微的折射与反射效果，提升整体渲染的真实感。结构设计上，该阀组采用集成式阀块布局，将多个油路/气路通路集成在单一阀块内部，减少了分散管路的连接点，降低泄漏风险；阀块各个端面预留标准规格的外螺纹接口，搭配不同角度的弯头、直通接头实现管路的走向排布，管路弯曲半径符合液压气动管路的设计规范，避免弯折堵死通路；侧面安装的检测仪表可实时监测阀组内部的介质压力，仪表通过螺纹接头直接与阀块内部通路连通，无需额外加装转接件；各个接头与阀块的连接位置都预留了密封件安装位，符合工业阀件的密封设计要求。设计过程中优先考虑了阀组的装配工艺性，所有紧固件都预留了足够的操作空间，方便现场安装与后期维护拆卸，整体结构紧凑，可直接集成到对应工业设备的流体控制系统中，适配多种中小型液压、气动设备的通路控制需求。
