垂直轴涡轮概念风力发电机组结构设计

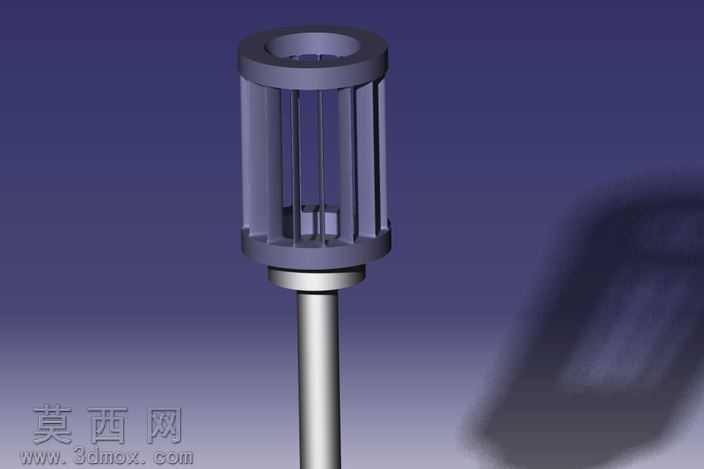

本作品为垂直轴概念风电机组的三维结构设计，整体采用立式同轴布局，核心由顶部垂直轴涡轮风轮、中部支撑传动轴、底部基座连接结构三部分组成。建模过程中首先完成整体尺寸链的参数化定义，以中心传动轴为装配基准，依次搭建上下环形端盖、周向均布的立式导流叶片、中心支撑肋板结构，保证所有旋转部件同轴度公差符合设计要求。风轮部分采用笼式框架结构，上下端盖为带中心安装孔的环形实体，周向均匀布置多片垂直取向的流线型叶片，叶片与上下端盖通过卡槽定位配合，中心区域设置径向支撑肋连接传动轴与外圈框架，既保证风轮整体结构强度，又降低旋转过程中的风阻损耗。材质渲染上，主体结构采用哑光深灰金属材质模拟工程铝合金构件，传动轴部分做亮面金属抛光处理，背景采用渐变深蓝底色突出主体结构，光影设置为侧上方主光源搭配环境补光，清晰呈现各部件的装配关系与结构细节。设计思路上区别于传统水平轴风机，该垂直轴结构无需对风装置，可接收任意方向的来风，涡轮式叶片布局可将风能转化为旋转扭矩的效率更稳定，立式结构也降低了后期运维的安装难度，整体结构简洁紧凑，无冗余外露构件，适合作为小型分布式风力发电装置的概念验证模型，建模过程中对叶片的曲面弧度、支撑肋的排布密度都做了参数化可调设计，可根据不同风场工况快速调整结构参数，完成性能迭代验证。
