钢筋混凝土施工用平面退刀结构设计

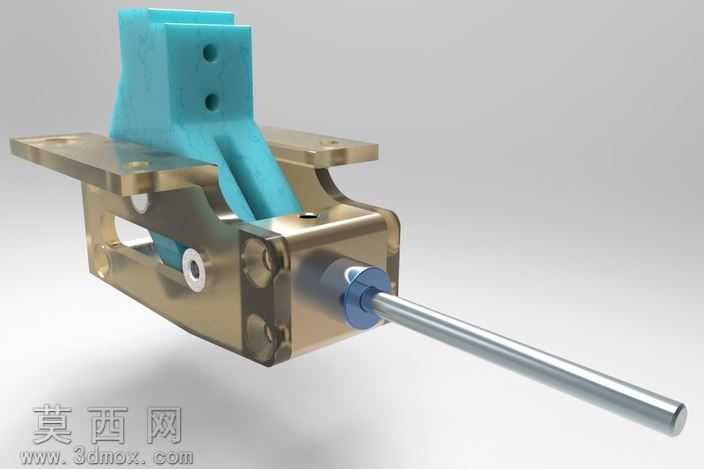

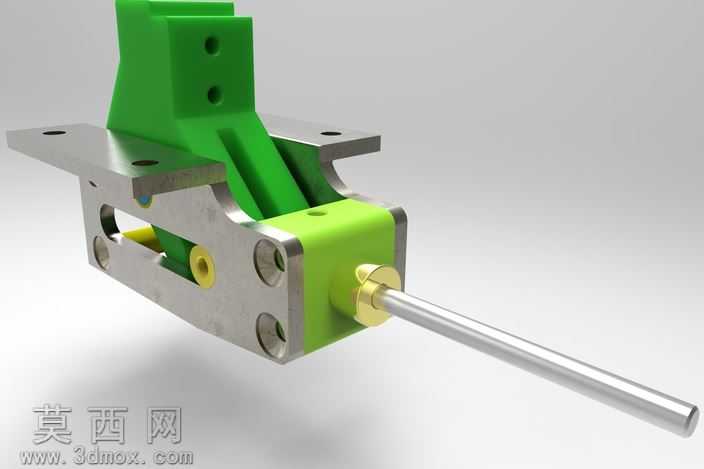

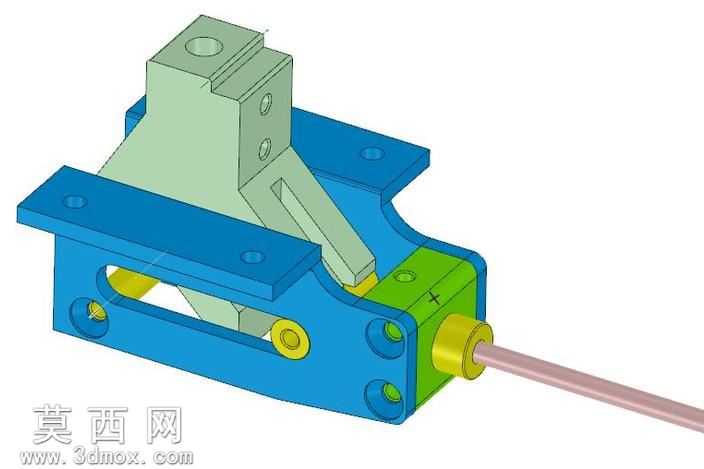

本作品为钢筋混凝土平面退刀的三维参数化建模成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的骨架搭建，再拆分各个功能部件逐一细化建模，确保各部件装配公差控制在合理范围内，避免出现干涉错位问题。建模过程中对金属承托基座做了精准的特征绘制，其上的安装定位孔、减重槽、装配沉孔均按照实际加工工艺要求设置参数，孔位间距、槽深、壁厚都符合五金加工的常规规范，保证模型可直接对接生产加工环节。绿色的功能承载部件采用工程塑料材质设定，建模时特意做了加强筋结构设计，提升部件的结构强度，同时在与金属基座的衔接位置做了适配卡槽，保证装配后连接稳固无松动。前端的金属推杆与黄铜调节件做了同轴度约束，建模时还原了细牙螺纹的连接结构，可实现进给量的微调，满足不同工况下的退刀行程需求。渲染阶段采用工作室级光照环境，金属部件赋予磨砂不锈钢材质，调整反射粗糙度参数还原真实金属的哑光质感，黄铜部件调整金属度与色泽参数还原铜件特有的暖金色光泽，绿色工程塑料部件赋予哑光硬质塑料材质，添加细微的颗粒质感避免塑料表面过于失真，背景采用浅灰渐变背景突出主体结构，多角度渲染清晰展示各个部件的装配关系与细节特征。结构设计上充分考虑钢筋混凝土平面作业的工况需求，金属基座的双侧安装翼可通过螺栓快速固定在施工设备上，整体结构紧凑，退刀动作顺畅，调节部件操作便捷，可有效降低施工过程中的卡刀、崩边问题，提升平面作业的加工精度与施工效率，各部件的拆分建模也方便后续做结构优化与配件替换，适配不同型号的施工设备安装需求。
