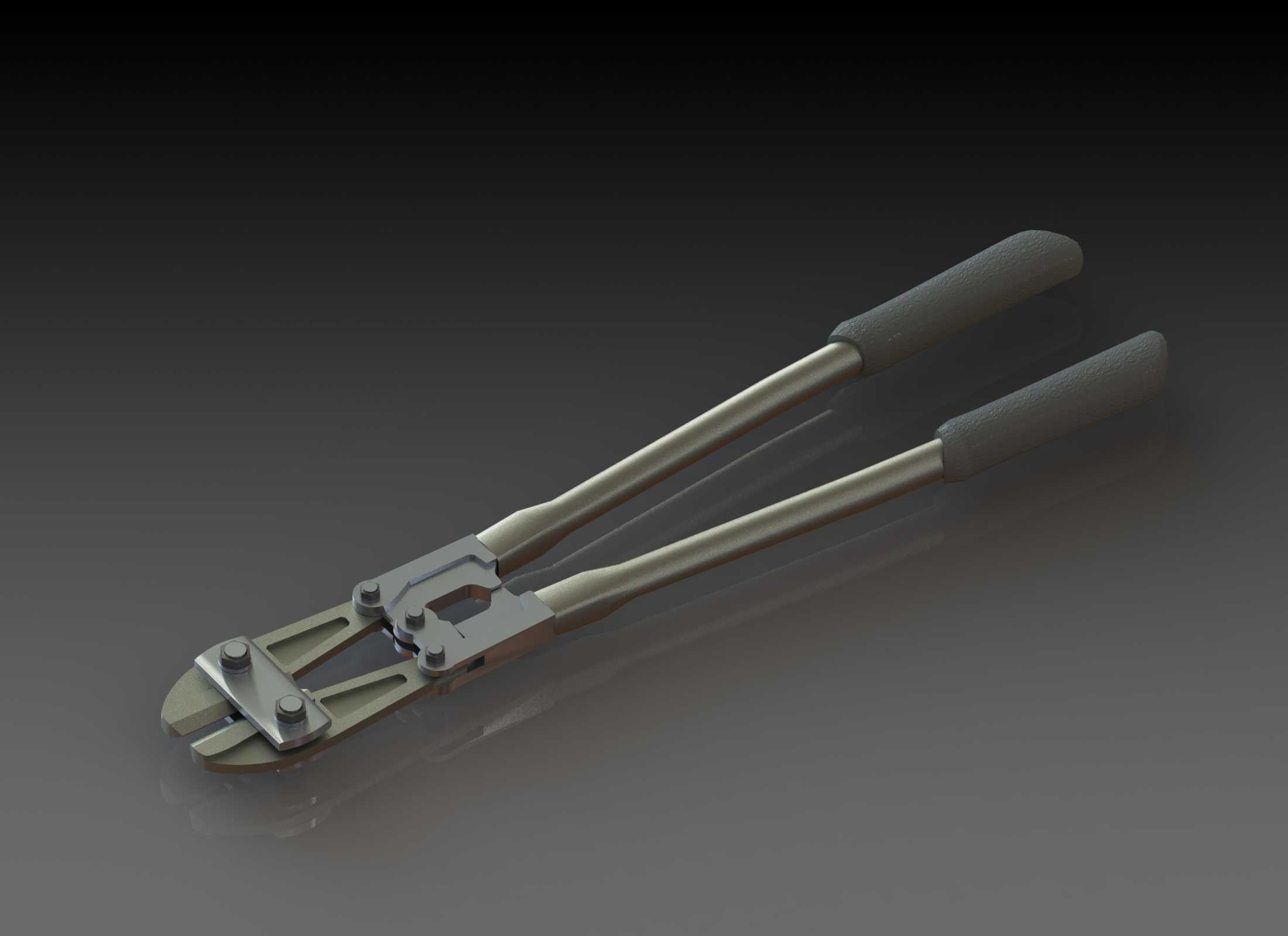

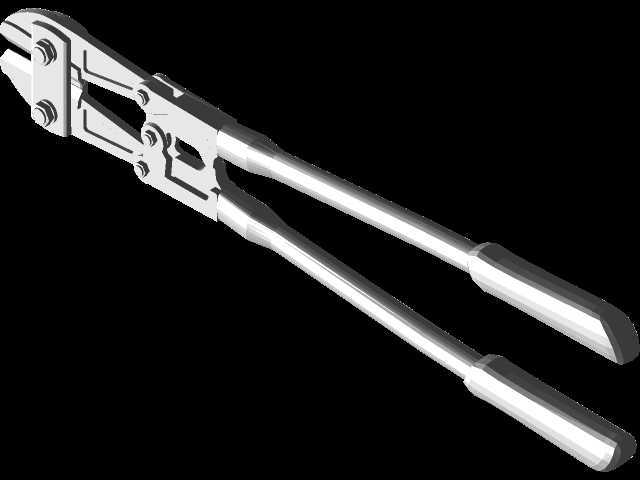

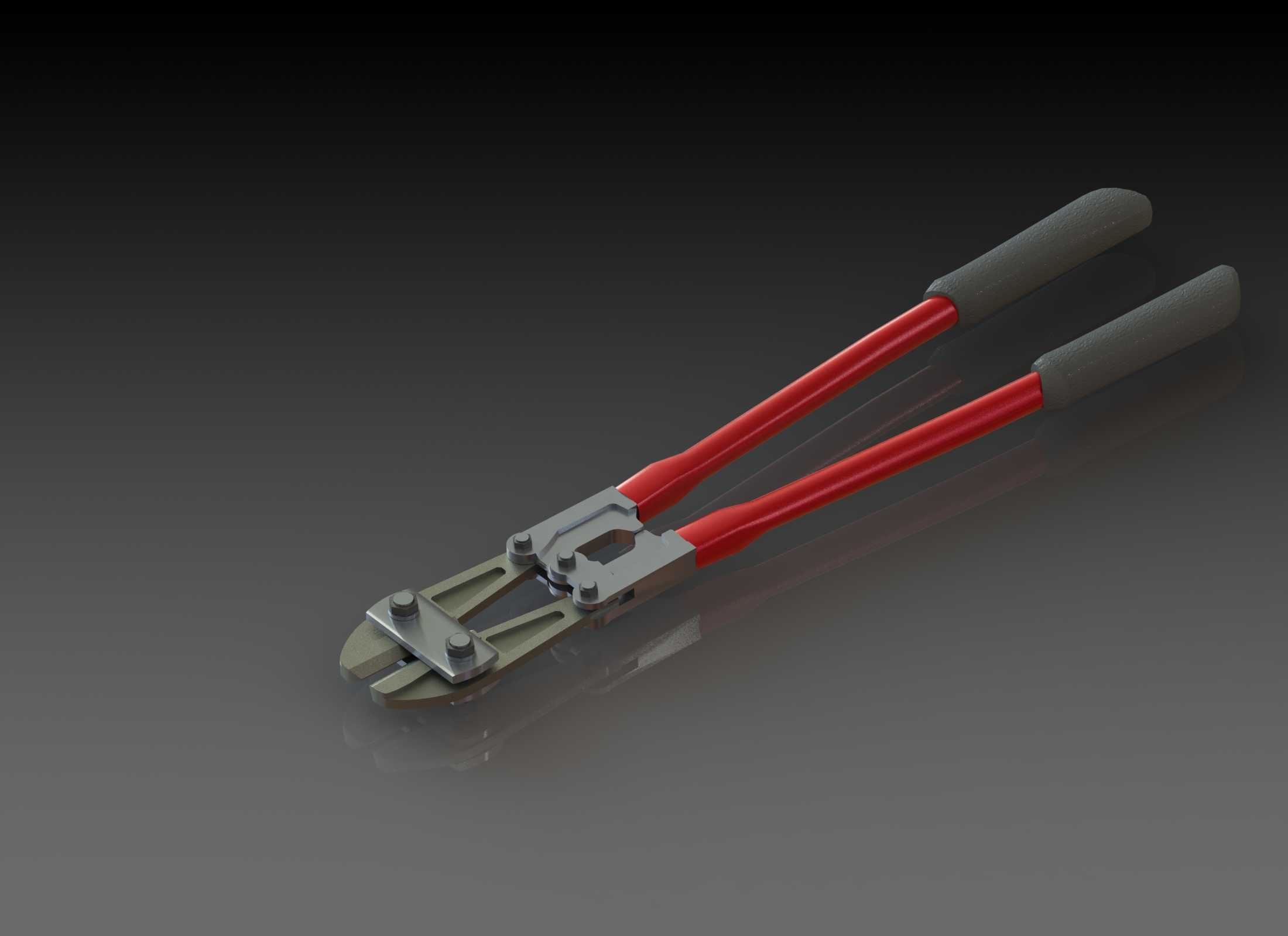

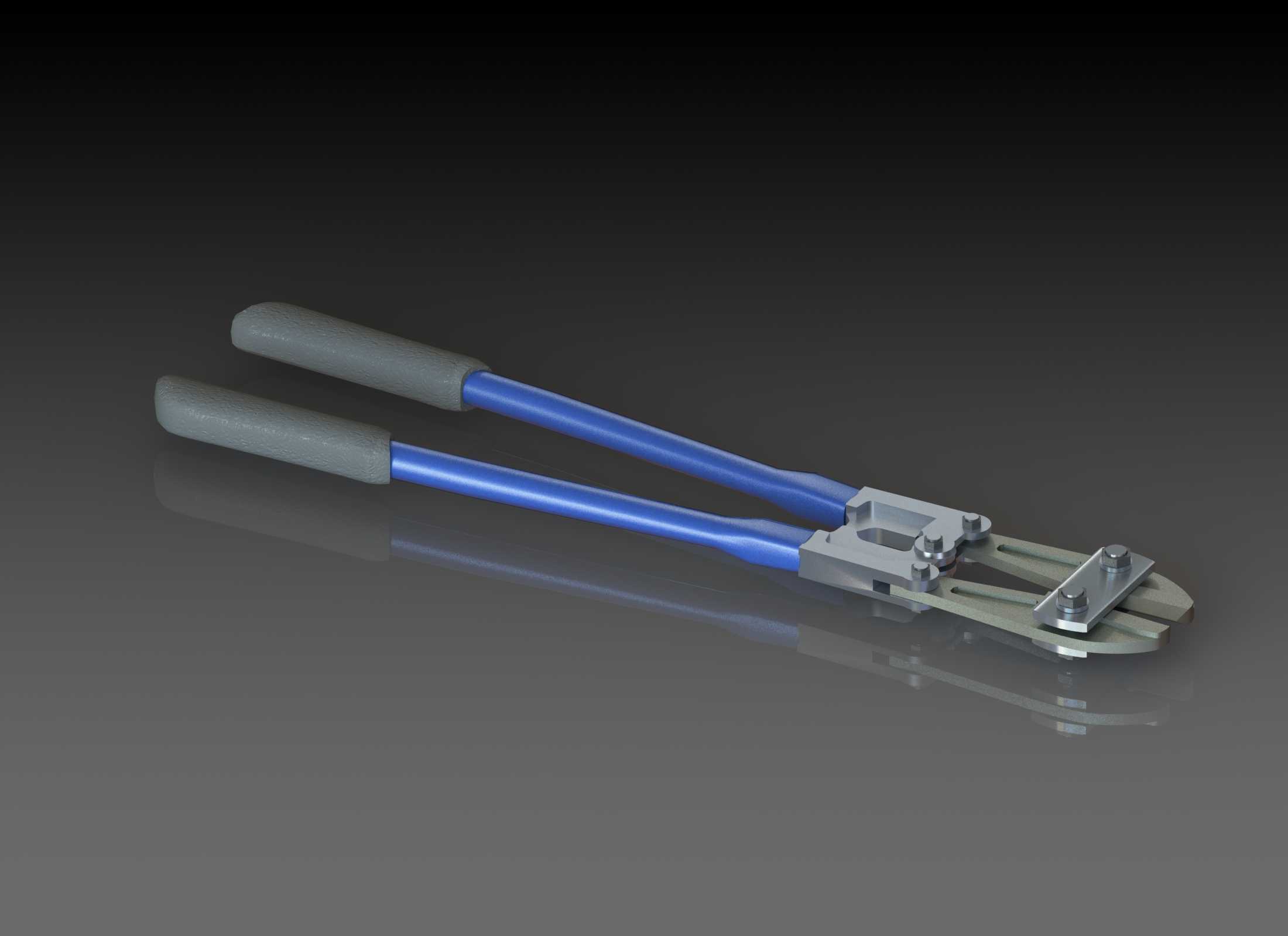

手动断线钳剪切工具三维结构设计

　　这款手动断线钳的结构设计，核心围绕省力剪切的杠杆增力逻辑展开，整体采用双支点复合杠杆结构，相比普通钢丝钳能实现数倍的力放大，适配施工现场大直径线材的剪切作业需求。从实际应用场景来看，这类工具广泛覆盖建筑施工中钢筋绑扎余料切断、电力作业中钢芯铝绞线与拉线截断、五金加工中圆钢及线材下料、仓储物流中打包钢带剪切等场景，是无需外接动力源的便携剪切作业核心工具，尤其适合无供电的野外作业、高空作业场景，能避免电动工具的线缆束缚与电源限制。

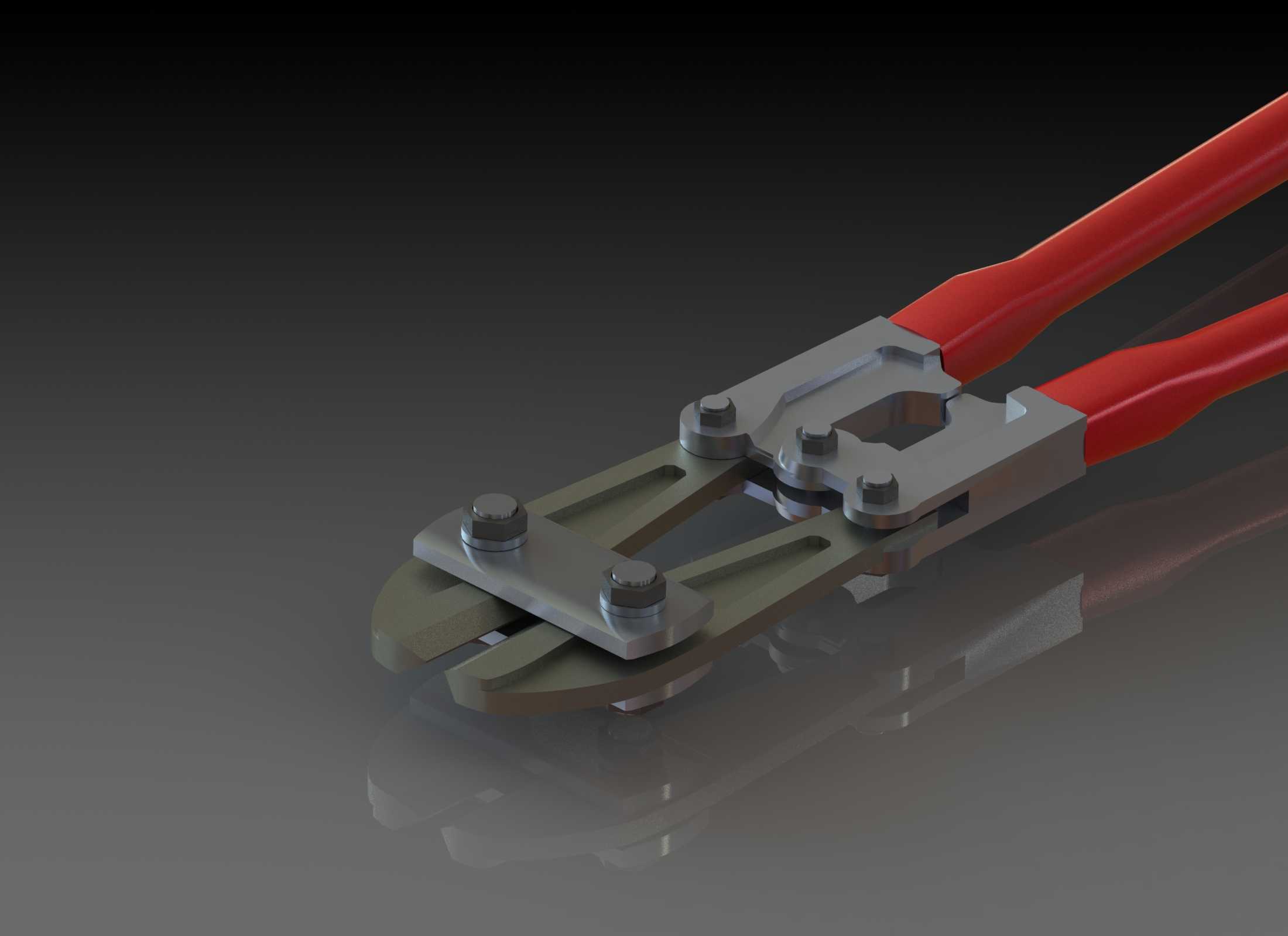

　　从功能特性层面拆解，钳头部分采用高硬度合金工具钢刃口设计，刃口做了错位咬合的结构处理，剪切时刃口从线材两侧逐步切入，避免硬脆线材崩溅，同时刃口的开合角度经过反复校核，最大开口状态下可适配直径16mm以下的普通圆钢、8mm以下的硬质钢筋，以及对应线径的钢绞线、铜铝电缆。钳头的连接销轴采用过盈配合加防脱卡簧结构，长期承受冲击载荷时不会出现销轴窜动、刃口错位的问题，销轴表面做了渗碳硬化处理，耐磨性能满足上万次剪切作业的磨损余量要求。

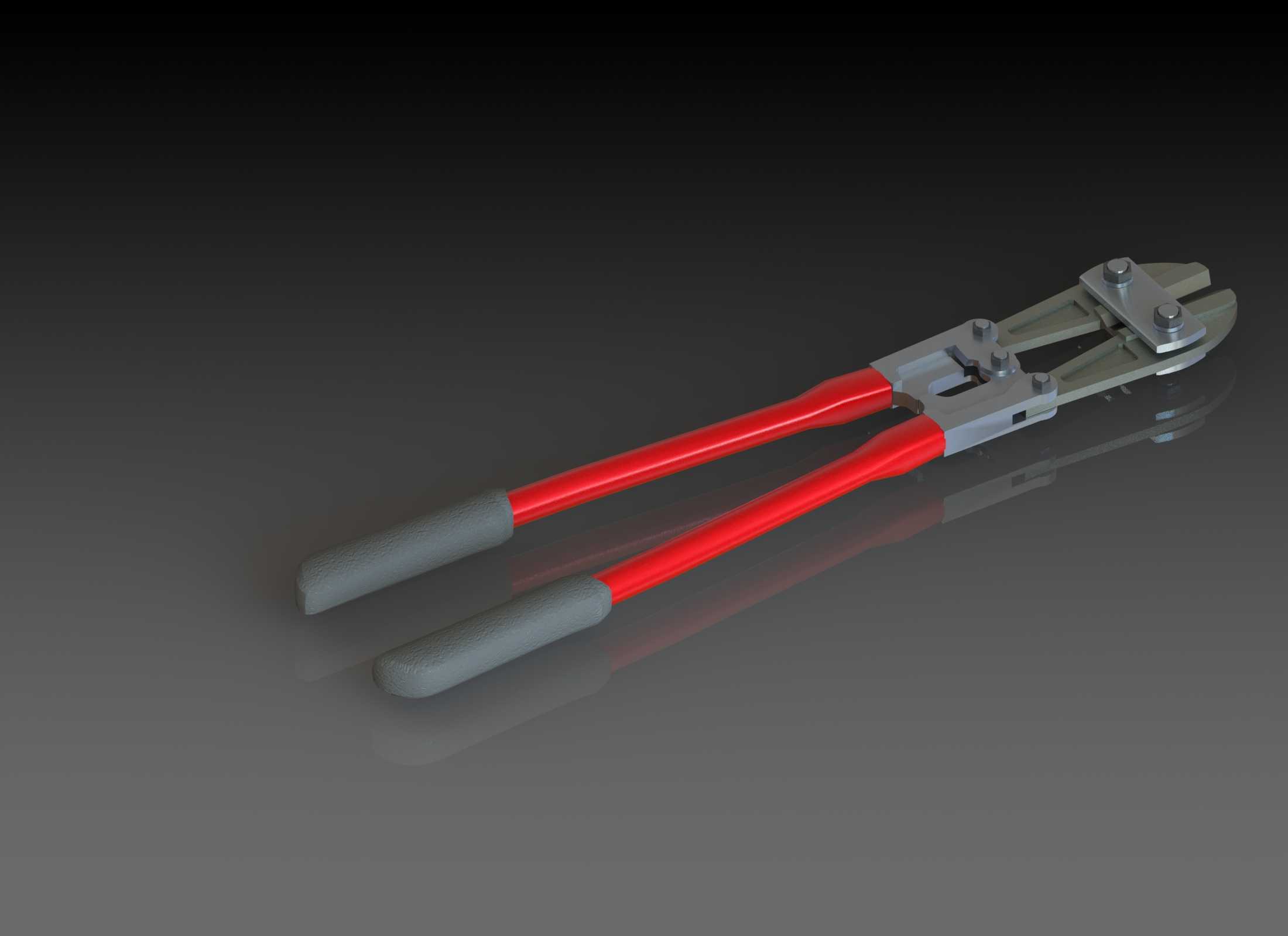

　　手柄部分采用长力臂设计，力臂与钳头的杠杆比经过优化，在手柄末端施加20kg的握持力时，刃口处可产生超过1.2吨的剪切力，足以剪断常规建筑用HRB400级钢筋。手柄外层包覆防滑绝缘橡塑套，橡塑套表面做了凹凸防滑纹理，即便手部沾有油污、水渍也能保证握持稳定性，同时橡塑材质具备一定的绝缘性能，可满足低压带电作业的基础防护要求，手柄的弧度按照人体握持的自然角度设计，长时间作业时能减少手部的应力集中，降低操作疲劳感。

　　设计过程中，首先对剪切工况的载荷做了有限元校核，钳头的应力集中区域主要分布在刃口根部与杠杆连接支点处，因此在这些位置做了圆弧过渡的加厚处理，避免应力集中导致的钳头断裂风险，整体结构的安全系数按照2.5倍额定剪切载荷设计，即便遇到超线径的硬料剪切，也不会出现钳体崩裂的安全隐患。外形尺寸方面，整钳收拢状态下总长度为900mm，最大张开状态下手柄末端间距为620mm，钳头最大开口宽度为28mm，整体收纳时可直接放入常规工具包，无需额外的大型收纳容器，安装边界上，钳头的刃口更换采用可拆卸式螺栓固定，当刃口磨损到极限时，只需松开固定螺栓即可更换备用刃口，无需更换整钳，大幅降低了工具的使用维护成本。

　　从结构细节来看，钳体的中间连接臂采用冲压成型的钢板结构，钢板厚度为6mm，经过调质处理后兼具韧性与强度，连接臂之间的铰接点都加装了耐磨铜套，减少铰接位置的磨损间隙，避免长期使用后出现钳头晃量过大、剪切对位不准的问题。刃口的剪切角度设计为12度，这个角度既能保证剪切时的刃口切入能力，又能避免角度过小导致的刃口崩缺，同时刃口做了钝化倒棱处理，不会出现非作业状态下的划伤风险。手柄与钳臂的连接采用压铆加粘接的复合固定方式，即便承受较大的扳动力，手柄套也不会出现松脱转动的问题。

　　在实际选型适配中，这类断线钳的结构参数需要匹配作业场景的常见剪切线径，若长期剪切大直径硬质线材，可选择更长力臂的规格，若以便携性为核心需求，可选择短力臂的轻便款，本次设计的规格兼顾了剪切能力与便携性，是通用性最强的中端规格，能覆盖80%以上的日常手动剪切作业需求。建模过程中对所有铰接位置的运动间隙做了0.2mm的预留，保证实际生产装配后，钳体的开合动作顺畅无卡滞，同时所有外露的棱角都做了R2以上的圆角处理，避免操作过程中划伤手部，符合手动工具的安全设计规范。
