多孔镂空冷却沥水收纳盒结构设计

　　这类带密集冲孔的盒体结构，在工业现场的应用场景覆盖非常广，最常见的是生产工序间的工件周转承载，比如机加工完成的小型零件经过切削液喷淋清洗后，可直接放入盒内，残留的切削液会顺着侧壁与底面的通孔快速沥出，避免零件表面积液导致的锈蚀问题；在热处理工序的冷却环节，这类带孔盒体也可作为工装承载件，将待冷却的小型工件整盒放入冷却介质中，镂空结构能让冷却介质无阻碍地在盒内循环，保证所有工件接触冷却介质的流速均匀，减少同批次工件冷却速率差异带来的组织性能偏差；部分实验室场景也会用这类结构承载试样，配合滴水装置完成试样的连续冲洗、浸润操作，多余的液体可直接从孔位排出，不会在盒内积液浸泡试样。

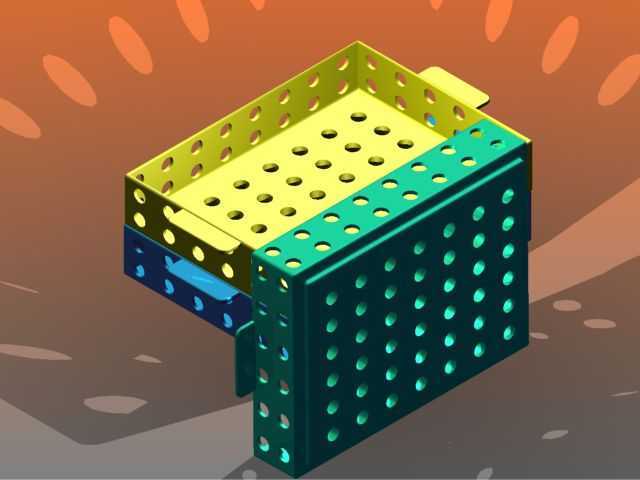

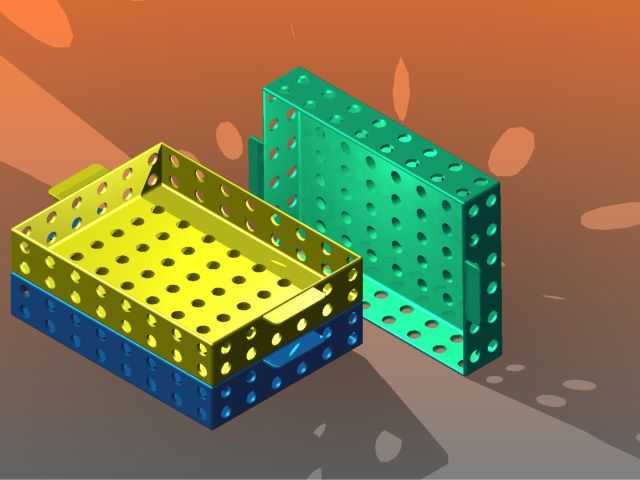

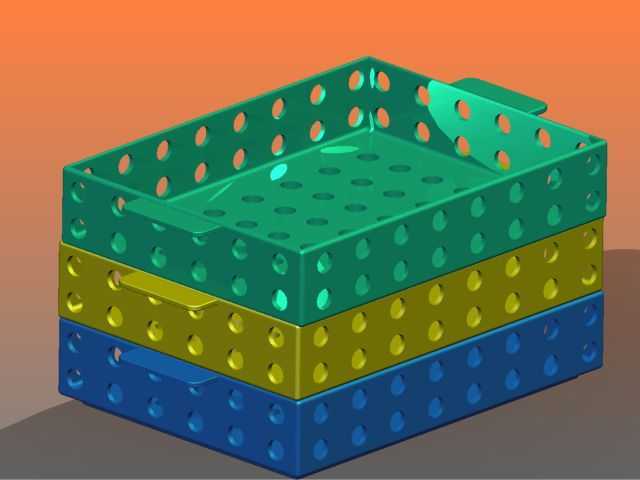

　　从功能特性来看，盒体的孔位排布经过了针对性设计，底面的孔位采用等距阵列排布，孔径大小兼顾了沥水/通流效率与小零件的防掉落需求，避免尺寸较小的工件从孔位漏出；侧壁的孔位采用错排布局，相比直排布局能在相同开孔率下提升盒体的结构刚度，减少满载工件时侧壁的外凸变形量。盒体的边缘做了翻边处理，一方面是消除冲孔后的锐边，避免操作人员取放时被割伤，另一方面翻边形成的加强结构能提升盒口的抗变形能力，多个盒体堆叠放置时，上层盒体的重量可通过翻边结构均匀传递到下层盒体的侧壁，不会出现盒口受压塌陷的问题。盒体一侧延伸出的小凸耳结构，可作为抓取位，也可配合工位上的挂钩实现盒体的悬挂放置，适配不同的工位布局需求。

　　设计这类盒体结构时，首先要明确承载工件的单重与总装载量，以此确定盒体的板材厚度，常规用于小型机加工零件周转的盒体，板材厚度多在0.8mm到1.5mm之间，过薄会导致满载时变形量过大，过厚则会增加盒体自重，提升操作人员的搬运负荷。孔位设计阶段需要先核算开孔率，用于冷却场景的盒体开孔率通常控制在30%到40%之间，保证冷却介质的通流面积足够，同时不会过度削弱盒体的结构强度；用于普通沥水周转的盒体开孔率可适当降低到20%到30%，兼顾结构强度与沥水效率。孔位的边缘需要做去毛刺处理，避免尖锐的孔边刮伤工件表面，对于表面质量要求较高的精密零件，还可在盒体内壁增加软质衬层，衬层同样带对应位置的通孔，不影响沥水与冷却效果的同时避免零件与盒体硬接触产生磕碰伤。

　　外形尺寸方面，这类盒体的设计需要适配标准周转箱的内部尺寸，常见的单盒外部长度在200mm到400mm之间，宽度在150mm到300mm之间，高度在80mm到150mm之间，可多个并排放入标准工业周转箱内，提升整线周转的效率。盒体的安装边界需要考虑工位的放置空间，若用于悬挂放置，凸耳上的安装孔位需要与工位挂钩的直径匹配，通常安装孔直径比挂钩直径大1mm到2mm，方便取放；若用于堆叠放置，盒体底部需要设计定位止口，上层盒体放入下层盒体时，止口可限制水平方向的位移，避免堆叠过程中盒体滑落。盒体的底部四角可做小凸起支脚，将盒体底面与放置平面留出2mm到3mm的间隙，保证沥出的液体可以顺利从底部孔位流出，不会因为底面与平面贴合导致积液封堵孔位。

　　从结构建模的角度来看，这类盒体属于典型的钣金类结构，建模时可先绘制盒体的展开轮廓，通过钣金法兰特征生成盒体的主体结构，再通过阵列特征生成所有孔位，最后添加翻边、凸耳、支脚等细节结构。需要注意的是，钣金折弯处需要预留合适的折弯扣除值，保证折弯后的外形尺寸符合设计要求，孔位需要避开折弯线位置，避免折弯时孔位出现拉伸变形。对于需要批量生产的盒体，建模完成后还需要进行有限元强度校核，模拟满载工况下盒体的应力分布与变形量，对应力集中的位置可通过增加局部翻边、调整孔位间距的方式优化，提升盒体的使用寿命。不同颜色的盒体还可做目视化管理区分，比如不同颜色对应不同工序、不同零件类型的承载，方便现场操作人员快速识别，减少工件混放的问题。
