多设备充电对接码头部轨道结构

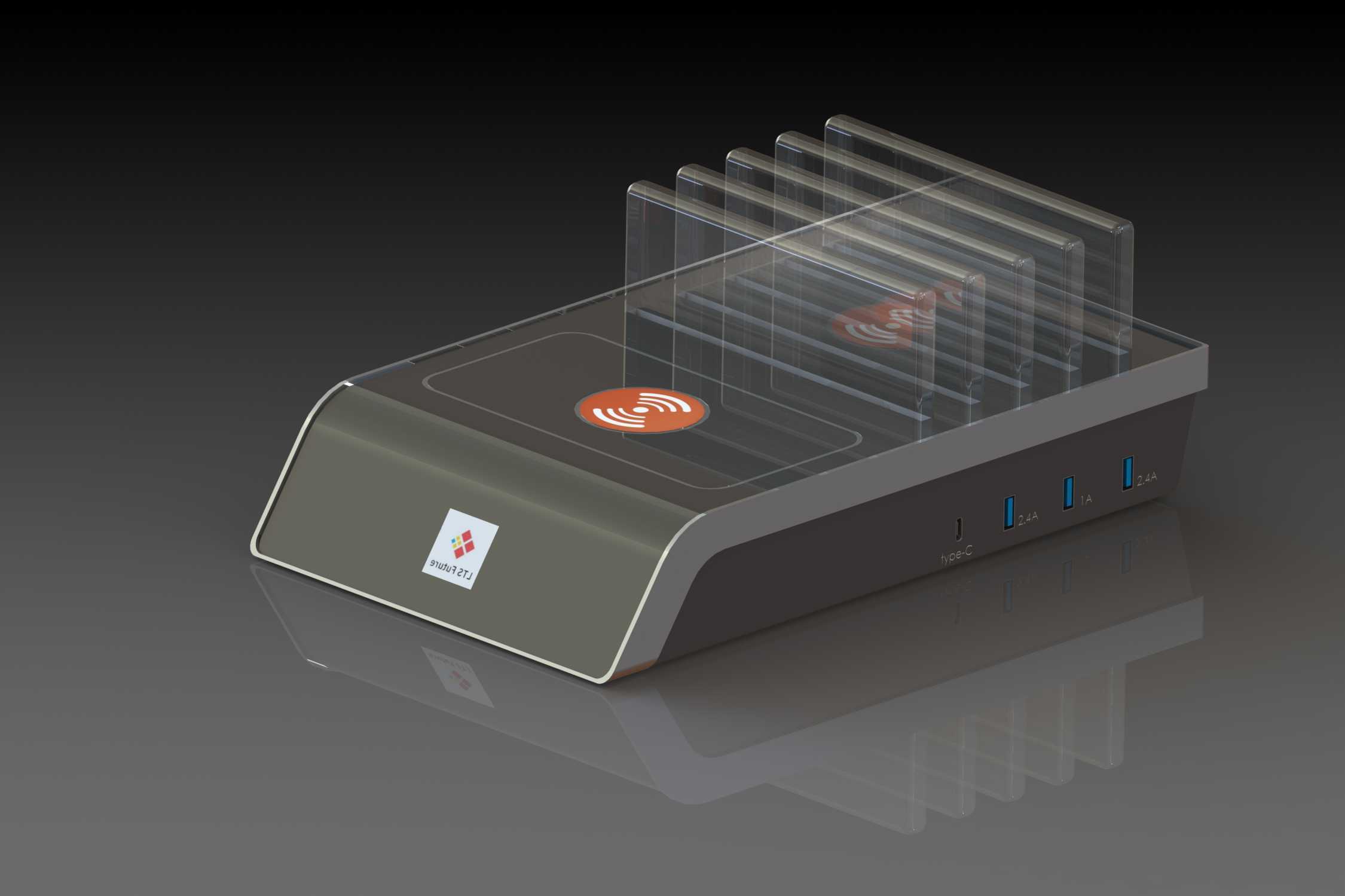

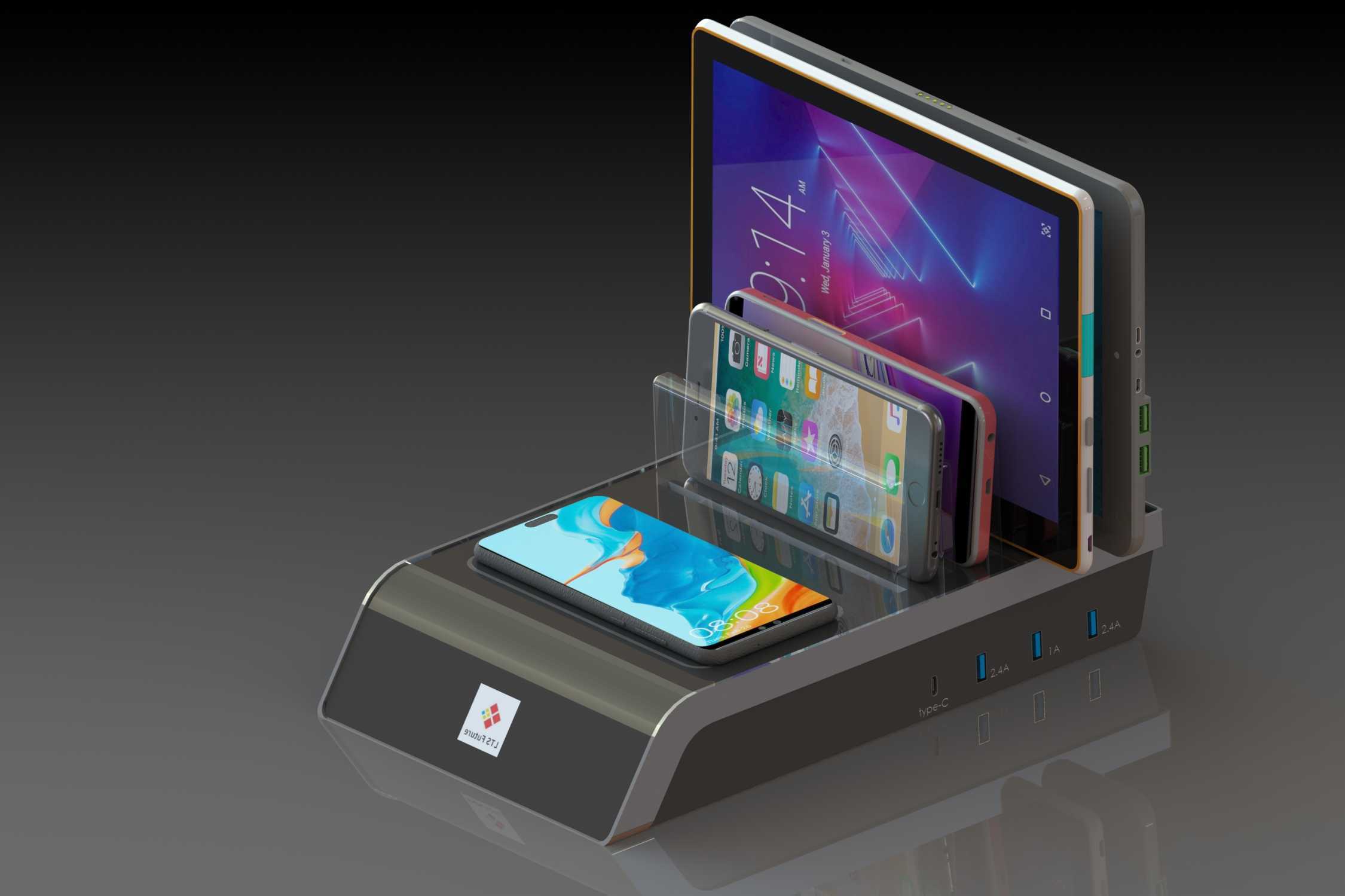

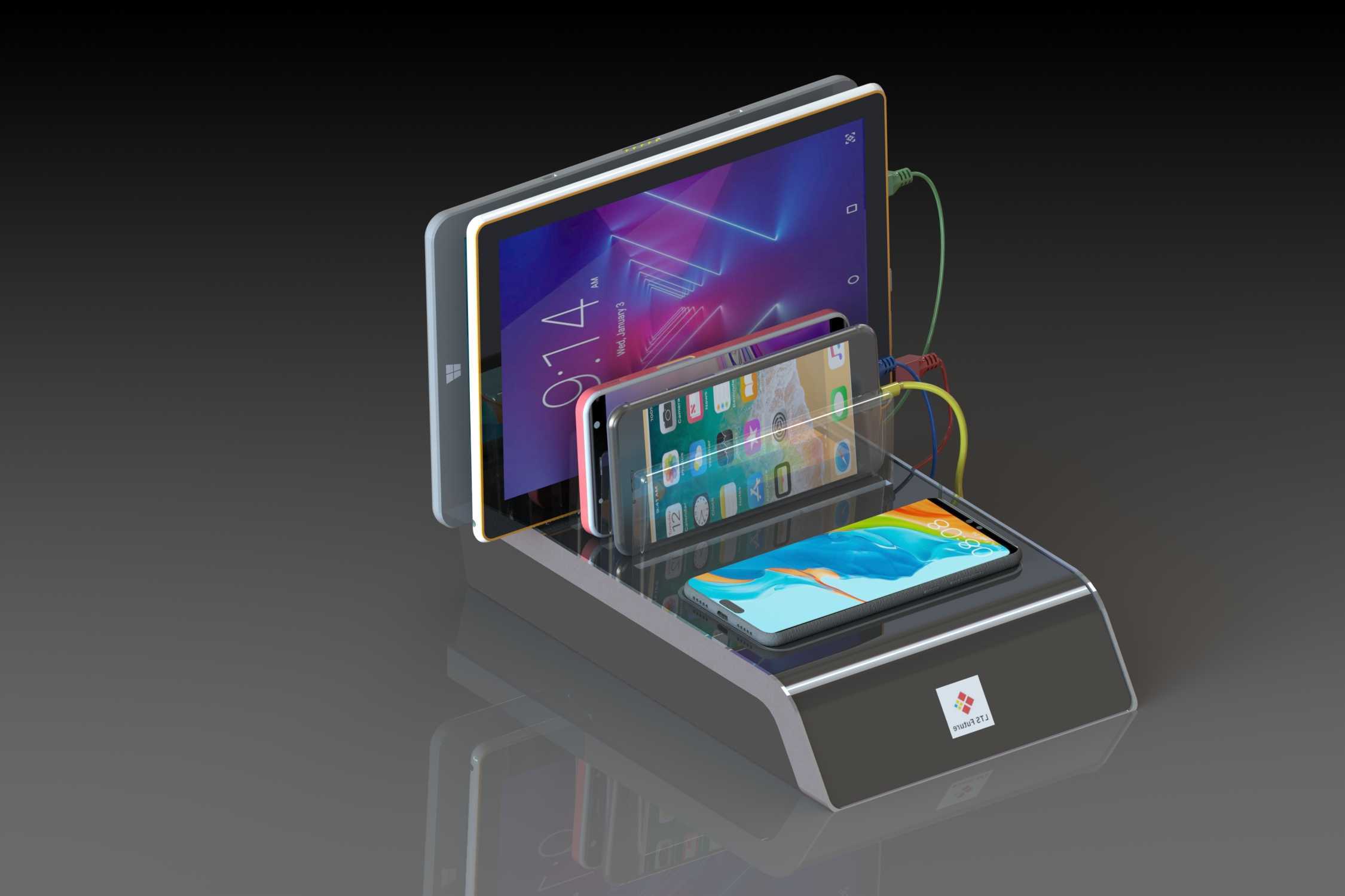

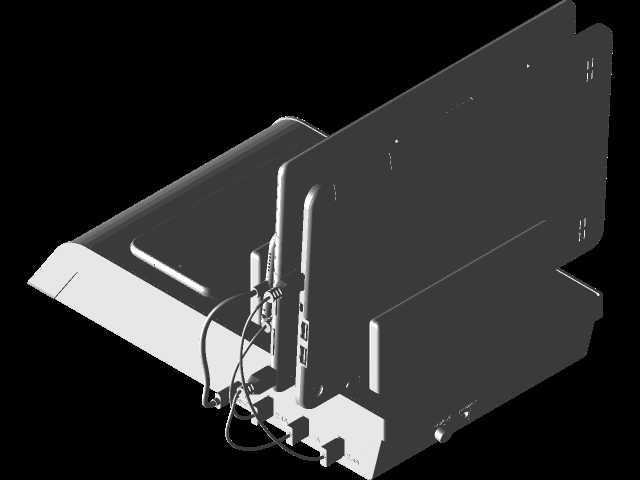

　　在消费电子周边配套的充电设备领域，多设备兼容充电的工位排布一直是桌面集成、公共充电区域规划里的核心结构设计点，这套轨道结构正是为五合一多设备充电器的码头部滑动对接设计的承载导向部件，日常应用场景覆盖桌面多设备充电坞、公共场景共享充电工位、办公桌面集成充电模组这类需要灵活调整充电接头位置的使用环境。从实际使用逻辑来看，这套轨道的核心作用是为充电码头部提供稳定的滑动导向与定位支撑，让不同接口类型的充电码头部可以沿着预设轨道滑移到对应待充电设备的接驳位置，避免多充电线杂乱排布的问题，同时保证充电接头对接时的对位精度，减少接口插拔过程中的偏载磨损。设计过程中首先考虑的是码头部滑动的顺畅度与定位可靠性，轨道的槽型截面采用等宽限位设计，

　　两侧的导向面预留了0.1mm的滑动配合间隙，既可以保证码头部滑动时无卡滞，也能限制码头部在垂直于滑动方向的窜动，避免充电接头对接时出现对位偏移。轨道的安装基准面做了平面度公差管控，整体安装时可以通过底座上的预设定位柱与充电器底座的安装孔位快速对位，不需要额外做适配调整，安装边界上轨道整体长度匹配五组充电码头部的排布行程，两端设置了硬限位结构，防止码头部滑出轨道行程范围，硬限位位置做了小尺寸的缓冲凸台，减少滑移到端点时的刚性碰撞异响。从结构细节来看，轨道的承载面做了均匀的减摩纹理处理，降低码头部滑块长期滑动后的磨损量，轨道上预设的定位卡点对应每一个充电工位的精准位置，当码头部滑移到对应工位时，卡点结构可以提供清晰的到位反馈，

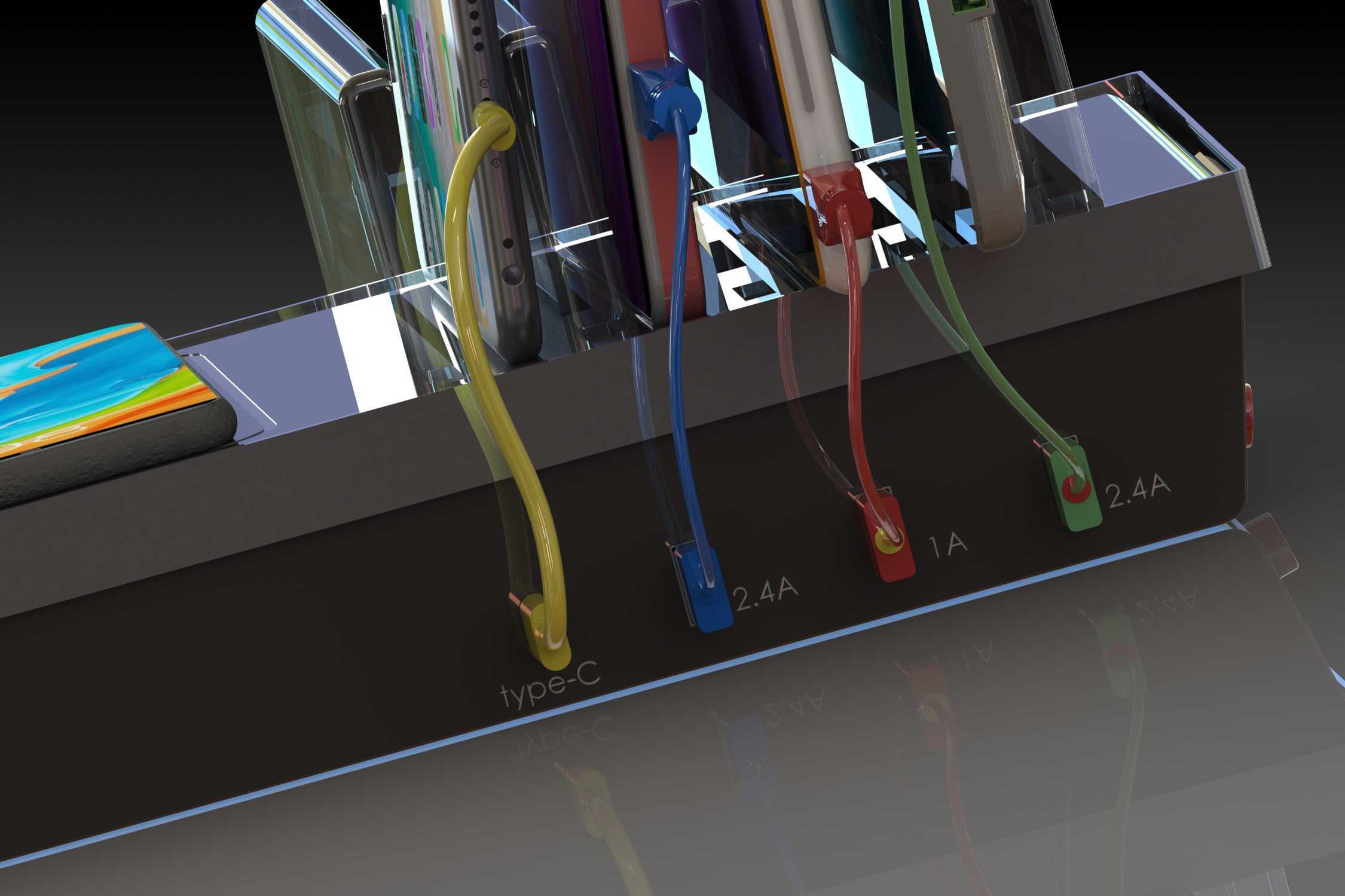

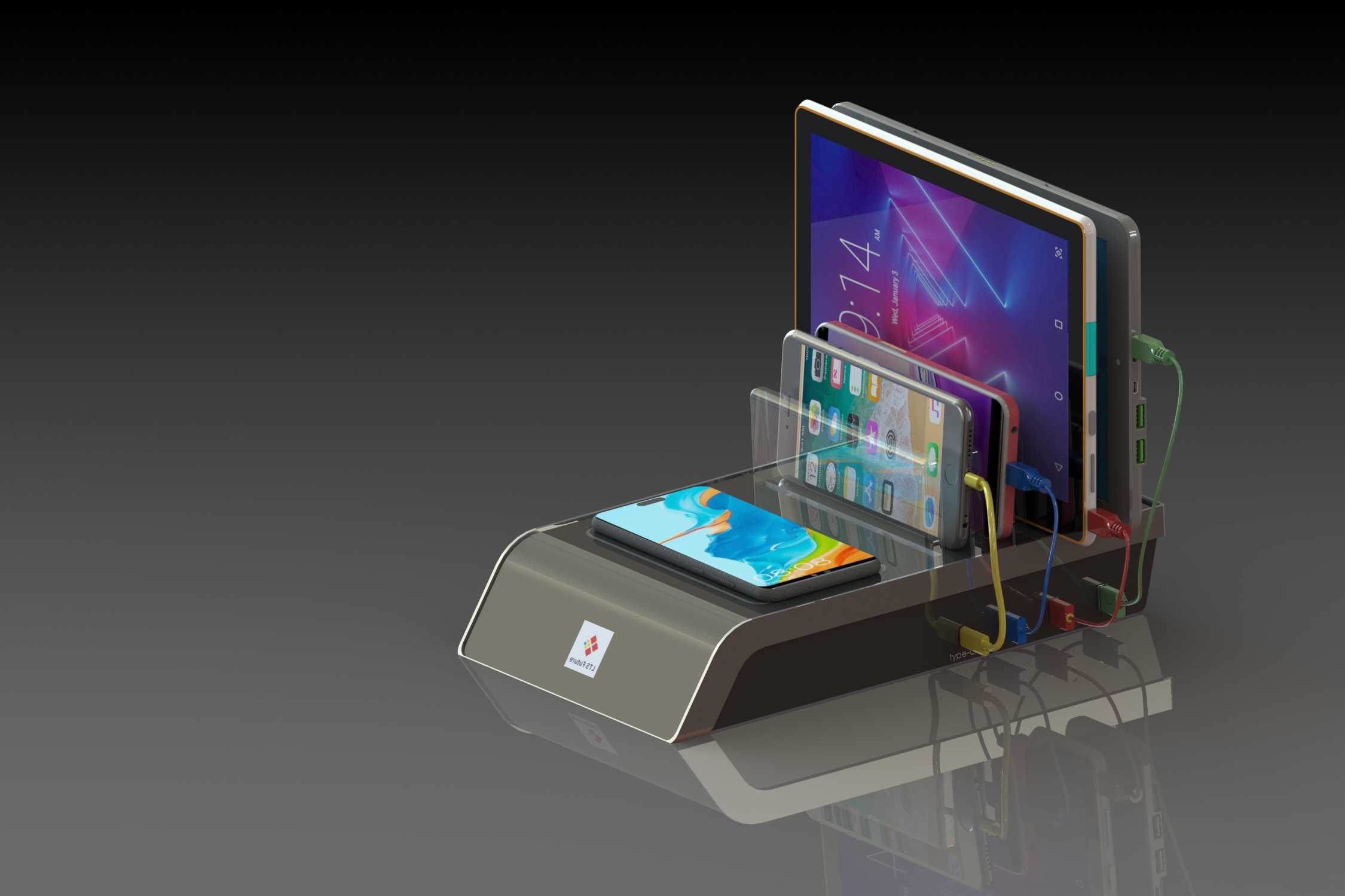

　　同时锁定码头部的位置，避免充电过程中码头部受线材拉扯出现移位。设计时还考虑了不同厚度码头部的兼容问题，轨道的槽深尺寸预留了足够的适配空间，可以兼容不同接口类型的充电码头部滑块安装，不需要针对单一型号接头重新开模制作轨道，降低整套充电设备的零部件通用成本。在安装适配层面，轨道底部设置了均匀分布的卡扣安装位，可以直接卡入充电器底座的预设卡槽内，不需要额外打螺丝固定，装配工序简单，后期维护拆卸也十分便捷，轨道的整体外形尺寸与充电器底座的内槽尺寸完全匹配，安装后不会出现凸起或者间隙过大的问题，保证整套充电设备的外观整体性。实际使用过程中，这套轨道可以承载五个不同类型的充电码头部同步排布，用户可以根据待充电设备的接口类型，

　　将对应码头部沿轨道滑移到方便插拔的位置，不需要挪动整套充电底座，也不会出现多根充电线互相缠绕的情况，轨道的导向精度可以保证充电接头与设备接口对接时的同轴度，减少接口插歪导致的针脚变形、接触不良等常见充电故障。从结构强度角度考量，轨道采用耐磨的工程塑料材质制作，长期反复滑移的磨损量控制在合理范围内，正常使用场景下的滑动寿命可以满足整套充电设备的全生命周期使用需求，不需要单独更换轨道部件。
