SKF深沟球滚动轴承三维结构设计

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支承部件，本次建模的SKF系列深沟球轴承，是工业场景中应用覆盖范围最广的一类轴承结构，从普通的输送线辊筒支承、中小型电机输出端支承，到机床主轴的辅助支承、农用机械的传动轮支承，甚至家用机电产品的旋转部位，都能见到这类轴承的应用身影。这类轴承的核心功能，是在轴与轴承座之间建立滚动摩擦副，将轴系运转过程中的滑动摩擦转化为钢球与滚道之间的滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，同时约束轴系的径向与少量轴向窜动，保证旋转部件的回转精度处于设计允许的公差范围内。

　　从结构设计思路来看，该轴承采用典型的双半滚道对称结构，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合装配，内圈的内径尺寸与适配轴径的公差带严格匹配，装配后随轴同步旋转；外圈与设备的轴承座孔采用过渡或小间隙配合，作为固定支承端承担载荷传递。内圈与外圈的相对端面上都加工有弧形截面的滚道，滚道的曲率半径略大于钢球的半径，保证钢球在滚道内可以顺畅滚动，同时接触应力分布均匀，避免局部应力集中导致的早期点蚀失效。滚动钢球沿滚道周向均匀排布，是承担径向载荷的核心受力元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，钢球数量越多、直径越大，轴承可承受的径向载荷上限越高，但对应的极限转速会相应降低，设计时需要根据设备的实际载荷、转速工况做匹配选型。保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球在运转过程中相互碰撞、摩擦，同时保证所有钢球沿滚道周向均匀分布，防止钢球扎堆导致的载荷分布不均，保持架的兜孔间隙设计需要兼顾钢球的活动余量与限位效果，间隙过大会导致钢球运转时窜动产生异响，间隙过小则会卡滞钢球，增大运转阻力。

　　从安装边界尺寸来看，这类轴承的外形尺寸遵循国际通用的标准尺寸系列，内圈内径、外圈外径、轴承宽度三个核心安装尺寸都有对应的标准公差要求，设计配套的轴与轴承座时，轴肩的高度需要低于内圈的挡边高度，轴承座孔的台肩高度需要低于外圈的挡边高度，保证后续轴承拆卸时，拉马的卡爪可以顺利勾住内圈或外圈的挡边端面，不会因为台肩过高无法施力。同时轴与轴承座的配合面粗糙度需要控制在合理范围内，配合面过于粗糙会导致装配后轴承的实际过盈量超出设计值，引起轴承内圈胀大、外圈收缩，导致运转游隙过小出现卡滞；配合面过于光滑则无法保证足够的配合抱紧力，运转过程中容易出现内圈跑圈、外圈打滑的问题，磨损配合面导致设备振动超标。轴承的轴向定位通常采用轴用弹性挡圈、锁紧螺母或者端盖压紧的方式，定位时的预紧力需要控制在合理区间，预紧力过大会导致轴承轴向载荷过大，运转温升过高加速润滑脂失效，预紧力不足则会导致轴系轴向窜动，影响旋转精度。

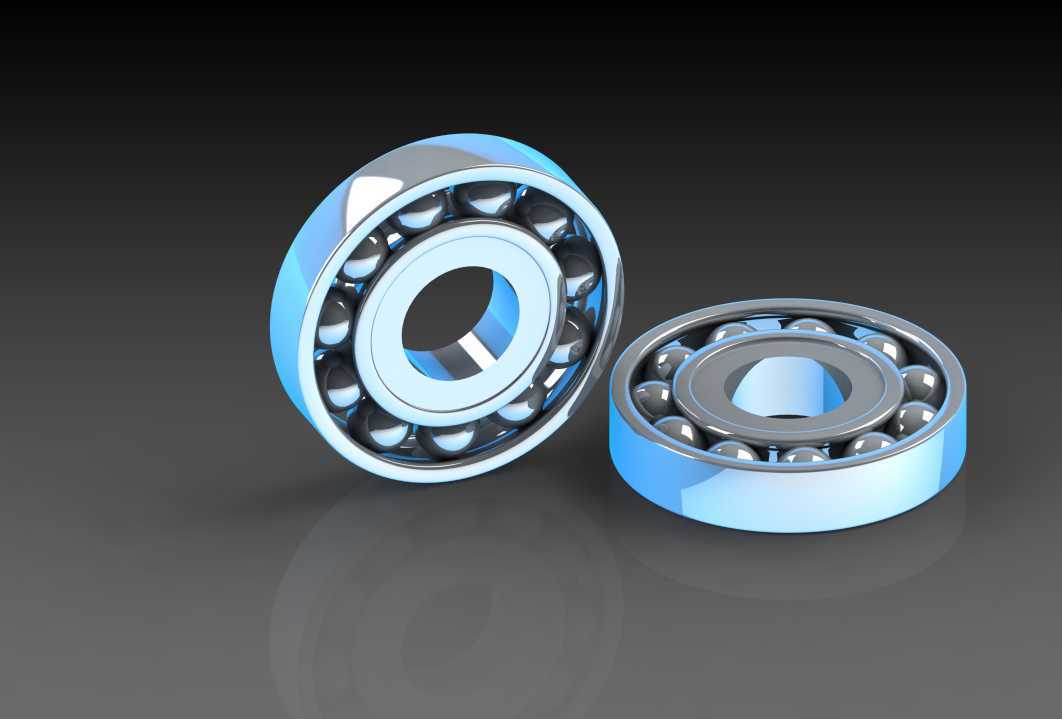

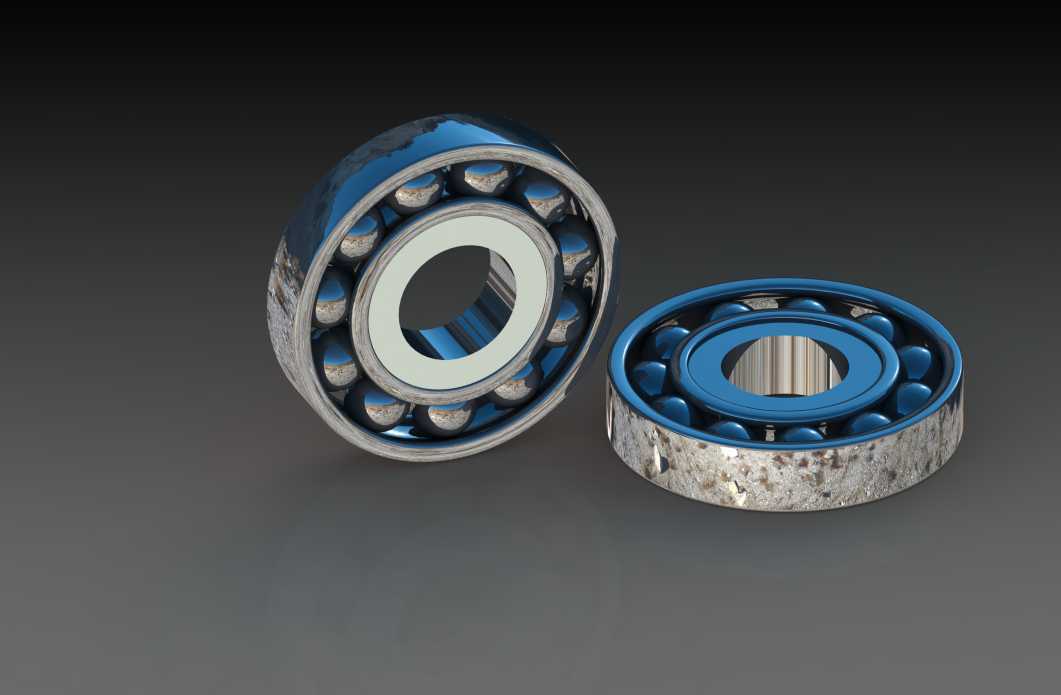

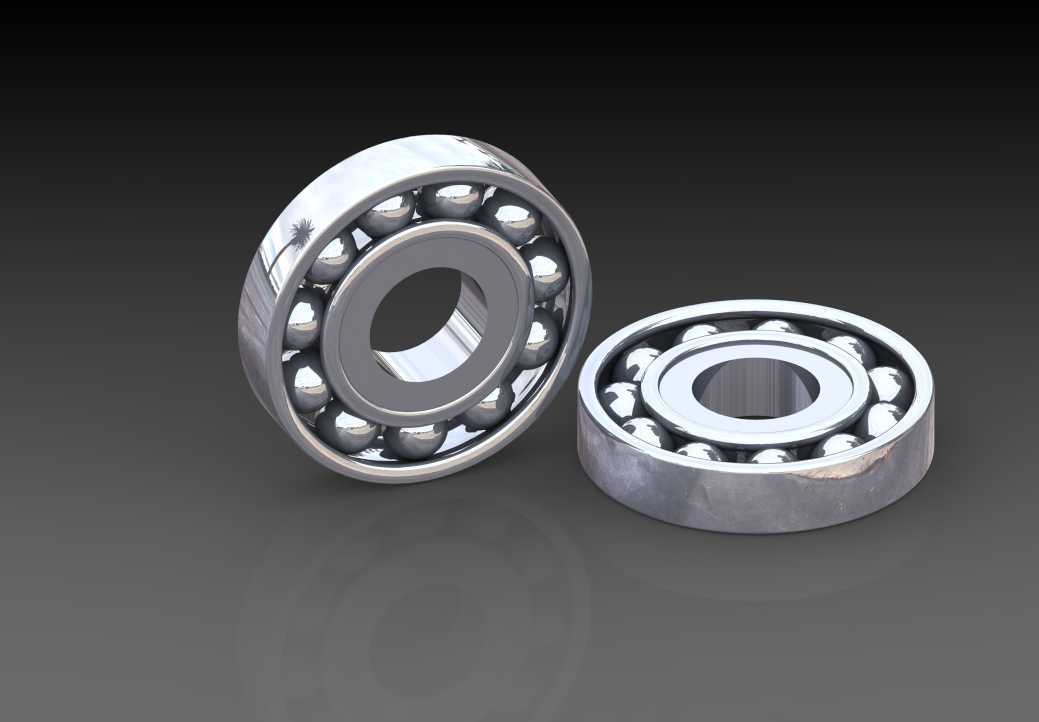

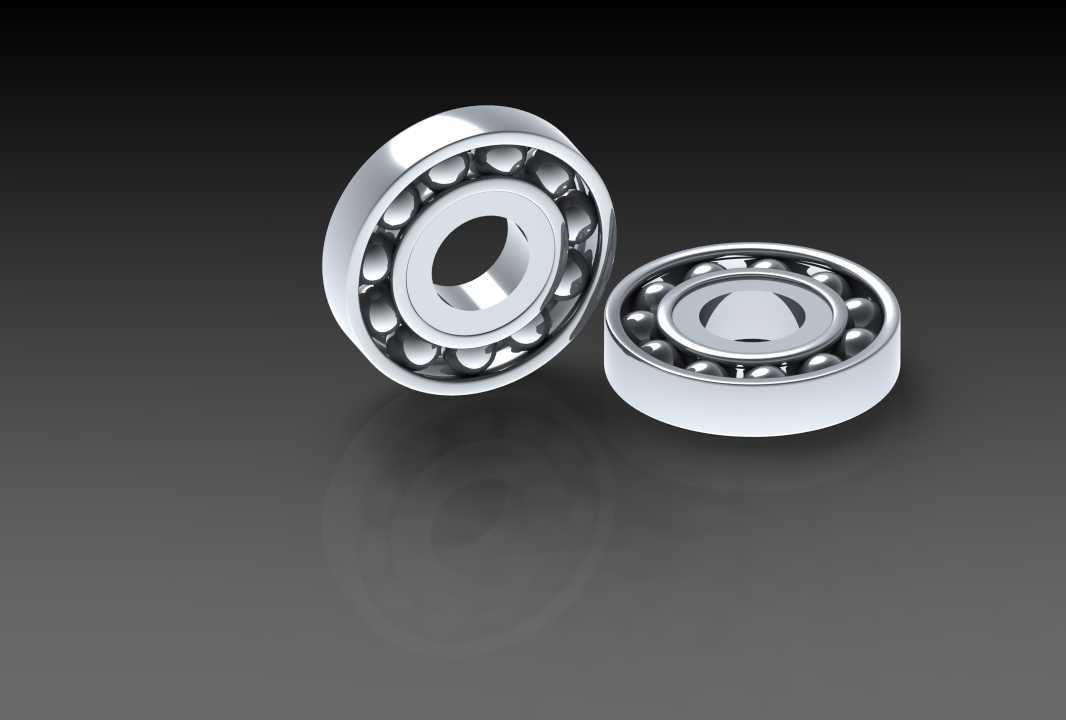

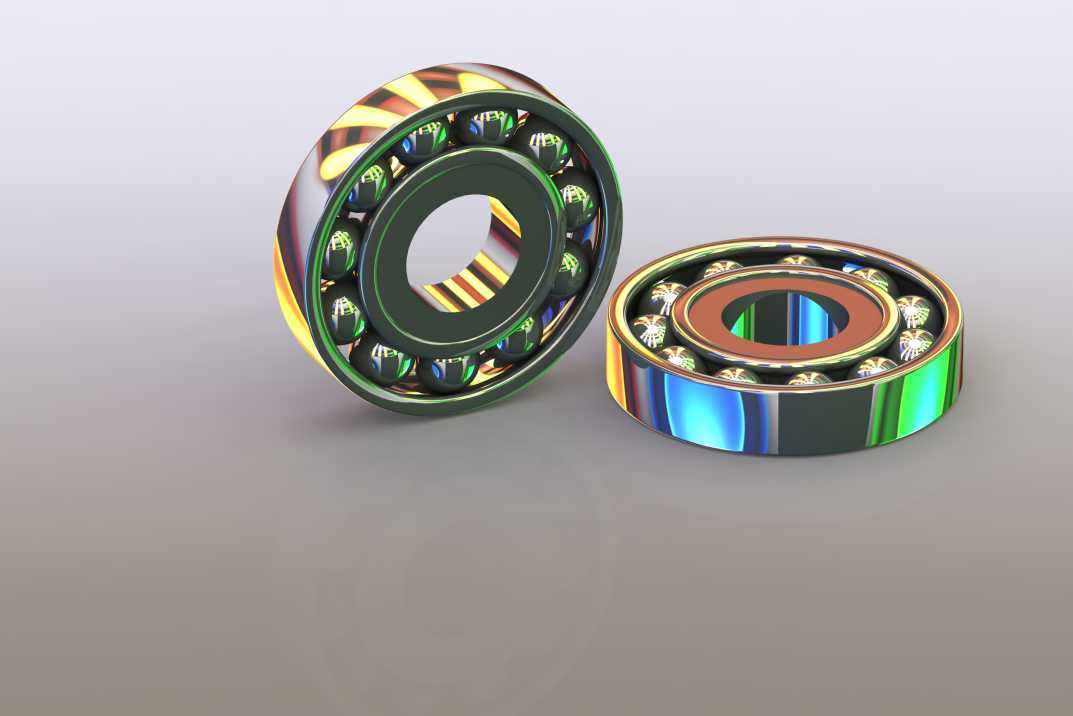

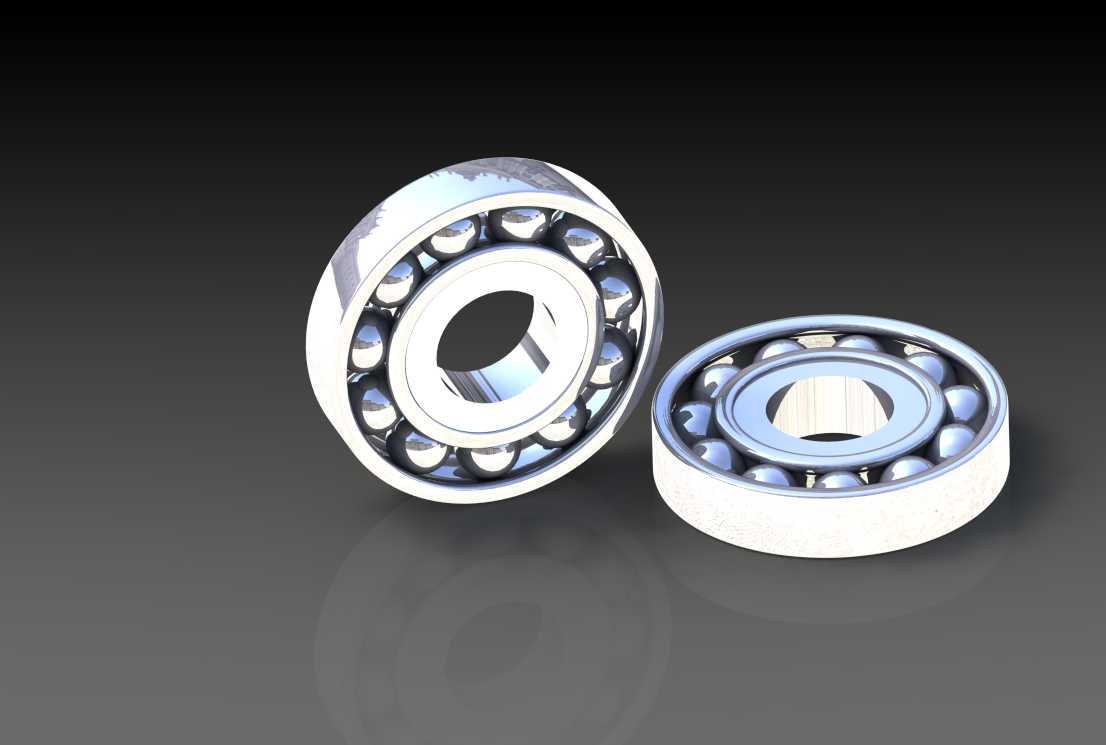

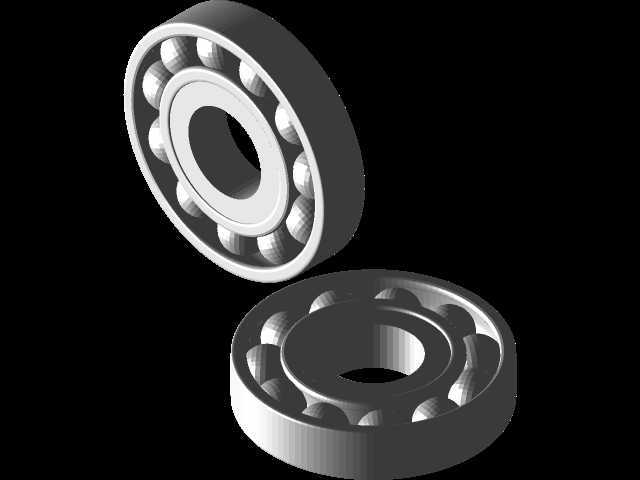

　　在实际工程应用中，这类深沟球轴承的密封形式也需要根据工况做对应选择，开式结构适用于有定期润滑维护、环境清洁的设备场景，双面带铁封或胶封的结构则适用于粉尘较多、不便频繁维护的场景，密封结构可以阻挡外界的粉尘、水汽进入轴承滚道内部，同时防止内部的润滑脂泄漏，延长轴承的维护周期。建模过程中对滚道的曲率、钢球与滚道的接触位置、保持架的兜孔结构都做了精准还原，可直接用于设备的虚拟装配干涉检查、轴系刚度仿真分析、运转过程的运动模拟，帮助设计人员在方案阶段就验证轴承选型的合理性，提前排查安装干涉、配合公差不合理、载荷匹配不当等问题，减少后续物理样机试制阶段的修改成本。
