摩擦式滚子混凝土找平作业装置设计

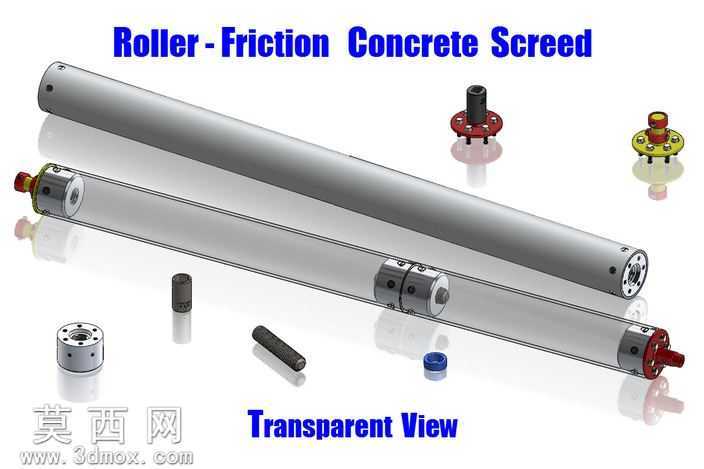

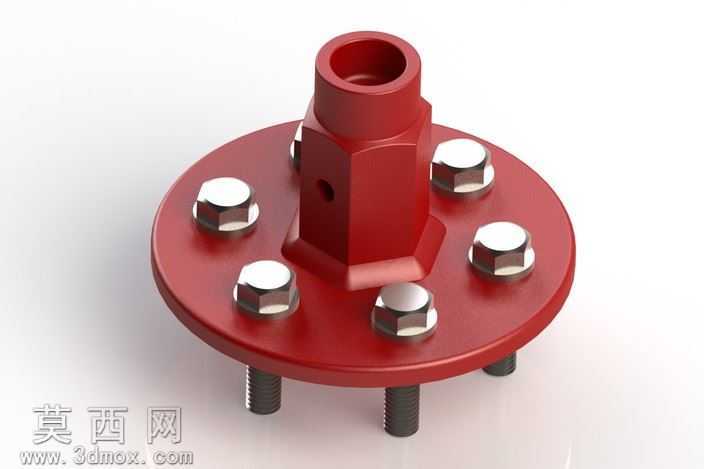

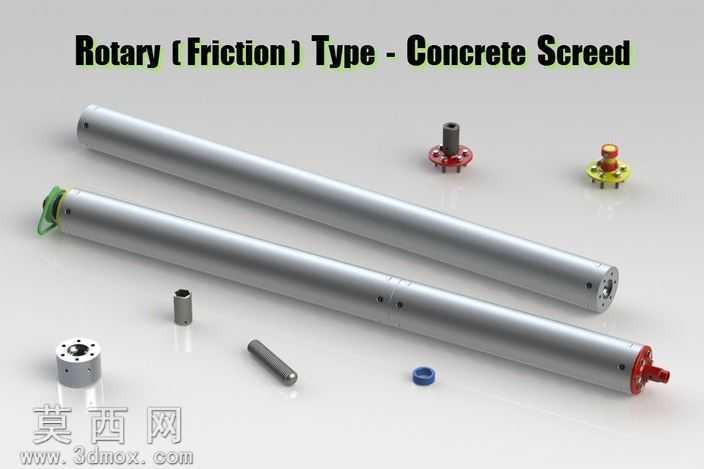

本作品为摩擦传动式滚子混凝土找平作业装置的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配校验，针对核心的长辊主体，通过拉伸、旋转、薄壁特征组合完成辊筒的主体造型，对辊筒端部的连接轴头、密封端盖、摩擦传动轮座等细节结构，采用倒角、圆角、阵列特征还原真实加工细节，确保各零件的配合尺寸符合装配公差要求。渲染阶段采用哑光金属材质模拟辊筒的铝合金基材，对端部的红色传动端盖、绿色操作端套采用高饱和度工程塑料材质，配套的小型传动零件、紧固件分别赋予镀锌金属、发黑处理的材质表现，搭配浅灰色柔光摄影棚环境完成渲染，清晰展现各部件的结构层次与外观质感。结构设计上采用双长辊平行布局，依靠摩擦传动实现辊筒的同步转动，无需复杂的齿轮啮合结构，降低了加工与维护成本，端部的快拆连接结构可适配不同长度的延长操作杆，配套的小型转接轮、密封衬套、定位销等零件均按照实际装配逻辑完成约束，可实现完整的运动仿真模拟，验证辊筒转动过程中的干涉情况。设计思路围绕混凝土找平作业的实际需求展开，相较于传统振动式、手动耙平类找平工具，摩擦滚子式结构依靠辊筒的连续转动实现混凝土表面的提浆、整平作业，作业效率更高，整平后的表面平整度更优，可适配35%坡度以内的坡道作业场景，设计过程中兼顾了个人加工的可行性，多数结构件可通过普通金属车床、焊接设备完成加工制作，无需专用高端加工设备，降低了装置的自制成本，整体结构紧凑，拆装便捷，可适配不同功率的角钻类动力源驱动，满足小型施工场景的灵活作业需求，装配完成后可通过运动仿真验证传动过程的流畅性，确保各转动部件无卡滞、无干涉，符合实际施工的使用要求。
