精密传动副用梯形螺纹带齿工作主轴结构

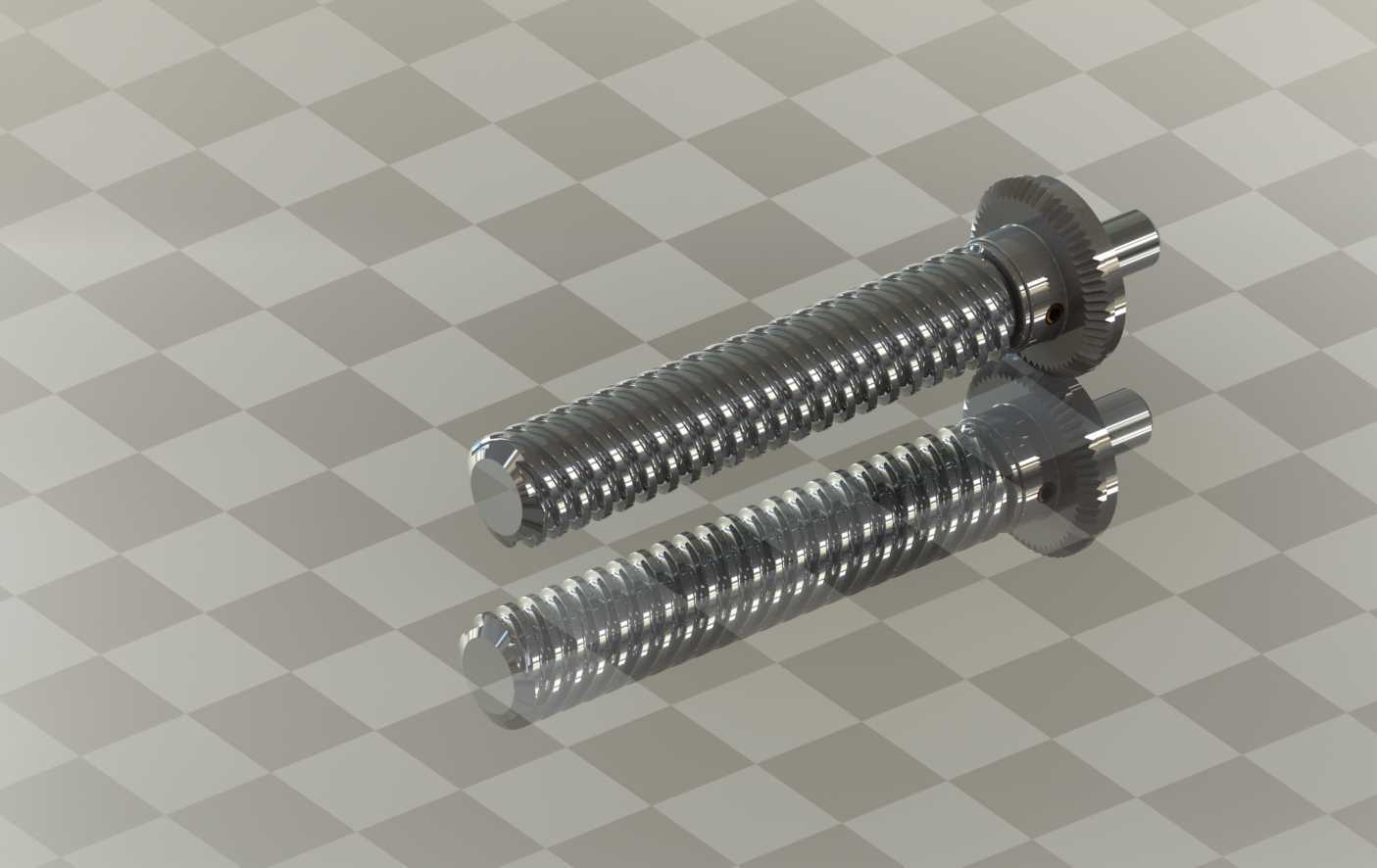

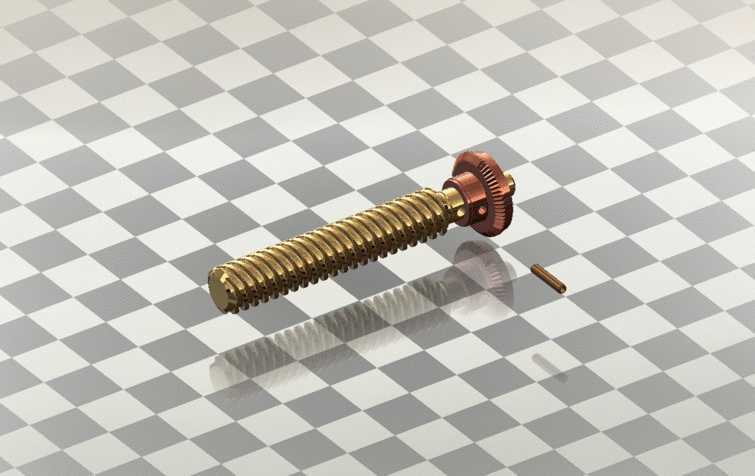

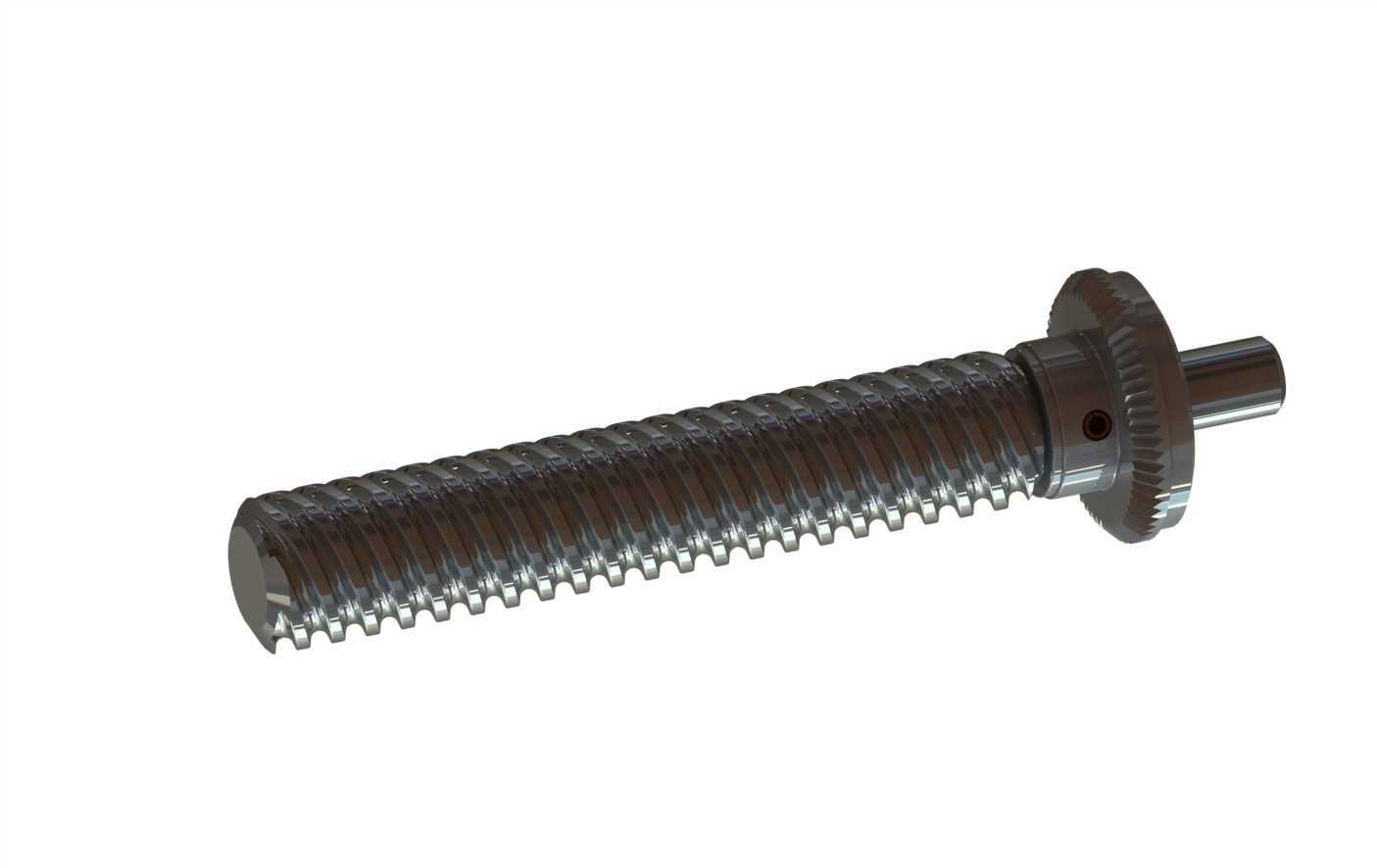

　　这款带端齿的梯形螺纹主轴，是小型精密直线回转复合传动机构里的核心执行零件，常见于小型精密进给滑台、光学调焦机构、微型定量给料装置这类需要同时兼顾直线位移精度与小扭矩回转传动的设备中，区别于普通光轴或者单一螺纹传动杆，它将梯形丝杠的直线传动功能与端齿的扭矩输入功能集成在同一根轴体上，省去了额外的联轴器或者键连接结构，能大幅压缩传动组件的轴向安装空间，适配结构紧凑的小型精密设备装配需求。

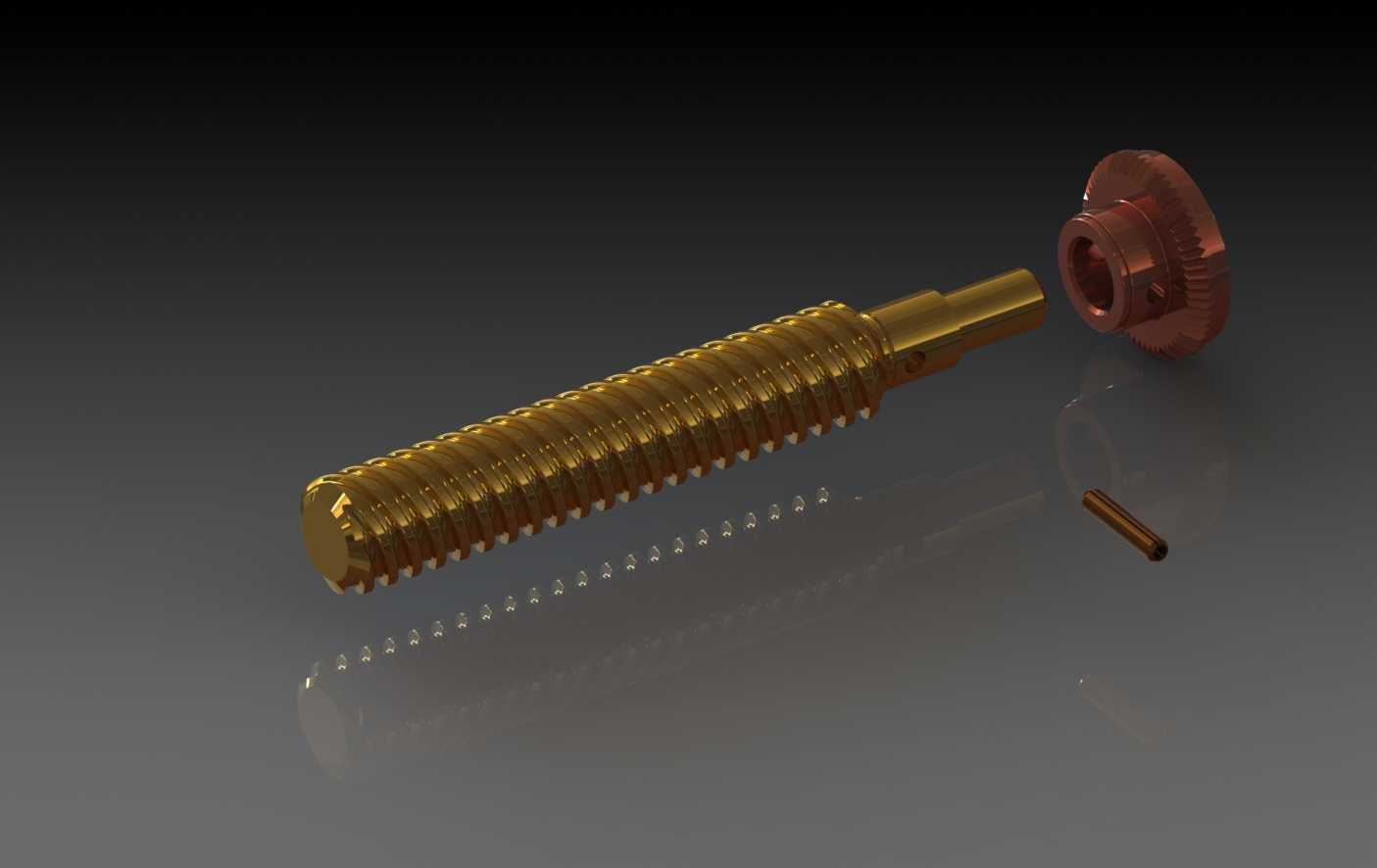

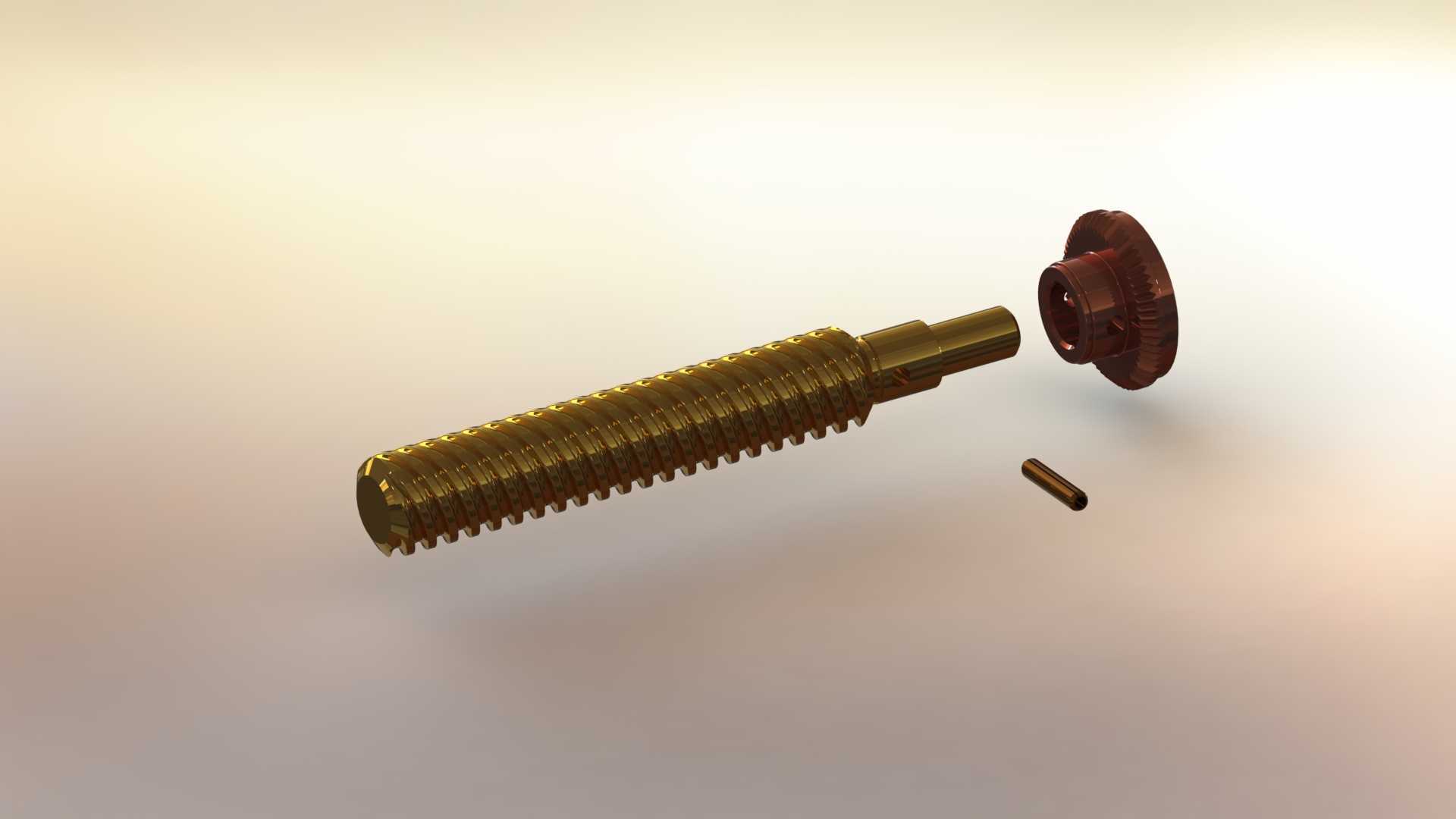

　　从实际使用场景来看，这类主轴的工作环境多为低负载、高传动精度要求的工位，比如实验室小型分析仪器的样本推送机构、精密点胶设备的Z轴进给组件、小型光学检测设备的镜头调焦传动组，这类场景不需要传递大扭矩，但对传动空程、轴向窜动的控制要求极高，因此在结构设计上，螺纹段采用梯形牙型，相比三角螺纹具备更好的对中性与耐磨性能，长期往复运行的磨损量更小，能长时间保持进给精度，不需要频繁调整预紧间隙。端齿部分设置在轴的一端，采用小模数直齿结构，直接与驱动齿轮啮合，省去了键槽加工带来的轴体应力集中问题，同时齿部与轴体为一体式结构，装配时不需要额外做齿圈与轴的同轴度校准，能有效降低装配难度，减少装配误差带来的传动卡顿、齿面偏磨问题。

　　设计过程中，轴体的各段同轴度是核心控制指标，螺纹段的轴线与端齿的分度圆轴线同轴度需要控制在0.02mm以内，否则啮合传动时会出现周期性的径向跳动，直接影响直线进给的平稳性，严重时还会出现齿面局部过载磨损，缩短零件使用寿命。螺纹段的牙型角选用30度标准梯形牙，螺距根据常用的小型进给场景选用1mm细牙规格，既保证足够的进给分辨率，也能避免螺距过小带来的加工难度提升、牙型强度不足的问题。轴端的光轴段作为安装定位基准，与支撑轴承的配合选用h6公差，装配后能保证轴体转动时的径向跳动控制在允许范围内，端齿的齿顶圆与轴体的同轴度同样需要严格管控，避免啮合时出现齿侧间隙忽大忽小的问题，影响传动的反向空程精度。

　　安装边界方面，这类主轴的支撑通常采用两端滑动轴承或者微型深沟球轴承支撑，支撑跨距需要根据螺纹段的长度匹配，避免轴体长径比过大出现受压弯曲的问题，当螺纹段长度超过80mm时，需要在螺母座位置增加辅助导向结构，抵消径向切削力或者负载带来的轴体挠度变形。端齿部分的啮合侧隙需要控制在0.01-0.03mm之间，侧隙过大会导致反向传动时出现空程，影响进给精度，侧隙过小则会增大传动阻力，加快齿面磨损，甚至出现卡滞问题。螺纹副的润滑选用低粘度的润滑脂即可，因为负载较小，不需要采用高压润滑方式，定期补充润滑脂就能保证长期运行的顺畅性。

　　从结构细节来看，轴体上靠近端齿的位置设置有定位轴肩，用于安装时的轴向定位，轴肩端面与轴线的垂直度需要控制在0.01mm以内，保证轴承安装后端面贴合均匀，不会出现轴体倾斜的问题。螺纹段的收尾部分采用退刀槽结构，退刀槽的直径略小于螺纹小径，避免螺纹加工时出现牙型不完整的问题，同时也能给螺母提供行程终点的硬限位参考，防止螺母超程脱出。端齿的齿部采用高频淬火处理，齿面硬度达到HRC40-45，保证齿面具备足够的耐磨性能，而螺纹段则采用调质处理，硬度控制在HB220-250，兼顾芯部韧性与表面耐磨性能，避免长期往复运行出现螺纹牙变形或者磨损过快的问题。

　　实际选型应用时，需要根据设备的最大进给负载、进给速度、行程长度来匹配对应的轴径与螺距，当进给负载超过50N时，需要适当增大轴径，避免轴体出现弯曲变形，进给速度超过10mm/s时，需要校核螺纹副的临界转速，避免轴体出现共振问题。这类集成式主轴相比分体式的丝杠加齿轮结构，零件数量更少，装配累积误差更小，非常适合对设备体积、重量有严格限制的便携式精密设备，能在保证传动精度的前提下，有效降低整机的结构重量与装配成本。
