带齿螺旋传动工作螺母结构设计

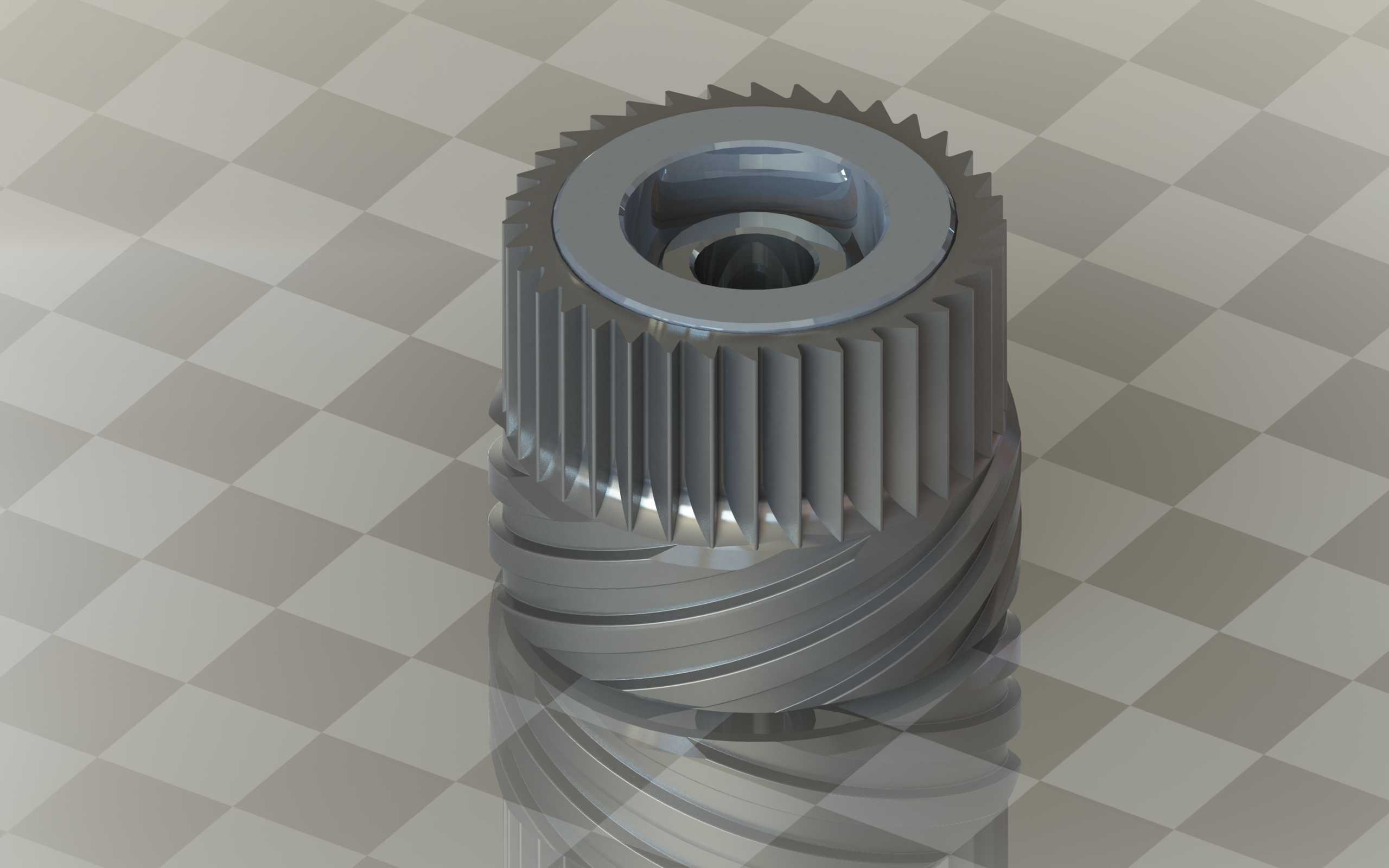

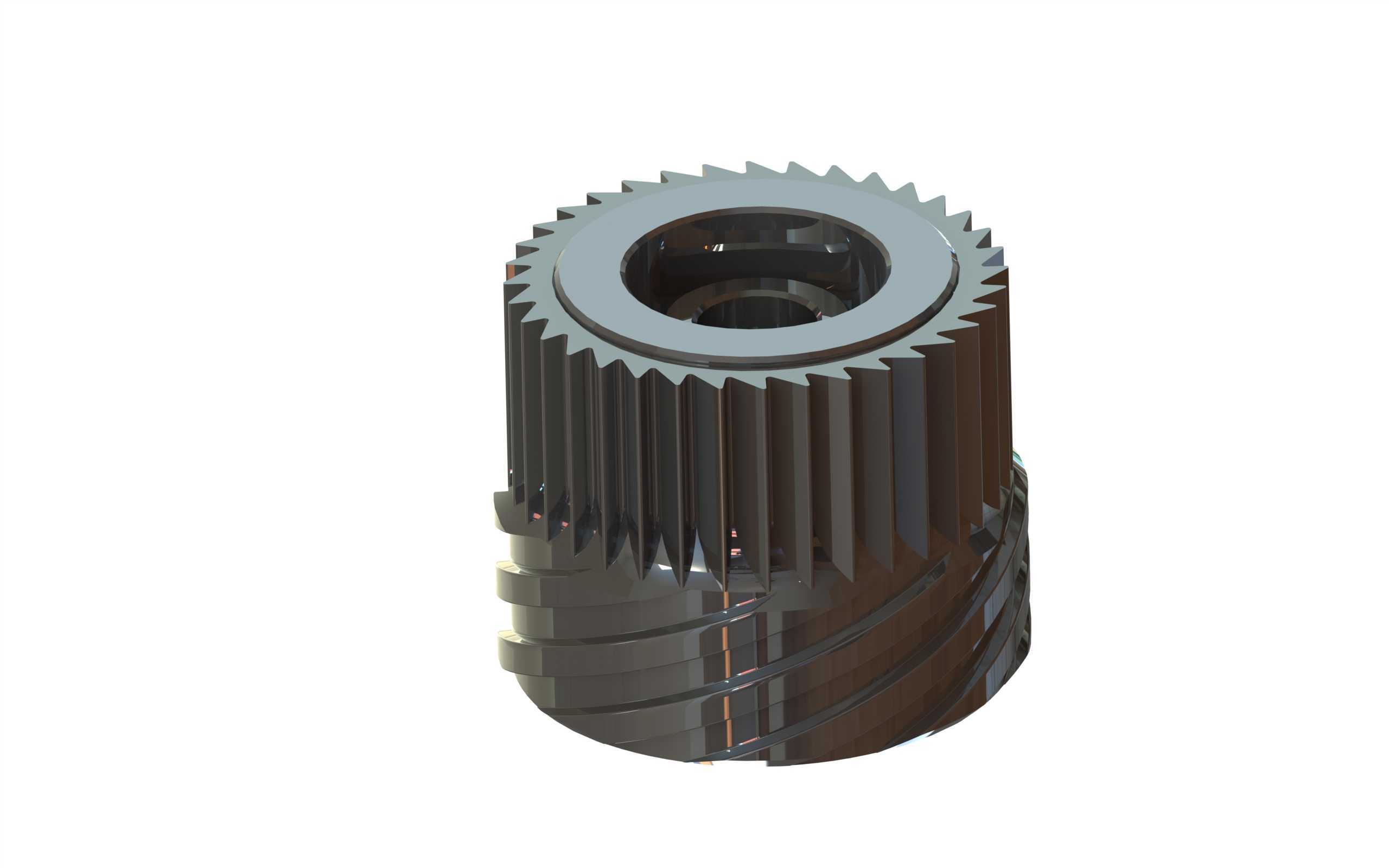

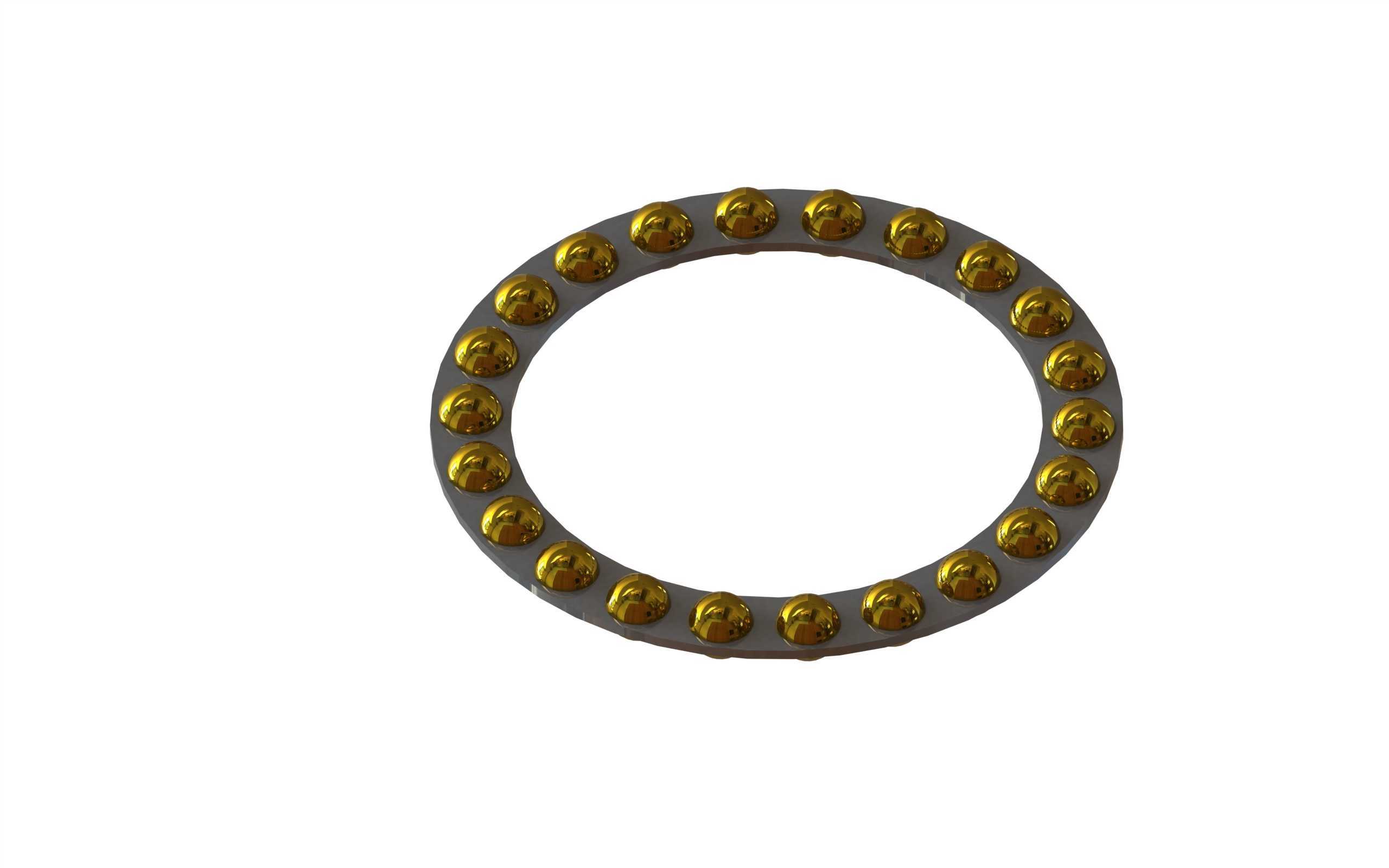

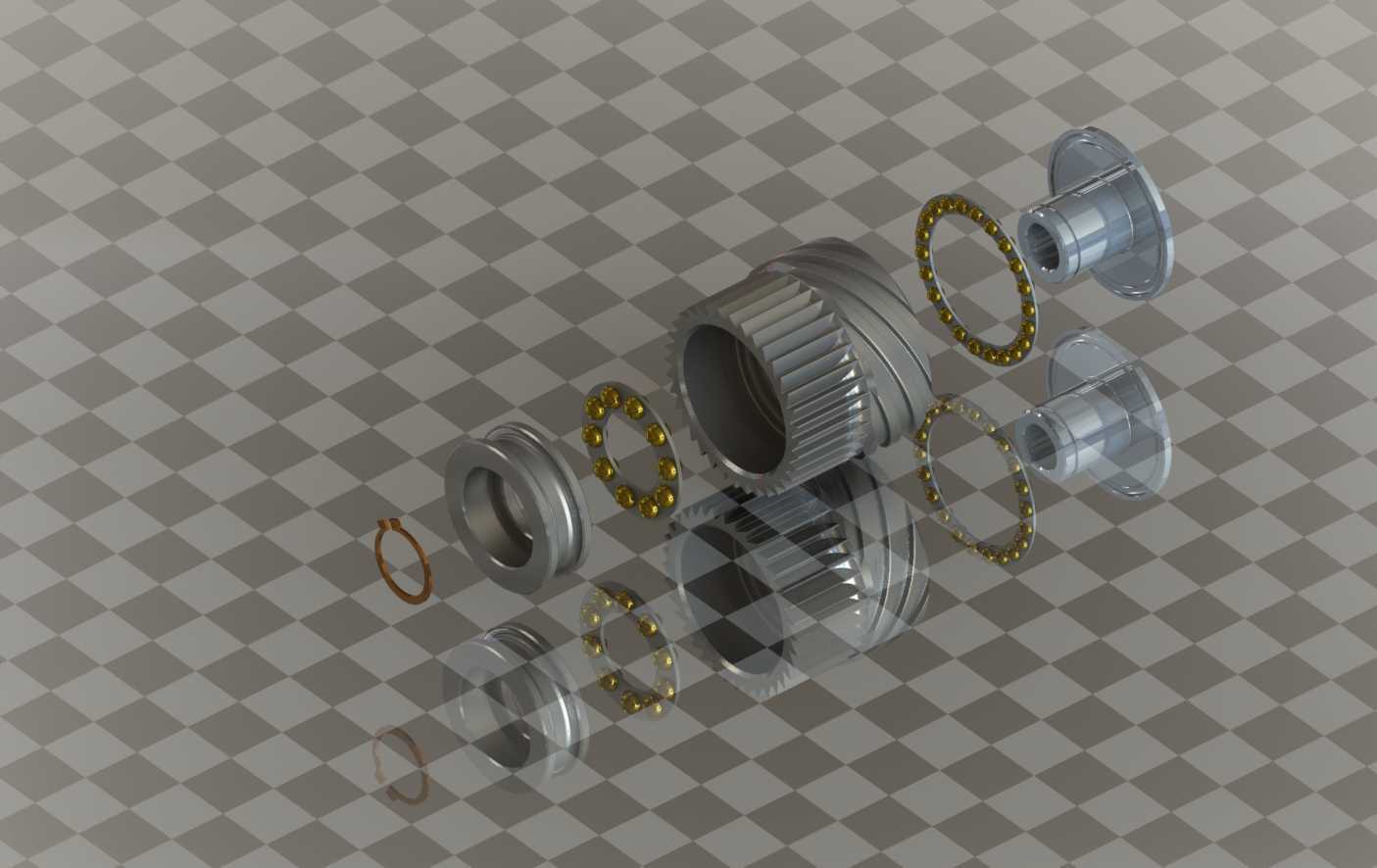

　　在各类需要精密直线进给、重载传动的机械结构中，这类集成了外齿圈与螺旋滚道的工作螺母是核心传动执行部件，常见于机床进给系统、自动化升降机构、精密调平装置以及重载线性传动模组中，区别于普通锁紧螺母，它同时承担螺旋传动的力传递与周向啮合传动的双重功能，能在紧凑安装空间内实现复合运动的动力输出。从结构设计逻辑来看，该零件上部的周向直齿圈用于和配套驱动齿轮啮合，接收周向旋转动力，齿形参数按照啮合强度、传动比要求匹配对应模数，齿向公差、齿圈径向跳动公差严格控制，保证啮合过程平稳无卡滞，降低传动噪音与齿面磨损速率。下部的多线螺旋滚道是实现旋转运动转直线运动的核心结构，滚道型面经过适配配套滚珠或丝杠的型面修正，接触应力分布均匀，

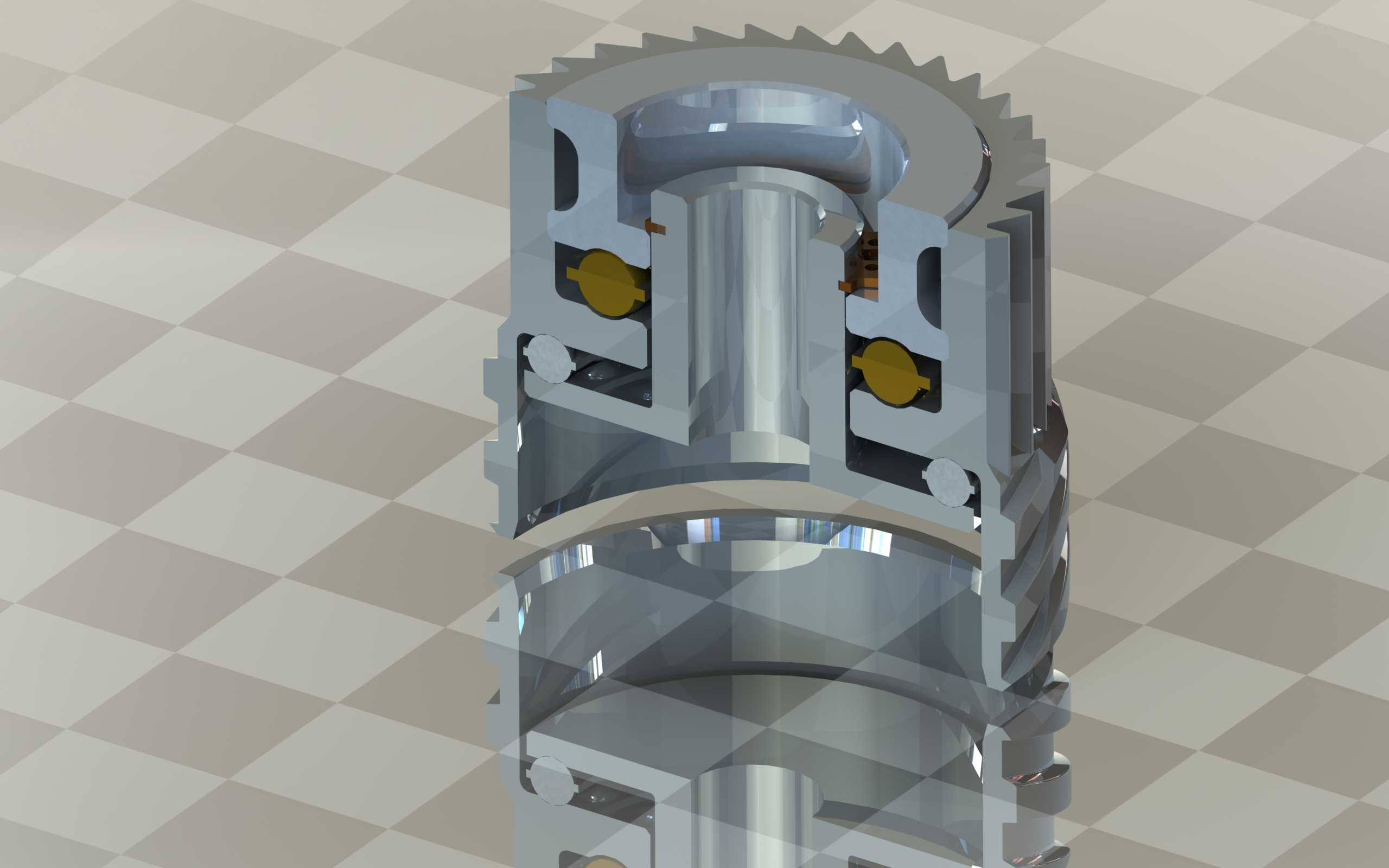

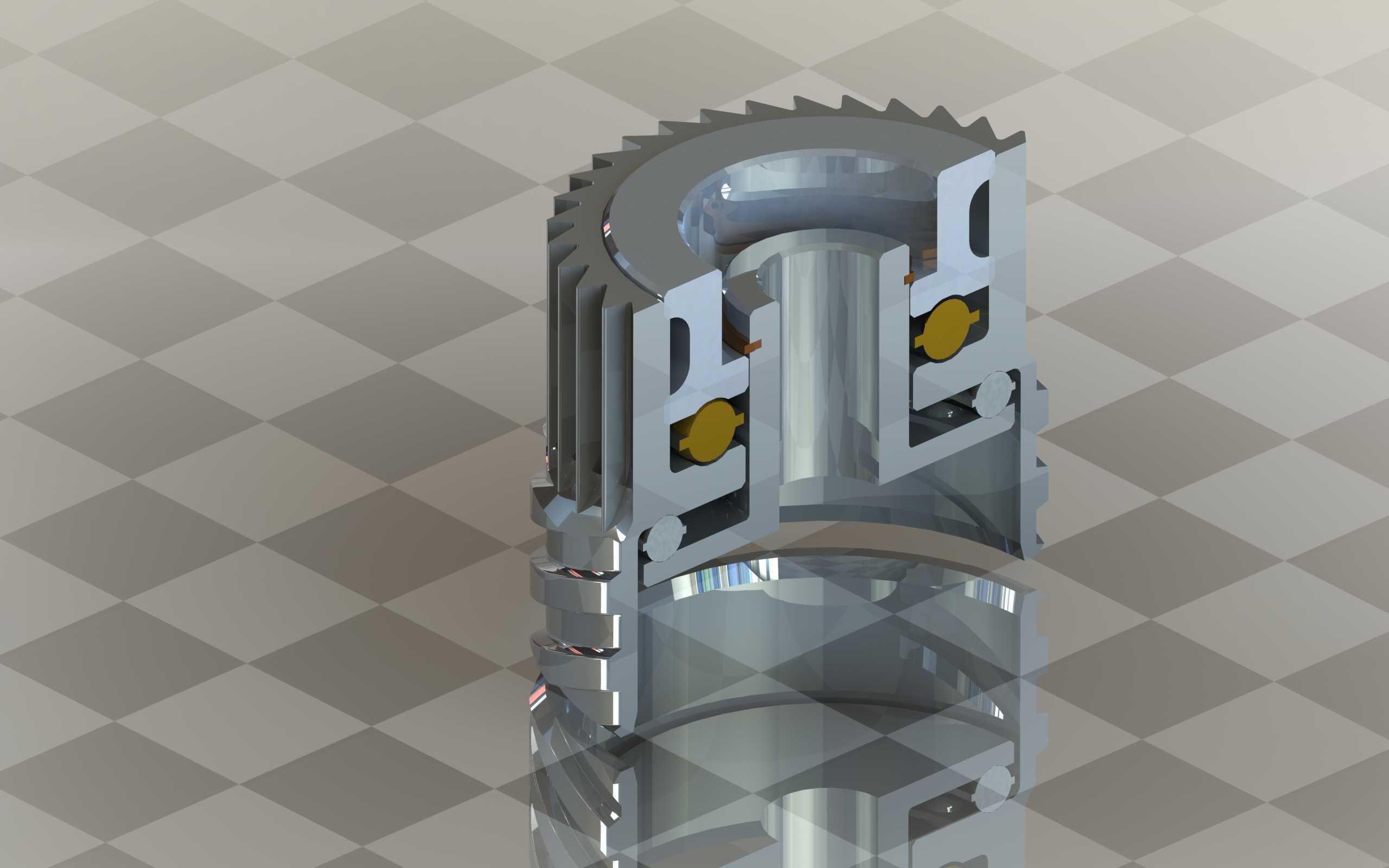

　　能承受较大的轴向载荷，滚道的导程误差、螺旋线总偏差直接决定整套传动副的定位精度与重复定位精度，设计时需要根据传动行程、进给速度要求匹配对应导程参数，兼顾传动效率与自锁性能需求。零件中心的阶梯通孔是安装定位基准，大端内孔用于和配套丝杠轴段配合，小端内孔可穿装定位芯轴或安装防尘密封件，内孔的圆柱度、与外齿圈的同轴度、与螺旋滚道的同轴度是关键形位公差，直接决定装配后整套传动机构的运转同轴度，避免出现偏载、卡涩、传动阻力突增的问题。零件外圆上部的直齿段与下部螺旋段之间设置有退刀与应力释放槽，避免加工过程中刀具干涉，同时缓解齿根与螺旋滚道起始位置的应力集中，提升零件在交变载荷下的疲劳寿命。从安装边界来看，

　　该螺母的轴向安装尺寸需要匹配配套传动座的腔体深度，齿圈外径需要预留和驱动齿轮的啮合侧隙调整空间，螺旋段外径需要和传动座内的导向套内径适配，保证螺母旋转或直线移动过程中无径向窜动。实际应用场景中，这类螺母常配套在磨床的垂直进给机构、自动化生产线的顶升工位、精密检测设备的调平机构中，当上部齿圈接收齿轮输入的扭矩时，螺母沿配套丝杠做轴向直线移动，输出稳定的轴向推力或拉力，相比单独设置齿轮传动副与螺母传动副的分体结构，这种集成式设计大幅压缩了轴向安装空间，减少了装配环节的同轴度调整工作量，同时消除了分体零件连接带来的传动间隙，提升了整套传动系统的刚性。设计过程中需要重点校核齿根弯曲强度、螺旋滚道接触强度、内孔配合面的挤压强度，

　　根据实际工况的载荷循环次数选择合适的热处理工艺，齿面与滚道表面需要达到对应的硬度要求，芯部保持足够韧性，兼顾耐磨性能与抗冲击性能。零件的端面设置有均匀分布的安装孔位（图中未完全展示），可用于连接外部负载安装板，端面的平面度公差需要严格控制，保证负载安装后无偏斜，轴向力均匀传递到螺母本体上，避免局部应力过大导致零件变形或早期失效。在润滑设计上，齿圈与螺旋滚道都需要预留润滑通道或适配润滑脂加注空间，保证长期运转过程中摩擦副表面有持续的油膜覆盖，降低磨损速率，延长维护周期。对于有防尘防污要求的应用场景，螺母两端可加装防尘密封圈，阻挡加工碎屑、粉尘进入螺旋滚道与齿面啮合区域，避免异物刮擦配合表面导致精度丧失。
