两端快接式流体输送金属连接软管

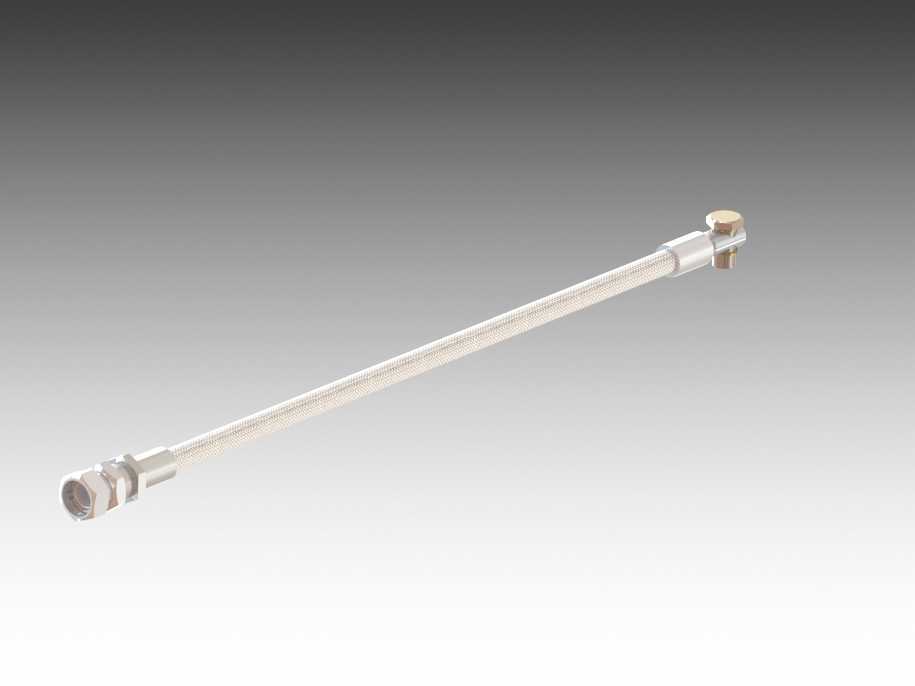

　　在工业流体输送系统的布局中，硬管连接往往受限于设备运行振动、安装位偏差、管路热胀冷缩位移等问题，容易在接口位置产生应力集中，长期运行后出现渗漏甚至管路断裂的故障，这类两端带快接接头的金属连接软管，就是针对这类工况设计的柔性管路连接件，在液压站油路排布、气动控制回路搭建、小型流体计量设备接驳、实验室气液管路连接等场景都有广泛应用。从结构设计来看，这款软管主体采用薄壁金属波纹管作为内芯，外层包覆金属编织防护网，既可以保证管体在额定压力下不会出现鼓胀破损，又能让管体具备多方向的弯曲自由度，可在一定半径范围内自由弯折，抵消安装过程中两端接口的轴向、径向与角度偏差，降低管路对接时的装配精度要求，减少现场安装的修配工作量。

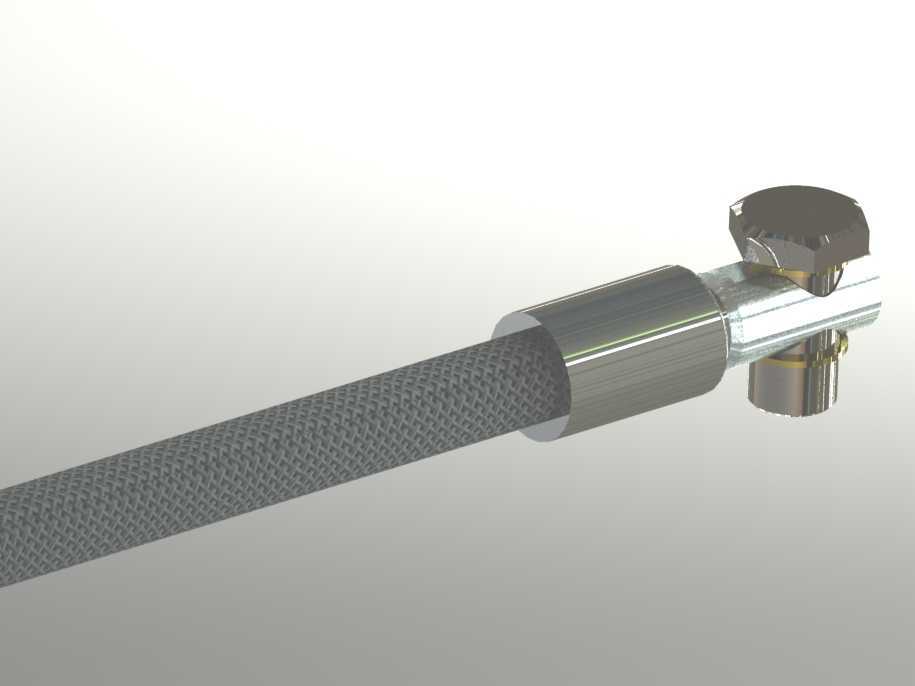

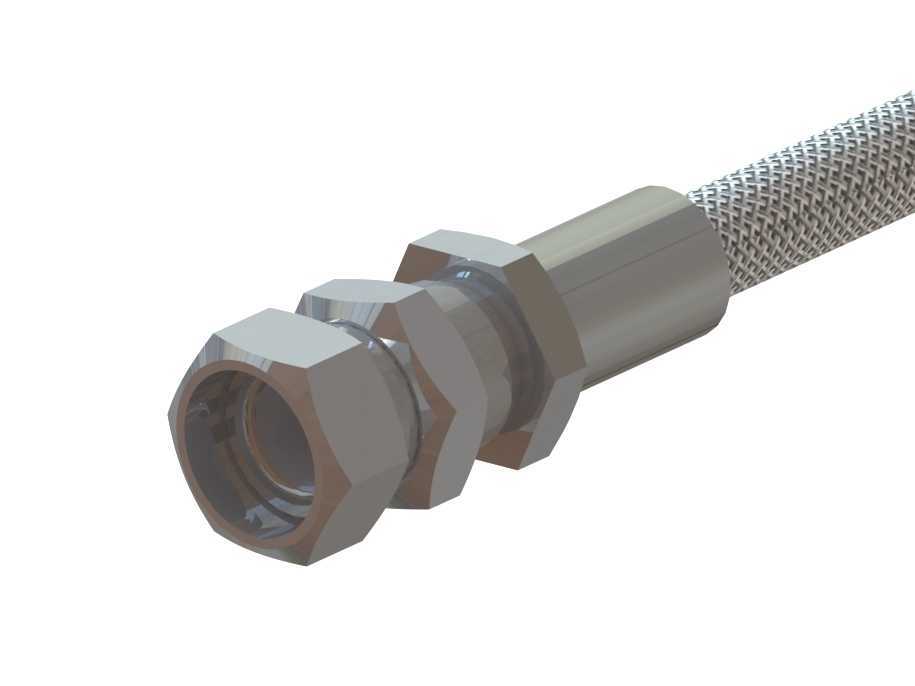

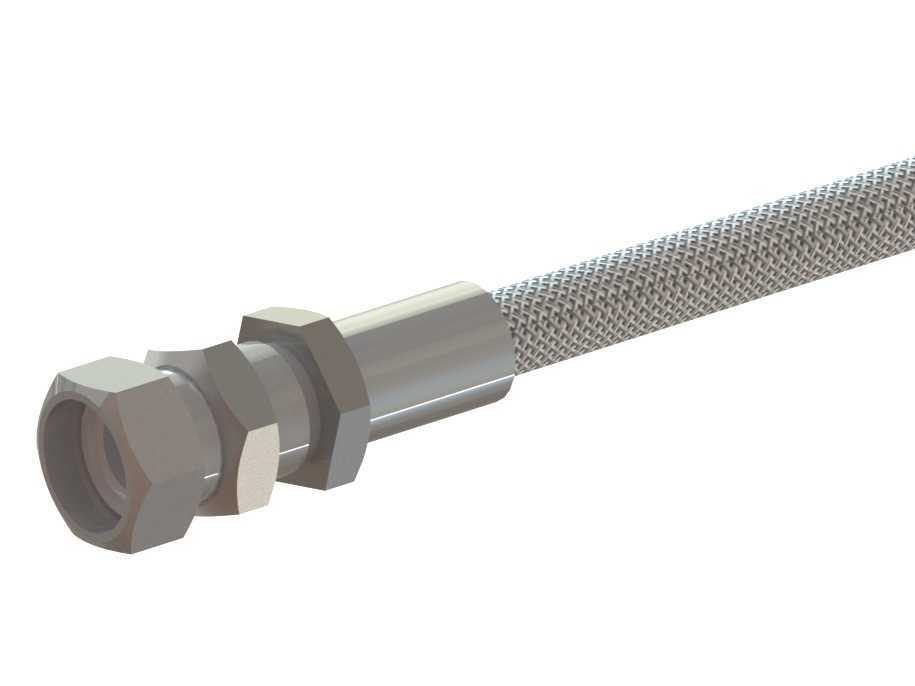

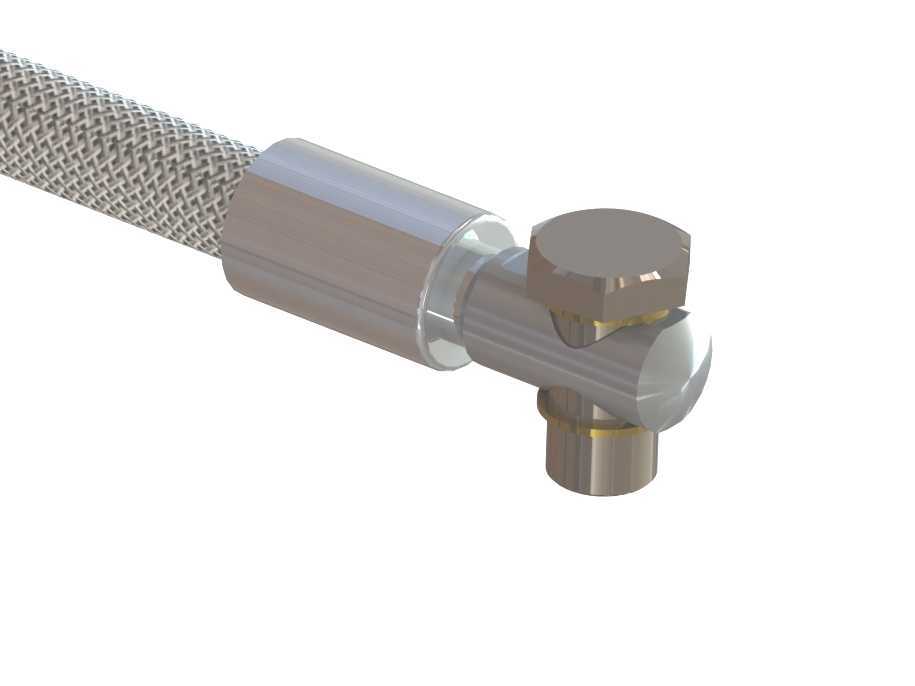

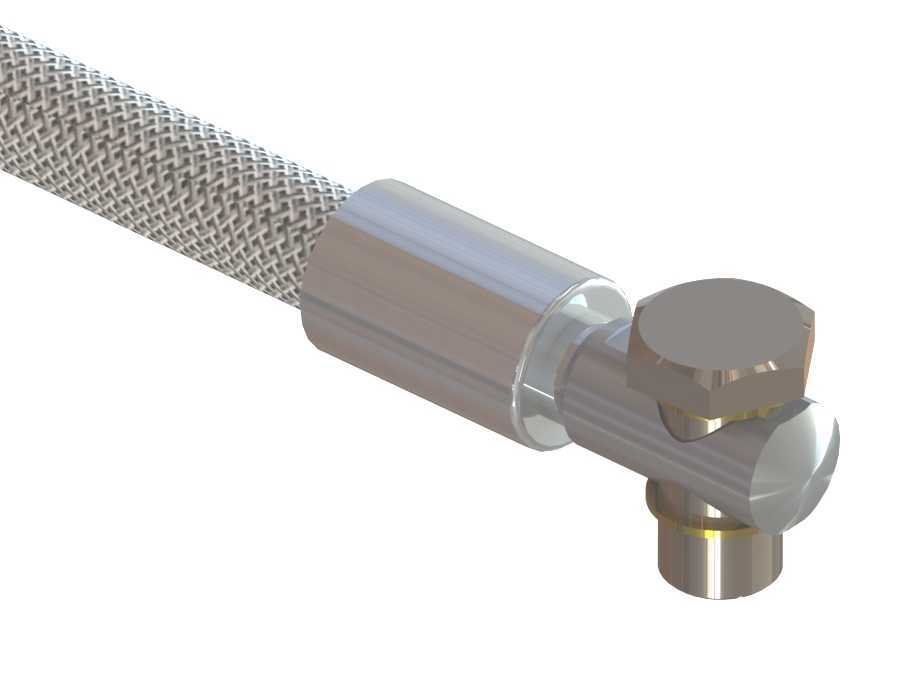

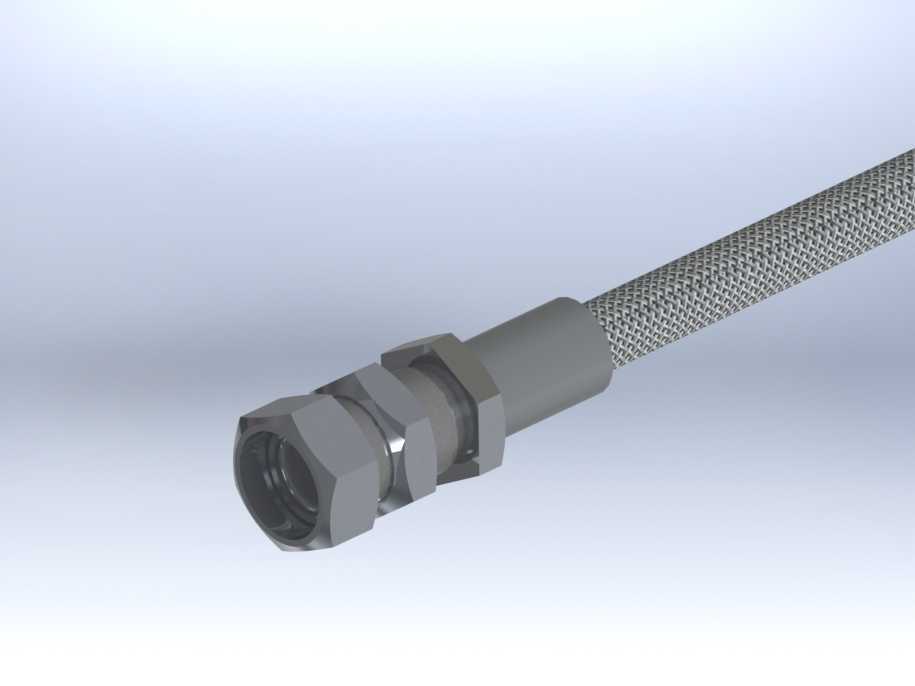

　　两端的接头采用标准化快接结构，一端为内插式快插接口，适配对应外径的硬管或其他同规格快接接头，另一端为带锁紧结构的外螺纹接头，可直接拧入设备端的对应内螺纹接口，接头与软管主体的连接位置采用压合式密封结构，通过金属套的冷压变形将编织网、内管与接头芯体牢牢压合为一体，避免管内流体从连接位置渗漏，同时保证接头位置能承受与管体一致的工作压力，不会在受压时出现接头拔脱的问题。在实际选型应用时，首先要确认两端接头的规格匹配性，快插端适配的硬管外径、螺纹端的螺纹制式与螺距必须和对接接口完全一致，避免出现接不上或者密封失效的问题；其次要确认管体的长度满足安装边界要求，安装时不能让软管处于过度拉伸的状态，要预留一定的弯曲余量，

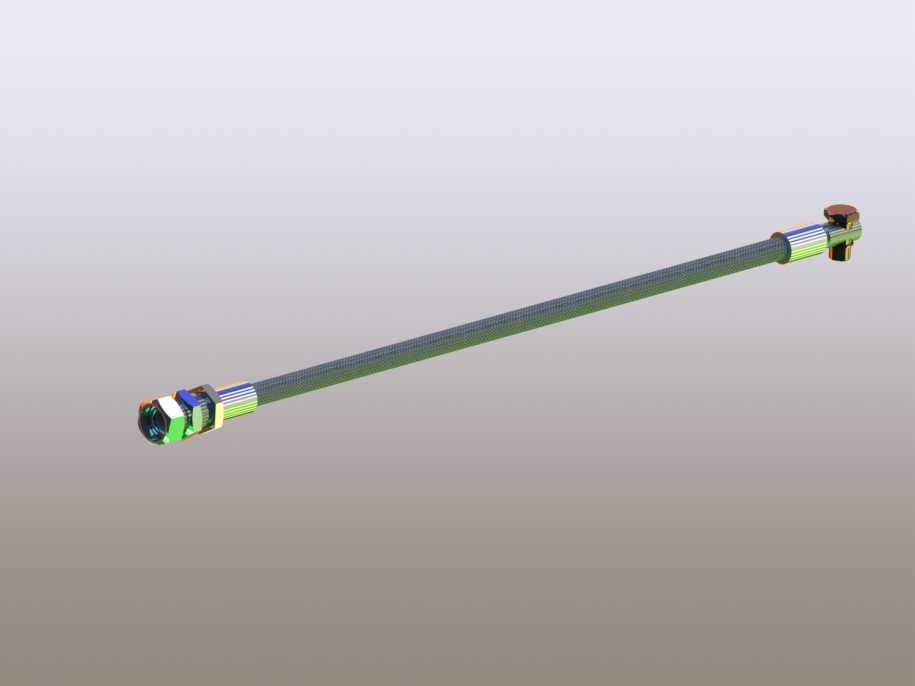

　　避免设备运行振动时管体被拉直受力，同时弯曲半径不能小于管体允许的最小弯曲半径，否则会导致内芯波纹管出现塑性变形，影响管路的流通能力甚至产生裂纹渗漏。管体的金属材质选择适配常规的液压油、压缩空气、常温清水等常见工业流体，若用于输送腐蚀性流体则需要更换对应耐蚀材质的内芯与接头，这点在选型时需要格外注意。从安装维护的角度来说，这类软管属于易损管路配件，长期受反复弯折、压力脉冲影响后，金属编织层会出现疲劳断丝、内芯波纹管会出现疲劳裂纹，因此在日常设备巡检时要注意检查软管表面是否有渗漏、编织层是否有断丝鼓包的情况，达到使用寿命后要及时更换，避免管路突然破裂造成流体泄漏引发设备故障。在三维建模过程中，这类软管的建模需要兼顾外观还原与装配实用性，

　　接头部分的尺寸要严格按照对应快接接头的标准尺寸绘制，保证装配时能和对应接口完成正确的配合约束，管体部分可根据实际安装的弯折形态调整弯曲弧度，还原实际安装后的管路走向，在做管路布局仿真时，可通过调整软管的弯曲路径来验证安装空间是否足够，是否会和周边其他零部件产生运动干涉，提前排查现场安装可能出现的空间不足问题，减少现场安装时的管路调整工作量。不同于普通的橡胶软管，这类金属连接软管的耐温范围更广，承压能力更强，抗老化性能更好，在高温油路、高压气动回路等橡胶软管无法适配的工况下，能长期稳定工作，同时金属材质的抗穿刺能力更强，不会被周边的尖锐零部件轻易割破，可靠性更高。在做设备管路系统的三维设计时，这类标准软管件可直接调用对应的三维模型，不需要重新绘制接头等标准结构，只需要调整管体长度与弯曲形态即可快速完成管路布局，大幅提升管路设计的效率，同时能准确统计管路配件的规格与数量，为后续的物料采购、安装施工提供准确的依据。
