四榫互锁实木拼接连接结构

　　在实木框架类制品的生产装配环节，节点连接的可靠性直接决定整体结构的抗形变能力与服役寿命，传统直榫、半榫在受横向剪切力时容易出现拔榫、松脱问题，尤其是大尺寸框架在温湿度变化引发木材胀缩的工况下，单榫结构的配合间隙会随使用周期逐步放大，最终导致框架晃荡、节点失效。本次设计的四榫互锁连接结构，正是针对这类应用痛点优化的木接头方案，可广泛用于实木家具框架、木质工装托架、展览展示木构、轻型木屋节点等场景的构件拼接。

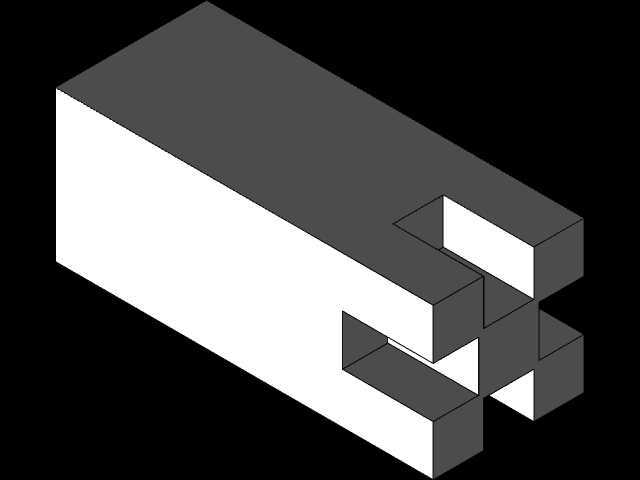

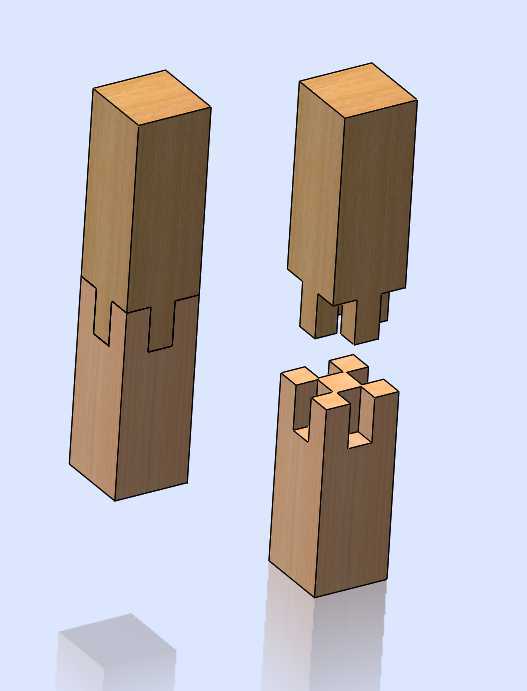

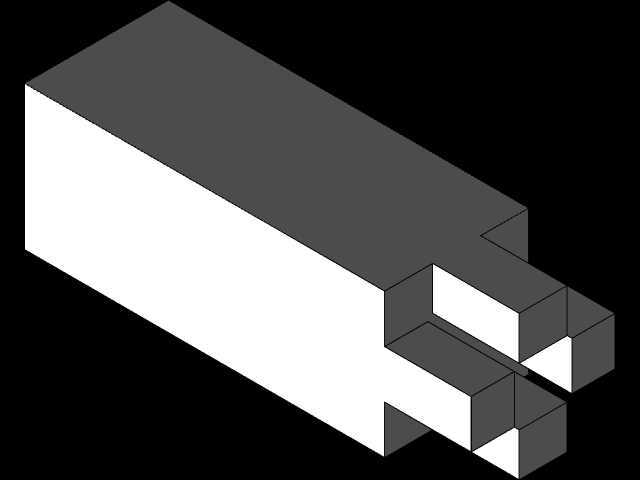

　　从结构功能层面看，该接头采用公母端对称分布四个榫头的设计，公端的四个榫齿沿端面十字方向排布，母端对应开设四个尺寸匹配的榫槽，装配时公母端沿轴向对插即可完成锁合，无需额外添加金属固件、粘接剂即可实现多方向的限位。区别于单榫或双榫结构仅能限制两个方向的位移，四个榫齿在X、Y两个水平方向形成交错咬合，既可以抵抗轴向的拉脱力，也能抵消横向的剪切扭矩，当框架受侧向推力时，四个榫齿分别承担不同方向的载荷，避免应力集中在单个榫颈位置引发断裂。

　　设计过程中首先对木材的各向异性力学特性做了适配，所有榫头的侧壁都预留了合理的拔模斜度，既方便装配时的导向导入，也给木材的湿胀干缩预留了微量形变空间，不会因环境湿度变化出现榫头胀裂母端构件的问题。榫头的高度设置为构件截面边长的三分之一，这个比例经过反复校核：若榫头过短，咬合深度不足会降低连接强度；若榫头过长，则会削减母端构件根部的实体厚度，反而降低构件自身的结构强度。榫齿的倒角全部做了R0.5的圆弧过渡，避免尖角位置在受冲击时出现应力集中导致木材崩茬，同时也能减少装配过程中榫头棱角磕碰损坏的概率。

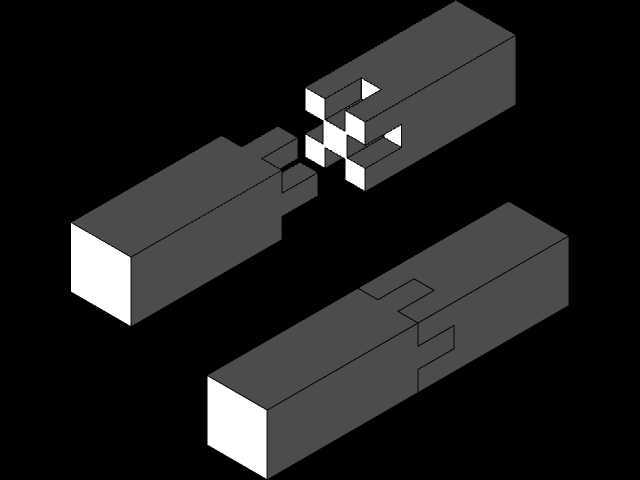

　　从安装边界来看，该接头适配截面为正方形的实木方料，公母端分别加工在两根待对接方料的端面上，装配完成后两根方料的外表面完全齐平，不会出现凸起或错位，不需要额外做表面找平处理即可进入下一道打磨、上漆工序。装配时不需要复杂的工装夹具，仅需将公端榫齿对准母端榫槽后沿轴向施压即可完成拼接，单人即可操作，大幅提升框架组装的作业效率。在实际使用场景中，这类四榫结构的节点反复拆装十余次也不会出现明显的配合间隙松动，对于需要频繁拆装的模块化木构、可移动木质展架而言，这种特性可以大幅降低构件的维护更换成本。

　　不同于传统榫卯结构对加工精度的极高要求，该四榫接头的公差带设置相对宽松，采用常规的数控开料机即可完成批量加工，不需要高级木工手工修配，适合规模化量产。结构的受力路径经过优化，外部载荷从方料本体传递到榫齿位置时，会沿四个榫齿均匀分散到母端的实体结构中，不会出现局部应力过载的情况，即使用在承受动载荷的木质工作台框架、物料托架上，也能保持长期的结构稳定性。针对户外使用的木构场景，该结构的拼接缝隙设计为微缝配合，雨水不会长时间积存在拼接缝隙内部，可降低木材受潮腐朽的概率，延长整体结构的户外服役周期。
