木质握柄式调节旋钮结构设计

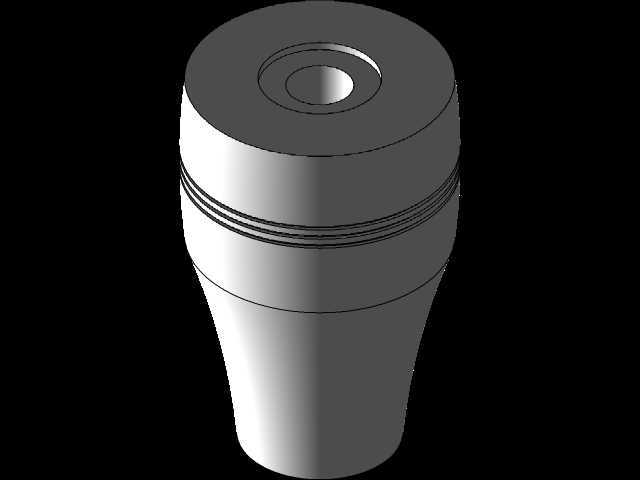

　　这类带木质握体的旋钮，常应用在需要手动精细调节的中小型设备操作端，比如老式台式机床的进给微调位、木工台锯的靠山锁紧调节、实验室小型试验台的档位切换端，也会出现在部分复古风格工业设备、手动工装的操作界面上，相比全金属旋钮，木质握段的防滑性更好，冬季操作不会有冰手的触感，长时间握持调节也不容易磨手，适合需要频繁拧动、施力大小适中的调节场景。从结构上看，整个旋钮分为三个功能段，最前端是金属嵌装的内凹连接端，内部做了适配标准六角螺柱的卡槽，安装时直接套在设备伸出的调节螺柱上即可，不需要额外的紧固件，靠卡槽的配合间隙控制转动旷量，安装边界上要注意，前端金属段的外径比木质握段小一圈，设备面板上对应的安装开孔只要略大于金属段外径、

　　小于木质握段的最大外径即可，不需要做复杂的沉台结构，安装后木质握段的端面会贴在设备面板外侧，起到轴向限位的作用，不会出现旋钮过度推入设备内部的问题。中间的木质握段做了收腰式的流线外形，不是等直径的圆柱结构，靠近前端连接端的位置直径最大，往尾端方向逐渐收窄后再微微放大，这种曲面设计完全贴合人手握持时的指腹弧度，拧动时四指可以自然搭在收腰位置，施力时不会打滑，握段表面做了光滑的圆弧过渡，没有尖锐的棱角，即使快速拧动也不会刮伤手部。握段上的两道环形凹槽不是装饰结构，一方面可以增加握持时的摩擦力，另一方面在做木质件加工时，这两道槽可以作为涂装、浸蜡的分界位，也能在木材受潮膨胀时预留一定的形变空间，避免木质握段因为温湿度变化出现开裂的问题。

　　尾端的金属端盖做了圆弧收边，和木质握段的尾端紧密压合，既可以封闭木质握段的端面，避免木材端部直接暴露在空气中吸潮变形，也能在旋钮拧到极限位置时，尾端的金属面可以承受轴向的顶紧力，不会把木质端面顶坏。设计这类旋钮的时候，首先要确认前端连接卡槽的尺寸，必须和设备端的调节螺柱完全匹配，卡槽的深度要足够，确保螺柱插入后不会在转动时滑脱，卡槽的公差要控制在合理范围，过松会导致转动旷量太大，调节精度不足，过紧则会导致安装困难，甚至在安装时撑裂前端的金属嵌件。木质握段的选材要选用密度均匀、不易变形的硬木，加工时要顺着木材纹理走刀，避免后期使用过程中出现木纹方向的开裂，握段的外表面要做打磨抛光处理，去除所有的毛刺，表面可以做浸蜡或者清漆涂层，

　　提升耐脏性和防潮能力。金属部分的嵌件和端盖，要做防锈处理，因为这类旋钮经常会被人手接触，手上的汗渍会腐蚀金属表面，做镀锌或者发黑处理可以有效提升使用寿命。在实际选型适配的时候，要根据调节需要的扭矩大小选择对应的尺寸，如果是需要大扭矩锁紧的位置，要选握段直径更大的款式，利用更大的力臂降低操作时需要的施力大小，如果是精细微调的场景，可以选直径稍小的款式，转动时的角度控制会更精准。安装时要注意，旋钮和设备面板之间要预留0.1到0.2毫米的间隙，不能完全压死在面板上，否则转动时会和面板产生摩擦，导致操作手感发涩，长期摩擦还会磨损木质握段的端面。另外，这类旋钮的金属嵌件和木质握段之间是压装配合，设计时要控制压装的过盈量，过盈量太小会导致金属件和木质件之间出现相对转动，旋钮拧动时金属嵌件不跟转，完全失去调节作用，过盈量太大则会在压装时撑裂木质握段，导致零件报废。从使用场景的适配性来看，这类旋钮不适合在有强腐蚀、高湿度的恶劣工业环境下长期使用，木质部分在这类环境下容易出现发霉、变形的问题，更适合在常规室内环境的设备上使用，比如普通加工车间的操作设备、民用类加工工具、教学用试验设备等，在这些场景下，它的握持舒适度优势会比全金属旋钮更明显，同时复古的外观也能提升设备的整体质感。
