埃特里尔河D25插接式连接基座结构

　　该结构件多用于户外管线接驳、小型设备快装工位的对接场景，在需要频繁拆装、快速对位的管路或功能模块连接环节，这类插接式基座能大幅降低现场装配的对位难度，减少紧固件的使用数量，提升运维拆装的效率。从实际使用场景来看，这类构件常配套在户外小型流体输送管线、临时布设的功能模块对接端，承担对接定位、承载插接载荷、限制对接件径向与轴向窜动的作用，不需要额外加工复杂的安装基面，依靠自身的插接配合结构就能完成初步定位，后续仅需少量紧固件即可完成锁固。

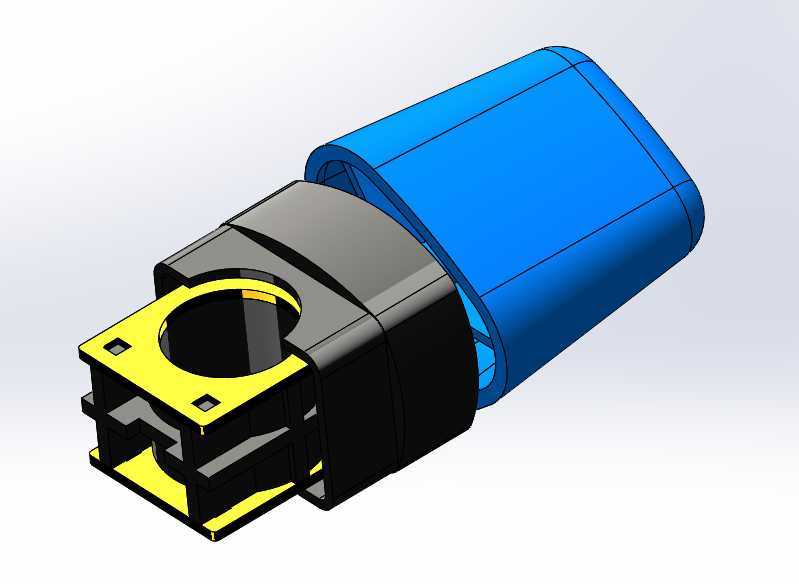

　　从功能特性上看，该构件采用三段式复合结构设计，蓝色段为插接护套，采用大圆角过渡的筒型结构，内壁做了适配对接件外径的公差配合设计，对接时能起到导向导入的作用，避免硬插接造成的配合面刮损；黑色段为主体承载框架，承担整个构件的结构强度支撑，框架上预留的镂空槽一方面是为了减轻构件自身重量，另一方面是为对接件上的卡接凸台预留避让空间，同时在装配时能通过镂空位置直观观察对接件的插入深度，判断是否装配到位；黄色段为定位安装面，上面预留的四个方形定位沉孔，是用于和安装基面做定位锁固的结构，沉孔设计能让锁固螺丝的头部完全沉入安装面以下，不会突出表面干涉对接件的插接动作，中间的大尺寸通孔是流体或穿线的过孔，孔边缘做了倒角处理，避免穿装管线时刮损管线外壁。

　　设计思路上，该构件优先考虑了快装场景的操作容错性，插接护套的入口端做了比配合段大0.8mm的导入锥度，即使对接件存在小角度的偏斜，也能顺着锥面滑入配合段，降低现场操作的对位精度要求；主体框架的加强筋布局沿着插接受力方向布置，在插接动作的施力方向上做了壁厚加厚处理，避免反复插拔造成的框架开裂；定位安装面的平面度公差控制在0.1mm以内，保证安装后整个构件的插接轴线和安装基面保持垂直，避免长期插接受力不均造成的配合面偏磨。

　　从安装边界来看，该构件的安装基面需要预留至少和黄色定位面等大的平整区域，四个沉孔的中心距按照标准孔位设计，适配常规的M4锁固螺丝，安装时螺丝的锁附扭矩控制在1.2N·m即可，避免扭矩过大压裂安装面；插接段的配合长度为蓝色护套段的整体长度，对接件的插入深度需要达到护套段长度的三分之二以上，才能保证卡接结构完全咬合，不会在使用过程中出现松脱；构件整体的径向最大尺寸为蓝色护套段的外径，安装时周边需要预留至少5mm的操作空间，方便手部握持完成插拔动作，也避免周边构件干涉插接操作。

　　在实际工况适配性上，该结构的配合间隙设计考虑了户外使用的温度形变余量，在-20℃到60℃的环境温度区间内，配合面不会因为材料热胀冷缩出现卡滞或间隙过大松旷的问题；主体框架的棱角位置都做了R1以上的圆角处理，避免操作时划伤作业人员，也减少应力集中造成的构件断裂风险；过孔的孔径设计预留了足够的穿装余量，除了流体管路之外，也可以穿装多组控制线缆，适配多场景的接驳需求。
