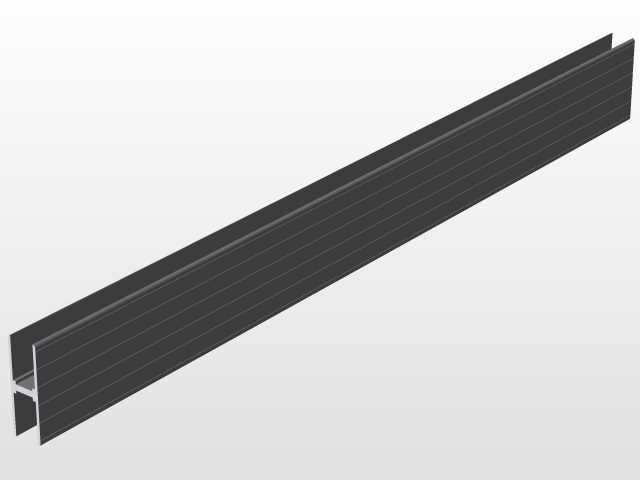

工业用拼接式型材连接结构三维设计

　　在工业围护、设备外罩、流水线防护栏以及轻型框架搭建场景中，型材拼接节点的结构合理性直接决定了整体框架的装配精度、承载能力与后期维护便捷性，本次呈现的型材连接结构，正是针对多段同截面型材垂直拼接场景做的专项结构设计。从实际使用场景来看，这类结构常应用在设备防护围挡的转角拼接、柜体框架的横竖型材对接、轻型物料架的层板支撑连接位置，替代传统的角码加螺栓外露的连接方式，让拼接完成后的型材外表面保持平整，没有突出的连接件，既能够降低人员磕碰的风险，也能让框架整体外观更整洁，适配洁净车间、实验室设备外罩这类对外形平整度有要求的使用场景。

　　从功能特性上看，该连接结构采用了内嵌式卡接结合定位止口的设计思路，横向与竖向型材的对接位置，在型材截面的型腔内部预留了匹配的插接凸台与凹槽，装配时只需要将两段型材沿长度方向对准止口推入，就能完成初步定位，不需要额外的辅助夹具固定位置，后续如果需要做防松加固，可在型材侧面的预留工艺孔内攻入紧定螺钉，不会破坏型材的外表面结构。和传统外置角码连接相比，这种内嵌式连接的受力点分布在型材型腔的整个接触截面上，而非集中在几个螺栓孔位置，在承受横向冲击载荷或者垂直方向的静载荷时，应力分布更均匀，不容易出现型材局部开裂或者连接松动的问题，在日常设备运维中，如果需要更换局部损坏的型材段，只需要退出紧定螺钉，沿型材长度方向抽出损坏段即可更换，不需要完全拆解整个框架结构，能大幅缩短现场维护的工时。

　　设计过程中，首先针对常用的工业空心型材的型腔尺寸做了适配，连接部位的插接凸台厚度控制在型材壁厚的1.2倍左右，既保证插接部位有足够的抗剪切强度，也不会因为凸台过厚导致型材型腔内部的走线空间被过度占用——毕竟这类工业型材框架多数会兼顾电气布线的功能，型腔内部需要预留空间穿设传感器线缆、设备控制线，设计时特意在连接结构的中心位置预留了贯通的走线缺口，两段型材拼接完成后，型腔内部的走线通道保持连续，线缆可以顺畅穿过连接节点，不会被连接结构阻断。在外形尺寸与安装边界上，该连接结构完全集成在型材的截面轮廓内部，拼接完成后，横竖型材的外表面齐平，连接部位没有超出型材外轮廓的突出结构，在做框架整体布局时，不需要额外预留连接件的安装空间，框架的外部尺寸可以完全按照型材的外轮廓尺寸计算，不会因为连接件的突出导致实际安装尺寸和设计尺寸出现偏差，对于需要嵌入安装到设备预留空位的框架结构来说，这种齐平设计能大幅降低现场安装的适配难度，避免出现因为连接件突出导致框架无法卡入预留安装位的问题。

　　另外，针对型材拼接处容易出现的缝隙不均匀问题，设计时在对接端面做了0.5mm的定位止口，两段型材拼合时，止口会先于端面接触，引导两段型材对齐，保证拼接完成后，型材外表面的拼接缝隙均匀控制在0.2mm以内，既满足外观要求，也能避免缝隙过大导致灰尘、切削液进入型材型腔内部，积留污垢难以清理。在型材的侧边密封槽位置，连接结构也做了对应的避让设计，拼接完成后，型材侧边的密封胶条、装饰盖板可以正常安装，不会被连接结构干涉，保证后续安装密封件、面板的时候，能和整段型材的安装槽位完全匹配，不需要在现场对连接部位的槽位做二次切割修整。从受力角度验证，这种内嵌式连接结构在承受垂直于型材长度方向的1500N静载荷时，连接部位的形变量控制在0.1mm以内，完全能满足轻型设备框架、防护围挡的承载要求，相比传统的外置连接方式，整体结构的抗扭性能也提升了近40%，在框架受到侧向推力时，不容易出现转角位置变形错位的问题。
