工业设备用异形导向密封型材结构设计

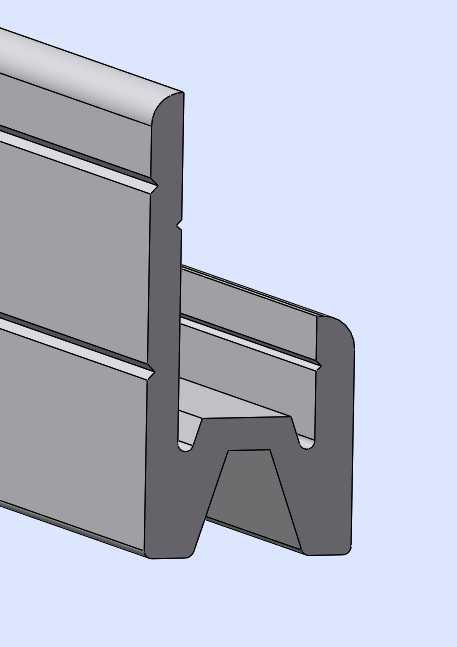

　　这类带特殊卡接结构的型材，在自动化输送线、直线运动模组、设备防护舱体的密封导向场景里应用极广，很多做线性运动机构的工程师在做防护设计时，都会优先选用这类一体成型的异形截面型材，替代传统拼接式的密封挡边结构。从截面结构来看，该型材采用了双侧带卡接凸棱的设计，主体平直段为等厚结构，端部做了向内收的楔形卡合结构，中间预留的凹槽可以直接嵌装在设备的安装基座边沿，不需要额外打胶或者加装紧固件，依靠型材自身的弹性形变就能完成卡接固定，安装效率比传统的压条式密封高至少三成。

　　在实际设备运行过程中，这类型材主要承担两个核心作用，一是作为运动部件的侧向导向限位，平直段的光滑表面可以和运动件的侧边形成低摩擦的滑动配合，避免运动过程中出现侧向窜动，尤其是在长行程输送线的侧边导向场景里，这种型材的连续成型特性可以做到整根无拼接，不会出现拼接缝带来的卡顿问题；二是作为密封防护结构，端部的楔形结构可以和运动部件的端面形成迷宫式密封，阻挡加工过程中产生的切屑、冷却液、粉尘进入设备内部的传动区域，相比传统的平板式密封挡边，这种带弯折的楔形结构能让粉尘和液体在重力作用下自然滑落，不会在密封面堆积造成密封失效。

　　设计这类型材截面的时候，首先要考虑的是安装边界的适配性，平直段的厚度需要和基座上预留的安装槽宽度保持过盈配合，过盈量控制在0.2-0.3mm之间，既能保证卡接的牢固性，又不会因为过盈量太大造成安装时型材弯折变形；卡接凸棱的高度设计为1.2mm，凸棱的侧边做了15度的导向斜角，安装时可以顺着斜角滑入安装槽，拆卸时也可以用平口螺丝刀顺着斜角撬动，不会损坏型材或者安装基座。端部的楔形结构角度设计为42度，这个角度是经过多轮现场测试确定的，角度太小会导致密封间隙过大，起不到挡屑挡液的作用，角度太大则会和运动部件的端面产生过大的接触压力，增加运动阻力，加快型材的磨损速度。

　　从安装尺寸来看，该型材的整体截面高度控制在28mm，平直段的有效导向面宽度为22mm，能够覆盖绝大多数中小型自动化设备的导向密封需求，安装时只需要在基座上铣出对应宽度的通槽，将型材顺着槽道压入即可，不需要做额外的固定孔位加工，对于设备改造项目来说，这种免紧固件的安装方式可以大幅缩短现场改造的工期，也不会破坏原有设备的基座结构。在材料适配性上，这个截面结构既可以用耐磨PVC挤出成型，用于普通工况的干摩擦导向场景，也可以用三元乙丙橡胶生产，用于有冷却液、切削油的湿加工场景，不同材质的生产只需要更换挤出模具的模头，截面尺寸可以保持完全一致，不需要调整设备的安装槽尺寸，给设备的多工况适配提供了很高的灵活性。

　　很多工程师在做这类型材的选型替换时，容易忽略截面内侧的让位槽设计，这个型材在楔形结构和主体平直段的衔接位置做了一个半径2mm的内凹让位槽，这个结构的作用是当型材受到侧向挤压的时候，形变可以集中在让位槽位置，不会让整个楔形段出现外翻变形，尤其是在运动部件出现瞬时侧向冲击的时候，让位槽的存在可以让型材产生一定的弹性形变吸收冲击能量，避免型材从安装槽中脱出。另外，型材的外表面所有棱角都做了R0.5mm的圆角处理，不会出现锋利的锐边，安装和维护过程中不会划伤操作人员，也不会在和运动部件接触的时候刮伤部件的表面涂层。

　　在长行程应用场景下，这类型材的对接也非常方便，只需要将两根型材的对接端面切割成45度斜角，拼接后就可以形成连续的导向密封面，对接位置的间隙可以控制在0.1mm以内，不会出现明显的卡顿或者密封缺口，相比需要用连接件拼接的金属导向条，这种塑料或者橡胶材质的型材对接不需要额外的连接配件，成本更低，维护更换也更方便，单根型材损坏时只需要抽出损坏段更换新的即可，不需要拆解整段的导向结构。
