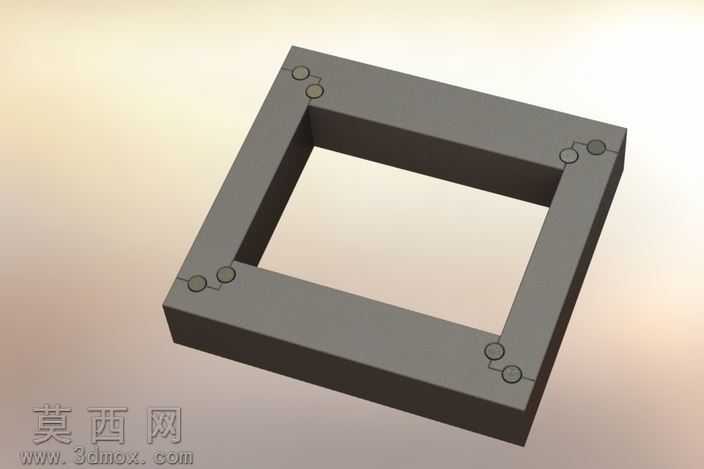

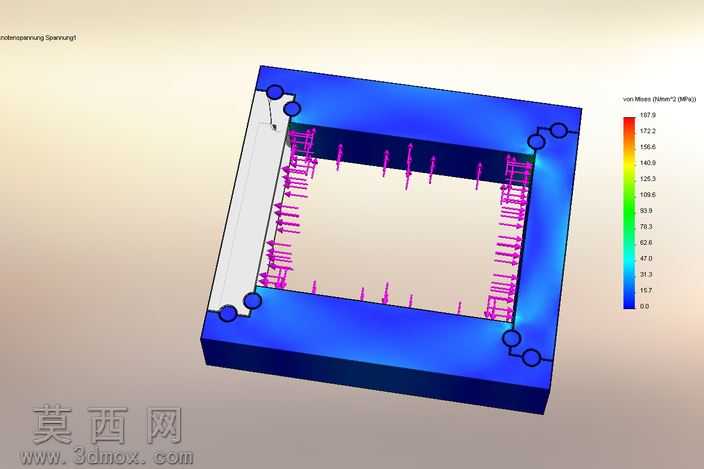

本作品为框型结构压缩模具的三维设计方案,建模阶段采用SolidWorks完成全参数化结构搭建,首先以矩形闭合框体作为模架基础基体,通过草图绘制确定模架的内外轮廓尺寸,对模架四个转角位置做圆角过渡处理,同时在转角处设计圆形定位孔结构,用于合模过程中的精准导向定位,避免压合作业时出现模架错位偏移的问题。模架主体采用拉伸凸台命令生成基础实体,对模架的内圈工作面做平面度约束,保证压合过程中受力面的平整性。在模架的内圈侧壁及底面区域,设计了阵列排布的紫色标识结构,用于模拟压合过程中物料的受力传导路径,直观展示压缩作业时压力在模腔内的分布走向,辅助验证模架结构的受力合理性。渲染阶段采用实体金属材质赋予模架主体,通过蓝白渐变的色彩映射模拟模架受力后的应力分布效果,配合右侧的应力色阶标尺,可以清晰对应不同区域的受力数值区间,让结构受力状态可视化呈现。材质设置上区分了模架基体的金属质感与受力路径标识的高亮紫色效果,通过光影调整突出模架的立体结构,让转角定位结构、内圈工作面、受力路径标识的层次清晰可辨。设计思路围绕压缩模具的简易连接装配需求展开,摒弃复杂的冗余结构,以闭合框型模架作为核心承载结构,通过转角定位结构实现上下模的快速对接,无需额外复杂连接件即可完成模具的组装定位,大幅降低模具的装配难度与制造成本。结构设计上重点考量压合作业时的受力均匀性,通过内圈平整工作面保证压力垂直传导至模腔内的物料,阵列排布的受力路径标识对应模腔内的压力传导节点,可用于验证不同压合参数下的模架受力状态,避免出现局部应力集中导致模架变形的问题。整体模型完整还原了简易压缩模的核心结构特征,既可以作为压缩模具结构设计的参考案例,也可用于压合工艺的受力模拟教学演示,帮助设计人员快速理解框型压缩模的工作原理与结构设计要点。
