可调式工件定位压紧工装夹具结构

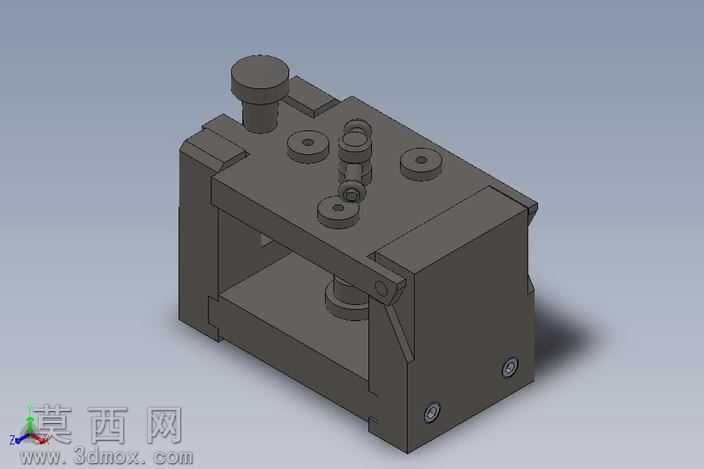

本作品为一款可调式工件定位压紧工装的三维结构模型，采用SolidWorks完成全参数化建模，整体建模过程遵循机械工装设计的装配逻辑，所有零件均按实际加工工艺要求构建特征，无冗余几何元素，模型可直接导出工程图用于生产参考。模型整体采用框式开式主体结构，主体框架为一体式铣削成型的箱型基座，基座两侧设置有定位滑槽，用于适配不同宽度工件的定位需求，框架前部采用铰接式压臂结构，可实现快速开合，方便工件的上下料操作。模型顶部设置有多个调节旋钮与压紧柱，其中主调节旋钮采用滚花防滑造型，通过螺旋传动结构驱动内部压头实现垂直方向的压紧动作，其余辅助定位柱可根据工件外形调整伸出高度，实现异形工件的多点位稳定夹持。模型渲染阶段采用哑光金属材质模拟实际工装的碳钢喷塑表面质感，对旋钮、铰接轴等活动部件做了金属光泽区分，基座底部的紧固螺丝采用内六角圆柱头标准件建模，所有配合面均做了倒角、圆角工艺处理，还原真实工装的加工细节。设计思路上，该工装针对小型精密零件的机加工、装配工序定位需求设计，兼顾了夹持稳定性与操作便捷性，开式框架结构可避免加工过程中的刀具干涉，多点可调的压紧结构能够适配一定尺寸范围内的不同规格工件，减少专用工装的制作成本，铰接压臂的快开设计能够有效缩短工件装夹时间，提升工序加工效率。模型所有运动部件均做了装配约束验证，压紧旋钮的螺旋行程、压臂的开合角度均符合实际使用逻辑，不存在干涉错位问题，各零件的壁厚、连接强度均按实际工装的受力情况设计，可作为同类工装设计的参考案例，也可用于虚拟装配教学、工装结构演示等场景。
