六角形扳手专用多孔冲压加工工装

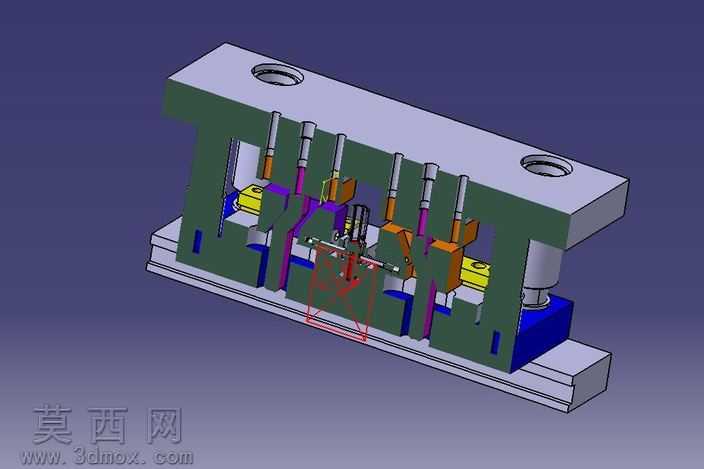

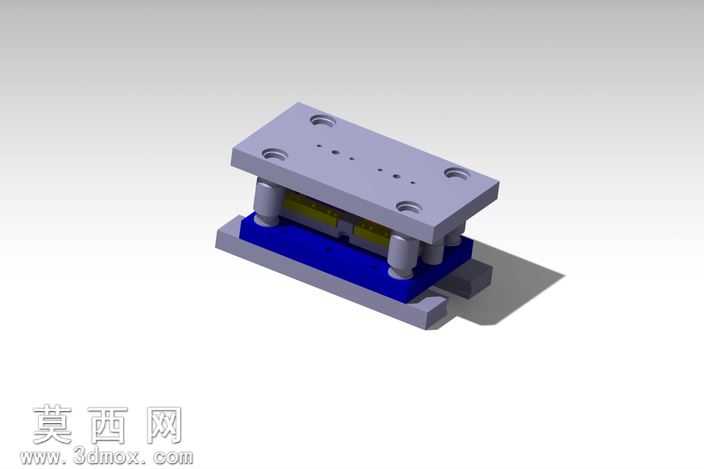

本模型为针对六角形扳手加工设计的多孔同步冲压工装，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工装的设计规范，对各部件的装配公差、配合间隙进行了合理预留，确保模型可直接转化为生产加工参考。模型整体采用上下模分体式结构设计，上模座设置有标准安装定位孔，可适配常规压力机的装夹接口，上模部分集成了多组成型冲头，冲头排布对应六角扳手的加工工位，可一次装夹完成多件工件的同步冲压加工，大幅提升加工效率。下模部分设置有对应的成型凹模与工件定位槽，定位槽的轮廓完全匹配六角形扳手的坯料外形，可实现工件的快速装夹定位，避免加工过程中出现工件偏移的问题。建模过程中对各部件的材质进行了区分设置，上下模座采用调质模具钢材质，冲头与凹模采用高硬度合金工具钢，导向部件采用耐磨轴承钢，不同材质在渲染时通过差异化的金属质感进行区分，模架部分呈现哑光深灰金属质感，冲头与凹模呈现亮面淬火金属质感，导向部件呈现光滑镀铬质感，整体渲染效果清晰展现各部件的结构层次与装配关系。设计过程中重点考虑了工装的刚性与加工精度，上下模之间设置有精准的导向结构，确保合模过程中冲头与凹模的对位精度，避免出现冲头偏磨、工件成型尺寸超差的问题；同时在模架内部设置有合理的避让空间，既保证了工装整体的结构强度，又为工件取放、废料排出预留了足够的操作空间。该工装的设计思路围绕小尺寸五金零件的批量加工需求展开，通过多工位同步加工的结构设计，在保证加工精度的前提下压缩单件加工的辅助时间，适配五金加工行业的批量生产场景，模型完整还原了工装的所有装配细节，各部件均可独立拆解查看，可作为同类五金加工工装设计的参考案例，也可用于机械加工工装相关的教学演示场景。
