可调节四支腿铝桁架支撑承载装置

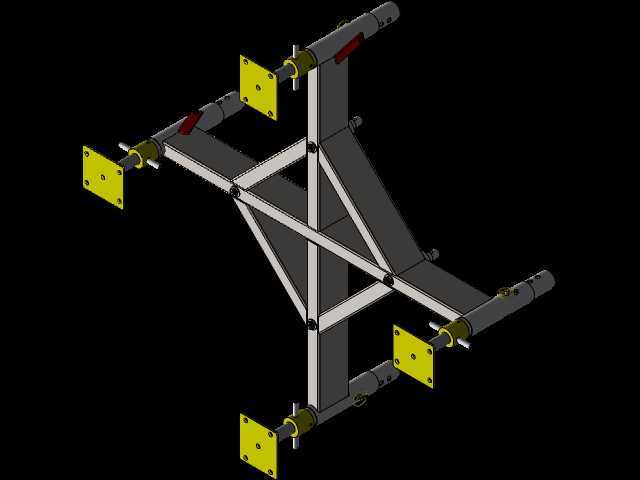

　　在户外临时舞台搭建、展会特装展位布设、小型临时设备架设这类需要快速布设稳定承载基础的场景里，这类可调式铝桁架支撑结构的使用频率非常高，区别于传统的焊接固定支座，它的核心优势在于可以快速适配不平整的安装基面，同时兼顾轻量化与足够的结构强度，不需要现场做混凝土基础或者复杂的预埋件处理，就能快速完成承载平台的调平与固定。从结构组成来看，整个支撑装置采用交叉桁架式的主体框架，四根主支腿分布在框架的四个角点位置，主体框架的杆件采用铝合金型材拼接，交叉的腹杆布局可以把单点承载的荷载快速分散到整个框架截面，避免局部应力集中导致的杆件变形，相比同尺寸的方管焊接框架，这种三角交叉的桁架结构在同等自重下的抗扭、抗弯刚度能提升40%以上，

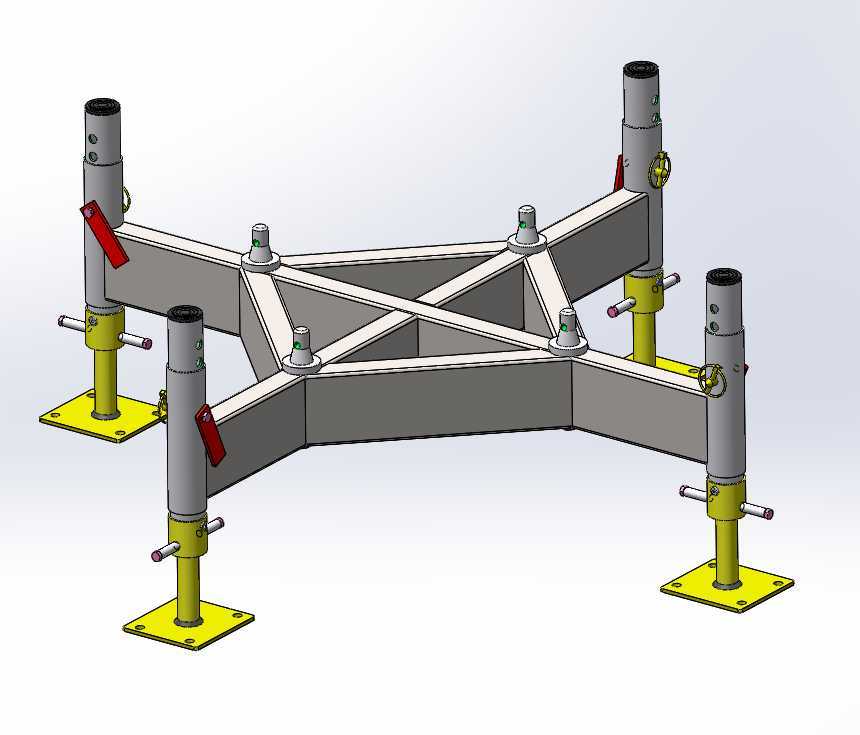

　　非常适合需要频繁转场搬运的临时支撑场景。每根支腿都做了两级可调设计，下部的黄色支座部分带有摇把式的调节机构，通过梯形螺纹传动来实现支腿高度的粗调，调节行程可以覆盖常规场地150mm以内的高度差，支腿底部是方形的接地底板，底板上预留了螺栓固定孔，在硬质铺装地面可以通过膨胀螺栓做二次固定，在软质地面也可以搭配垫板增大接地面积，避免支腿受压下沉；上部的灰色柱体部分带有快锁式的插销定位结构，可以根据实际需要的支撑高度做档位式的快速调整，锁止结构旁附带的红色安全卡扣可以在插销到位后自动锁死，避免设备受振动影响导致插销滑脱引发安全事故，支腿侧面还设置了小型的手轮式微调机构，在粗调到位后可以做毫米级的高度微调，

　　保证整个支撑面的水平度误差控制在安装要求范围内。设计过程中首先要考虑的是荷载传递路径的合理性，上部承载的荷载通过四个支腿顶部的连接座传递到主框架，主框架的交叉腹杆采用等边角铝拼接，节点位置采用带定位凸台的连接块做紧固件连接，不需要现场焊接，所有零部件都可以拆解后打包运输，到现场后只需要常规的内六角扳手就能完成组装，单组支撑装置的组装时间不超过15分钟，非常适合应急搭建、快速转场的使用需求。安装边界方面，整个支撑装置收拢状态下的整体高度可以压缩到1.2米以内，完全展开后的最大支撑高度可以达到2.2米，支腿底部的方形底板尺寸为200mm见方，四个支腿的中心距形成的支撑跨距为1.8米见方，

　　安装时只需要保证四个支腿的落点位置没有明显的塌陷隐患，不需要额外的场地平整处理，通过支腿自身的调节机构就能完成水平校准；框架上部的连接座预留了标准的桁架连接接口，可以直接和常规规格的演出桁架、设备安装横梁做快速拼接，不需要额外加工过渡连接件。在实际使用过程中，这类支撑装置除了用作临时舞台的抬高支座，还可以作为小型户外设备的安装基础，比如临时布设的监测设备、小型投影装置、户外灯光架的支撑底座，相比传统的钢制脚手架支撑，它的自重更轻，零部件的标准化程度更高，日常维护只需要定期检查调节螺纹的润滑情况、锁止卡扣的磨损程度即可，不需要做复杂的防腐处理，铝合金材质本身的抗锈蚀能力可以满足户外多雨环境下的长期使用需求。结构设计时特意将调节机构的操作位置设置在支腿中部的站立操作高度，操作人员不需要蹲伏或者攀爬就能完成高度调节，摇把的转动阻尼经过匹配设计，单人就能完成单根支腿的高度调整，不需要额外的辅助工具；支腿上的刻度标识可以让操作人员快速读取当前的支腿高度，在多组支撑装置配合使用时，可以快速将所有支腿调整到同一高度，减少反复校准的工作量。
