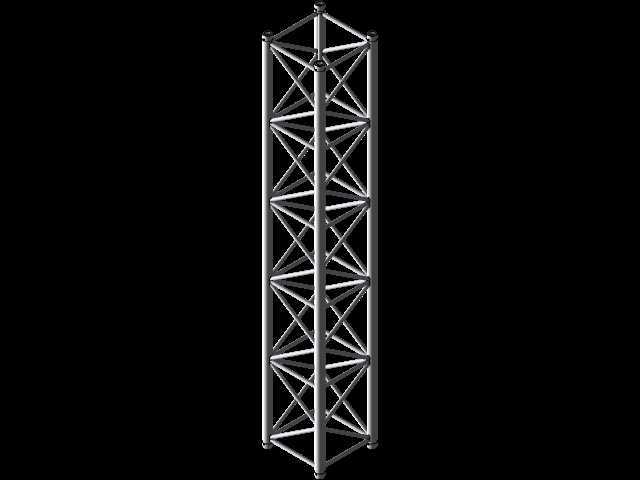

演出搭建用铝合金桁架标准段结构

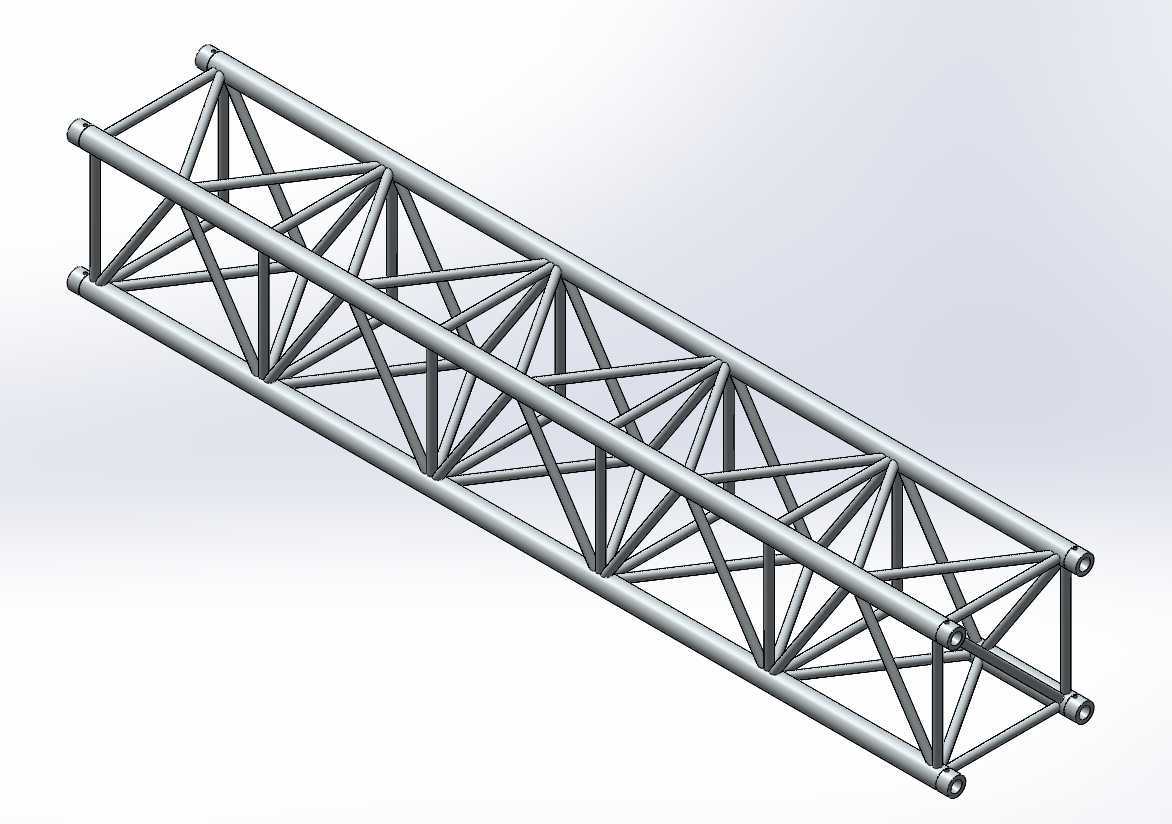

　　这款铝合金桁架单段长度为2500mm，主管采用350mm间距的平行排布设计，是演出会展搭建领域应用极广的通用支撑构件，日常多用于户外临时演出、商业展会展位搭建、室内演播室灯光吊挂、婚庆活动背景架搭设等场景，可承担灯光设备、音响阵列、喷绘背景、LED显示屏等多种挂载物的载荷，是临时搭建场景里模块化快装支撑体系的核心组成单元。

　　从实际使用的角度看，这类桁架的设计核心首先要兼顾结构强度与自重控制，整体采用三角形腹杆排布的空间桁架结构，四根平行主管作为主要承力构件，腹杆通过三角形稳定结构将主管连接为整体，相比平面桁架拥有更好的抗扭、抗侧向弯曲性能，即便在户外存在侧向风载、挂载物偏心布置的情况下，也能保持整体结构的稳定性，不会出现局部失稳变形的问题。铝合金材质的选用一方面是为了降低单段构件的自重，方便现场施工人员徒手搬运、拼接，不需要额外调用重型吊装设备就能完成中等跨度的架体搭设，另一方面铝合金的抗锈蚀性能也能满足户外多雨、高湿环境下的使用需求，日常存放不需要做特殊的防锈涂装维护，长期周转使用的损耗率更低。

　　在安装边界的设计上，单段桁架的两端主管端部预留了标准的快装连接接口，可与同规格的桁架段通过专用销钉快速拼接，不需要现场焊接或者打孔作业，单段2500mm的长度模数也适配多数搭建场景的跨度需求，既可以多段拼接组成大跨度的横梁结构，也可以搭配同规格的立柱、斜撑组成整体龙门架、井字架结构，适配不同高度、不同跨度的搭建要求。设计过程中需要重点校核腹杆与主管的连接节点强度，因为实际使用中节点位置是应力集中的核心区域，尤其是挂载点附近的腹杆，需要承担挂载物传递的局部载荷，腹杆的排布角度经过反复优化，既保证了受力传递路径顺畅，避免局部应力过大导致的杆件变形，也尽可能减少了不必要的材料冗余，控制整体自重。

　　从现场施工的实操角度出发，这类桁架的截面尺寸统一为350mm见方，配套的连接头、转角件、底座等辅件都可以通用互换，施工人员不需要额外记忆多种规格的适配规则，进场搭建时可以根据现场放线的尺寸快速组合，大幅提升搭建效率。桁架的主管外径、壁厚都经过载荷校核，单段在简支状态下的中间挂载能力可以满足常规演出灯光、音响的挂载要求，不需要额外增设中间支撑点，在搭设10米以内跨度的横梁时，仅需要两端做立柱支撑即可满足使用安全要求。另外，桁架表面做了光滑的氧化处理，没有尖锐的毛刺或者凸起，现场搬运、拼接过程中不会划伤施工人员，也不会刮坏挂载的线缆、幕布等附属物料。

　　在结构建模的过程中，需要严格控制每根腹杆的空间定位角度，保证腹杆与主管的相贯线完全贴合，这样才能还原实际焊接工艺的连接状态，后续如果需要做有限元受力分析，也能得到更贴近实际使用的应力分布结果，避免因为建模时的节点间隙导致仿真结果出现偏差。同时建模时要还原端部连接接口的尺寸公差，保证不同段拼接时的同轴度，避免现场安装时出现接口错位、销钉无法穿入的问题。这类桁架的模块化设计思路也决定了它的拓展性极强，除了常规的直线段之外，还可以搭配转角段、弧形段组成不同造型的架体结构，满足不同活动的造型搭建需求，不管是平直的展位横梁，还是带造型的演出背景架，都可以通过标准模块的组合实现。

　　实际使用中还要注意，这类桁架的挂载点需要尽量布置在节点位置，也就是腹杆与主管的连接处，避免在主管的跨中位置直接挂载重物，防止主管局部受弯产生变形，建模时也可以在节点位置预留挂载孔位的参考，方便后续施工时快速确定挂载位置，减少现场随意打孔对桁架结构强度的破坏。整体结构没有多余的装饰性构件，所有杆件都承担对应的结构受力作用，完全从实用角度出发设计，兼顾了强度、自重、安装便捷性、周转耐用性等多方面的工程需求，是临时搭建领域经过长期实际应用验证的成熟结构形式。
