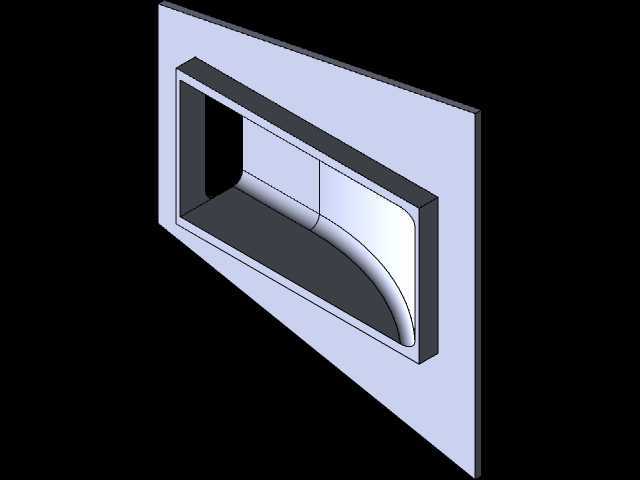

飞机嵌入式测风镜结构三维设计

　　在通航小飞机、低速无人机的机身侧部观测段，这类嵌入式测风镜是飞行员或机载观测设备获取外部气流直观状态、核对空速管数据的重要外露功能构件，区别于突出机身的外置风标结构，嵌入式安装的形式能最大程度降低对机身原有气动外形的干扰，避免额外产生紊流影响周边航电传感器的测量精度。从实际使用场景来看，这类测风镜通常布置在驾驶舱侧方、或者机载气象观测设备的对应观测窗口位置，不需要额外设计突出的安装支架，整个构件的外露面与机身蒙皮曲面完全齐平，日常飞行过程中不会因为突出结构产生额外的气动阻力，也能避免低空飞行时遭遇飞鸟、漂浮杂物撞击造成构件脱落的风险。

　　从功能特性上看，该测风镜的内部流道做了平滑的曲面过渡设计，没有直角转折或者突兀的截面突变，外部气流进入观测通道后能保持稳定的层流状态，不会在通道内部形成乱流导致观测到的气流方向出现偏差，通道内侧的观测面采用了倾斜的贴合设计，既可以让观测人员从机身内部清晰看到通道内的气流指示状态，也能避免外部光线在玻璃面形成漫反射干扰观测视线。构件的边框部分做了等宽的压边设计，安装时可以直接卡在机身蒙皮的预留安装开口上，压边内侧预留有密封胶条的安装槽位，装配后能保证和机身蒙皮之间的密封性能，避免高空飞行时出现舱内漏气、外部雨水渗入舱内的问题。

　　设计过程中首先要匹配对应机型的机身曲面曲率，整个构件的外安装面弧度必须和安装位置的蒙皮曲率完全一致，不能出现突出或者凹陷的阶差，否则会在飞行过程中在阶差位置产生局部气流分离，不仅增加飞行阻力，长期下来还会在该位置形成蒙皮表面的气动疲劳。内部流道的曲面设计需要反复做流体仿真验证，调整曲面的弧度参数，保证不同飞行迎角、不同侧滑角状态下，进入通道的气流都能保持稳定的流向，不会因为姿态变化出现气流在通道内回旋的情况，确保观测到的气流方向和实际外部来流方向保持一致。安装边界的尺寸需要严格匹配机身开口的公差要求，压边的宽度控制在合理范围，既保证足够的压接面积实现可靠固定，也不会因为压边过宽占用过多蒙皮内部的安装空间，影响周边航电线束、结构肋板的布置。

　　从结构细节来看，整个构件采用分体式装配设计，外框、内流道衬板、观测玻璃三个部分可以单独拆分加工，外框采用和机身蒙皮同材质的航空铝合金加工，保证和机身材料的热膨胀系数一致，避免高空温差变化下构件和蒙皮之间出现变形差导致密封失效；内流道衬板采用哑光黑色的非金属材质，减少通道内部的光线反射，提升观测时的对比度；观测玻璃采用高强度的航空有机玻璃，具备良好的抗冲击性能和透光率，边缘做密封倒角处理，装配后和衬板、外框之间采用航空密封胶粘接固定，不需要额外设计紧固件穿透玻璃，避免玻璃出现应力集中开裂的问题。

　　实际装配过程中，该构件不需要在机身内部设计复杂的安装支架，只需要在蒙皮开口位置涂覆密封胶后将构件从外侧嵌入，从内侧用环形的压圈通过紧固件固定在蒙皮的内部加强肋上即可，装配工序简单，后期维护时只需要拆开内侧压圈就可以整体更换构件，不需要对周边蒙皮做额外的修整。日常使用过程中，因为整个外露面和机身齐平，飞机地面清洗、除冰作业时不会出现清洁死角，也不会因为除冰液、清洗剂长期积存在构件缝隙里造成材料腐蚀，能有效降低日常维护的工作量。针对不同的机型安装需求，只需要调整外安装面的曲率参数、整体的长宽尺寸，内部的流道曲面结构可以直接沿用成熟的设计参数，不需要重新做流体仿真验证，能大幅缩短不同机型适配的设计周期，也能保证不同安装位置下的测风观测精度保持一致。
