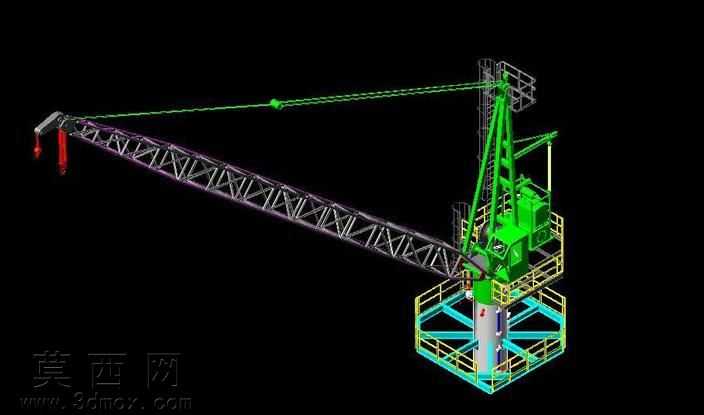

海上平台G20型起重机三维设计模型

本模型为适配海上离岸作业场景的G20型海上平台起重机，采用三维建模软件完成全参数化结构搭建，完整还原了该类起重装备的真实构造与作业形态。建模过程中严格遵循海上起重设备的设计规范，对各功能模块进行了精细化的结构拆解与装配还原：塔身采用立柱式支撑结构，底部搭配适配海上平台安装的六边形桁架式基座，基座设置多组护栏与操作平台，兼顾结构稳定性与海上作业的安全防护需求；起重臂为格构式桁架臂结构，通过精准的杆件排布模拟真实臂架的受力特性，臂架端部设置双起重吊钩与变幅钢丝绳导向结构，完整还原变幅、起升的作业传动逻辑；回转机构、操作室、爬梯与防护栏杆等附属结构均按照真实比例建模，各部件之间的装配关系清晰，可直观呈现设备的运动逻辑与安装方式。渲染阶段采用黑色背景突出设备主体结构，对臂架、塔身等金属结构件赋予高饱和度的绿色涂装材质，还原海上作业装备的防腐涂装特征，对基座护栏、操作平台等部件赋予金属质感材质，钢丝绳采用半透明的线性材质模拟张拉状态，吊钩部分采用醒目的红色材质标识，通过光影调整突出桁架结构的空间层次感，清晰展现各部件的连接关系与空间位置。设计过程中充分考虑海上平台的作业环境特性，基座结构预留了与平台甲板的安装接口，臂架长度与起升高度参数适配海上平台的物料吊装、设备转运作业需求，整体结构紧凑，在满足起重载荷要求的前提下尽可能降低设备自重，适配海上平台的承载限制。模型完整呈现了该型起重机的整体构造，可用于海上工程装备的结构认知、作业方案模拟、相关课程的教学演示场景，也可作为同类型海上起重设备设计优化的参考基础，帮助设计人员快速理解该类设备的结构组成与布局逻辑，为后续的参数调整、结构改进提供直观的三维参照。
