轻量化通风散热型摩托车盘式制动器三维设计

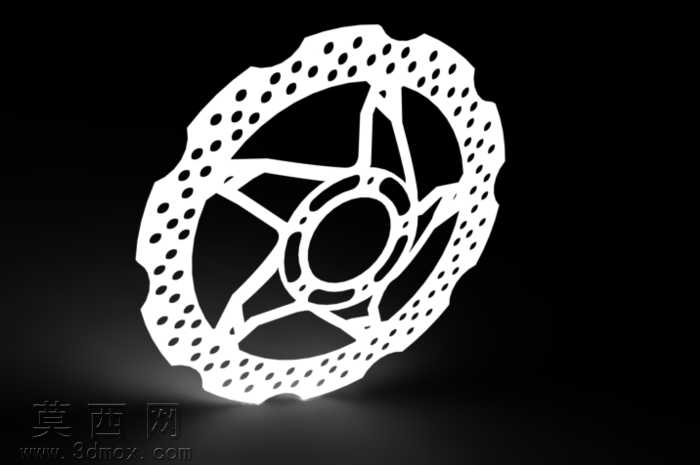

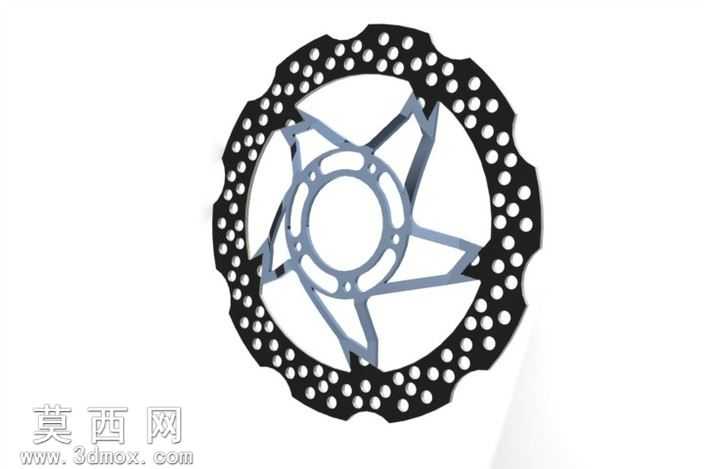

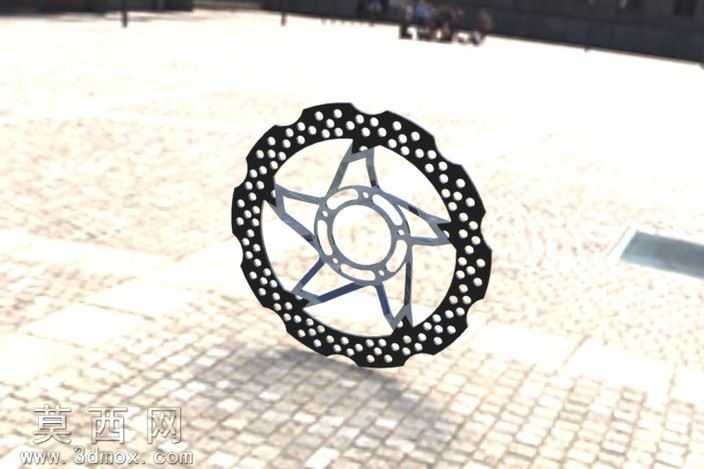

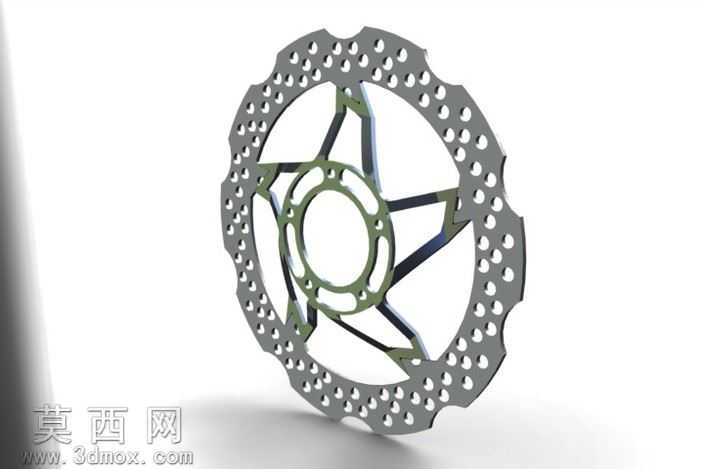

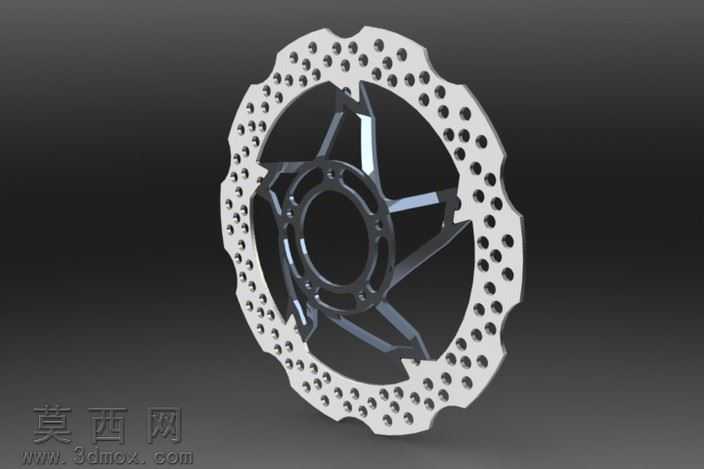

本作品为针对两轮车辆设计的盘式制动器三维模型，建模阶段以实际制动工况的性能需求为核心逻辑展开。首先进行制动盘基体的参数化建模，先绘制中心安装定位基准圆，确定与轮毂连接的安装孔位分布，保证安装同轴度公差符合装配要求，再向外延伸绘制制动摩擦工作面的环形轮廓，在摩擦工作面上均匀排布圆形通风散热孔，孔位采用交错阵列排布方式，既保证摩擦面的有效接触面积占比满足制动摩擦力矩要求，又能在制动盘高速旋转时形成贯穿的气流通道，快速带走制动摩擦产生的热量，避免长时间制动出现热衰减现象。制动盘外边缘采用波浪形异形轮廓设计，相比传统正圆形轮廓，能够在旋转过程中切割气流提升散热效率，同时可以在制动摩擦片贴合时排出磨屑，减少磨屑对摩擦面的异常磨损。中心连接支架采用五星辐条式镂空结构，在保证连接结构强度、承受制动扭矩的前提下，尽可能去除非受力区域的材料，实现整体结构轻量化，降低车轮旋转的簧下质量，提升车辆操控响应性。建模过程中对各部件的装配间隙进行精准设定，预留制动摩擦片的磨损补偿行程，保证制动动作的顺畅性。材质渲染阶段，制动盘摩擦工作面采用高碳铸铁材质表现，还原金属哑光磨砂的质感，体现摩擦面的粗糙接触特性；中心连接支架采用阳极氧化黑色金属材质，添加轻微的金属反光效果，区分与制动盘的材质差异；整体渲染采用深色渐变背景，搭配柔和的定向光源，突出制动器的结构轮廓与细节特征，清晰展现镂空结构、散热孔位、波浪边缘的设计细节。设计过程中兼顾了制动性能、散热效率、轻量化三个核心需求，通过结构优化平衡了各方面的性能指标，可用于车辆制动系统的结构展示、原理教学以及相关改装设计的参考。
