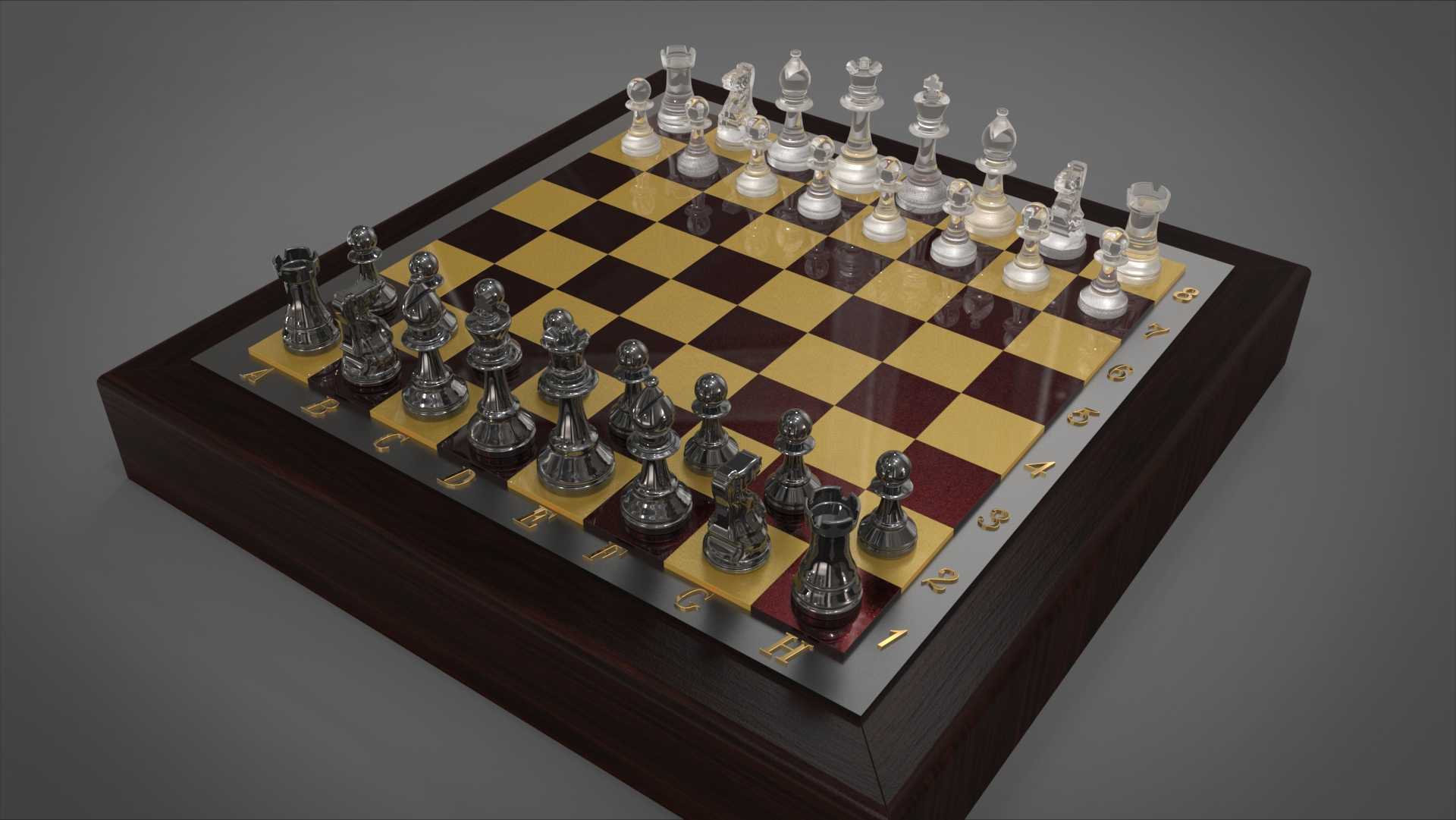

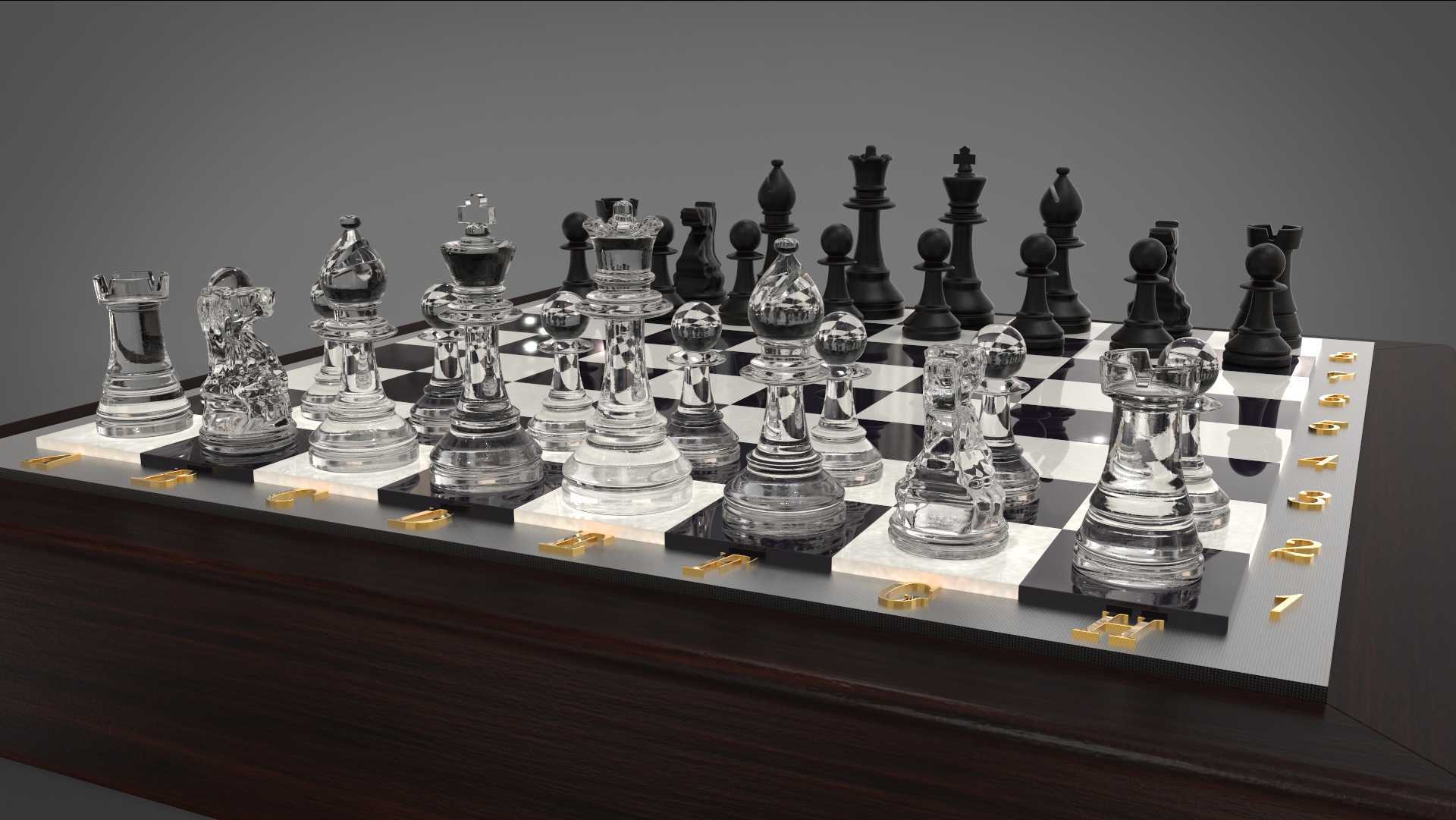

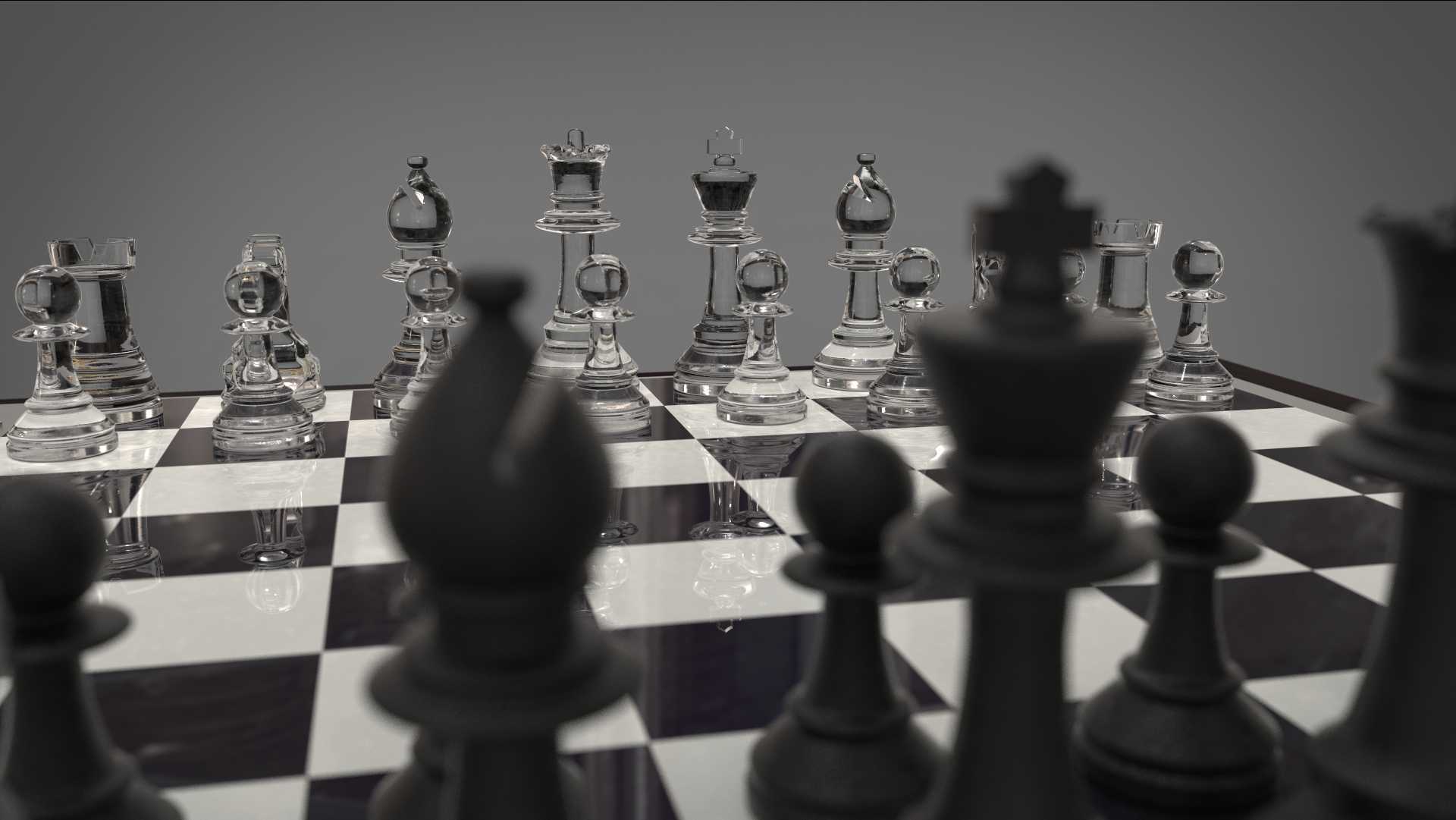

透明质感国际象棋棋子棋盘组合结构

　　这套国际象棋的三维结构设计，最初是为了验证透明材质构件在小尺寸精密成型中的公差匹配逻辑，整套构件包含32枚功能形态各异的棋子与标准8×8格棋盘，所有棋子的底部定位凸台都做了0.15mm的倒角处理，避免在棋盘格面滑动时出现卡滞。从实际应用场景来看，这类结构既可以作为高端休闲桌游的实体生产参考，也能作为文创展示类摆件的结构原型，部分做工业设计展示的展厅也会采用同类型透明材质棋具作为软装陈设，利用透明构件的光线折射特性提升空间质感。

　　设计过程中没有采用常规棋具的实木或注塑哑光材质思路，而是针对透明亚克力、光学玻璃两类常见的透明成型材料做了结构适配，每枚棋子的壁厚都控制在2.2mm-3mm区间，这个厚度区间既能保证透明材质的光线通透率，也能避免薄壁结构在脱模或者后期使用中出现碎裂问题。不同棋子的形态做了差异化的重心校准：王、后这类高度较高的棋子，底部配重腔的直径占到棋子总直径的72%，重心高度控制在总高度的1/3以下，哪怕棋盘出现15度以内的倾斜，棋子也不会出现倾倒；兵这类高度较低的棋子，直接将底部做了一体化的平面结构，省去额外配重的装配工序，降低批量生产的装配成本。

　　棋盘的格面尺寸严格遵循国际棋联的标准竞赛要求，单格边长为57mm，整个棋盘的外轮廓尺寸为510mm×510mm，边缘做了8mm宽的边框凸起，边框高度比格面高出1.2mm，既可以避免棋子被意外碰落到地面，也能在边框位置预留标识雕刻的空间。格面的黑白交替区域做了0.05mm的微高差处理，透明棋子放置在深色格面时，不会因为接触面完全贴合出现真空吸附的问题，挪动棋子时不会带起格面的装饰层。棋盘底部四个角位置设计了直径12mm、厚度2mm的硅胶垫安装槽，安装防滑垫之后，整个棋盘在玻璃、木质桌面的静摩擦系数可以达到0.6以上，正常推挪棋子的时候棋盘不会出现位移。

　　从结构建模的细节来看，所有棋子的曲面过渡都做了G2连续处理，没有尖锐的棱角，哪怕是骑士这类造型相对复杂的马头构件，所有的转折位置都做了R0.8mm以上的圆角，一方面是避免透明材质在棱角位置出现应力集中导致开裂，另一方面也能减少光线在棱角位置的杂乱折射，提升整体的视觉质感。棋子顶部的标识结构做了下沉0.3mm的凹槽处理，如果是做量产的话，可以在凹槽位置填充不同颜色的珐琅或者油墨，不需要额外粘贴标识件，长期使用也不会出现标识磨损脱落的问题。

　　考虑到不同场景的使用需求，整套结构还预留了模块化的调整空间：如果是做儿童使用的防摔款，可以在保持外部形态不变的前提下，将内部空腔填充软质配重材料，整体重量控制在单枚20g以内，掉落到地面也不会砸伤地板或者出现碎裂；如果是做高端收藏款，可以在棋子的空腔内部预留微型发光元件的安装位，布线槽沿着棋子的中心轴线布置，棋盘底部预留电池仓和触控开关的安装位置，实现棋子触碰发光的展示效果。所有的配合尺寸都做了公差带标注，棋子底部和棋盘格面的配合间隙控制在0.2mm-0.3mm，既保证滑动时的顺畅度，也不会因为间隙过大出现棋子晃动的问题。

　　在实际的结构验证过程中，还针对透明材质的成型缺陷做了结构优化，所有棋子的拔模斜度统一设置为1.5度，避免注塑或者浇铸成型时出现表面拉伤的问题；壁厚的过渡位置都做了渐变处理，没有出现壁厚突变的结构，防止透明件成型时出现缩痕、气泡这类影响通透度的缺陷。棋盘的格面拼接位置做了隐藏式的榫卯结构，不需要额外的粘接剂就可以实现格面的精准拼接，拼接后的平面度误差控制在0.1mm以内，棋子在整个棋盘表面滑动时不会出现卡顿的触感。
