湿法冶金工艺成套生产装置三维结构

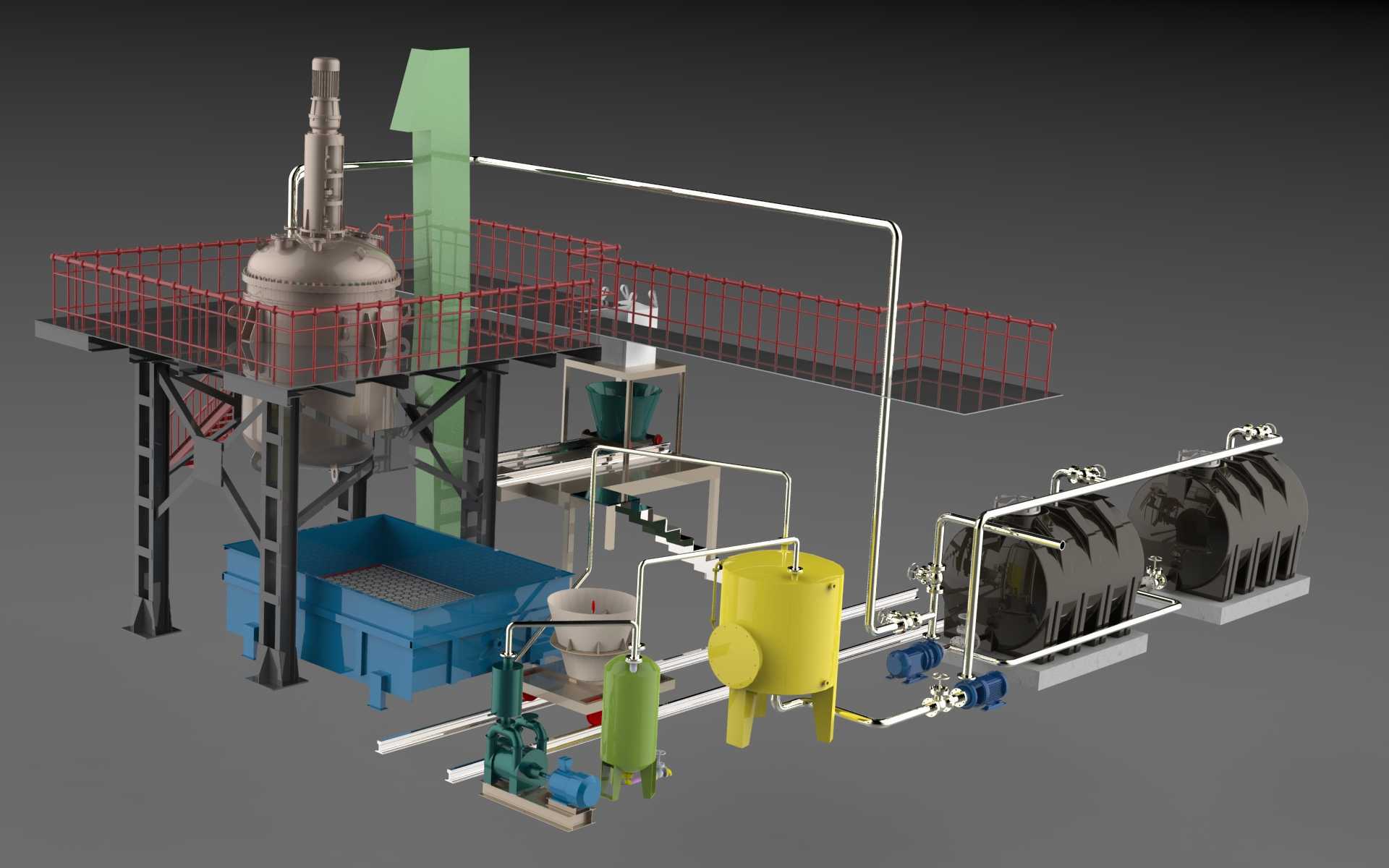

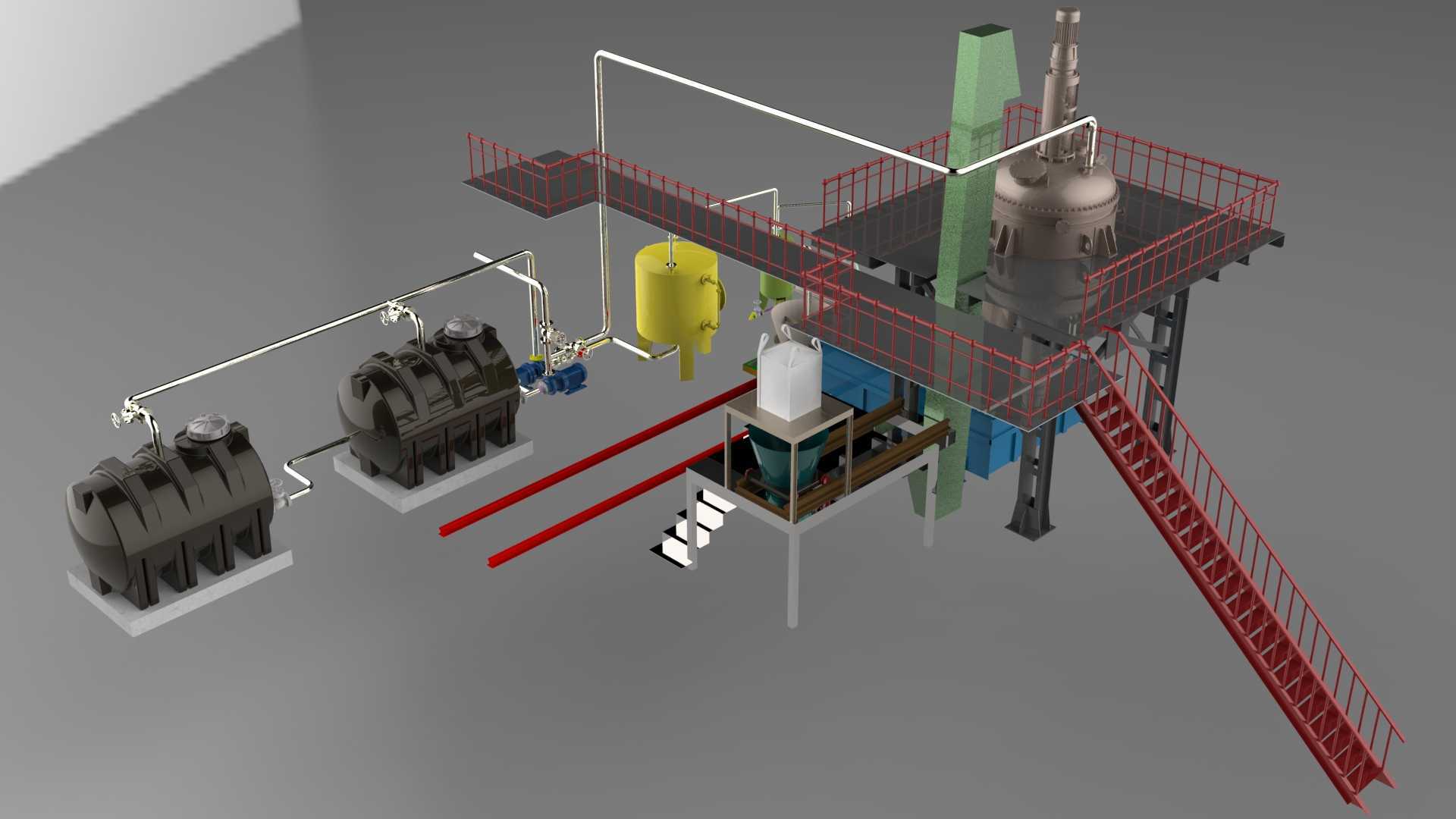

　　这套湿法冶金成套装置的三维结构，完整还原了有色金属湿法提取工段的核心生产布局，可直接用于产线规划阶段的空间校核、工艺路径推演以及施工前的碰撞检查。从现场安装边界来看，整套装置依托型钢搭建的高架操作平台作为核心承载结构，平台设置1.2米高的安全防护栏杆，预留了人员巡检通道与设备吊装检修空位，主平台标高根据核心反应釜的操作高度设定，确保反应釜顶部的加料口、排气口、人孔操作位距离平台面的高度符合人体工程学要求，避免操作人员长期俯身或抬手作业产生疲劳。核心浸出反应釜布置在平台左侧承重梁正上方，釜体采用支耳式支撑结构与平台钢梁连接，釜顶设置的排气管道沿平台立柱垂直向上延伸至废气收集总管，避免管线横向穿越巡检通道。

　　反应釜下方的出料口通过倾斜溜槽连接至低位的蓝色敞式集料槽，溜槽的倾斜角度根据浸出矿浆的流动特性设定，既保证矿浆依靠重力顺畅流动不堆积，又避免角度过大导致矿浆飞溅溢出。集料槽旁依次布置了浆料输送泵组、中间缓冲罐、药剂添加槽与黄色储液罐，各槽罐之间的工艺管线采用沿地面管架排布的方式，管线转弯处预留了法兰连接位，方便后期检修更换阀门与管道段，管线上的阀门操作手柄全部朝向巡检通道一侧，操作时无需探身至管线下方。装置右侧布置的多台密闭压滤设备，通过横向输送管线与前端储液罐连接，压滤设备底部设置了滤液收集槽与滤渣出料位，滤渣可直接通过配套的输送设备转运至下一处理工段，整套布局的物料流向遵循从左至右、从上至下的重力流辅助原则，

　　减少不必要的物料提升环节，降低输送泵的配置功率与运行能耗。设计过程中对各设备的安装间距做了严格把控，动设备与静设备之间预留了足够的检修空间，泵组周边预留了轴承更换、叶轮检修的操作空位，槽罐人孔前方预留了1.5米以上的操作空间，方便人员进入罐内做防腐层检查与清罐作业。工艺管线的排布避开了设备的吊装孔与检修通道，所有管线的支撑点都对应设置在地面预埋基础或平台钢梁上，避免管线重量直接作用在设备接口上造成接口应力变形。高架平台的楼梯设置在反应釜侧方，楼梯踏步宽度与高度符合工业操作平台的安全规范，楼梯入口处避开了物料输送的主干道，防止人员上下楼梯时与转运物料的叉车或手推车发生碰撞。整套装置的三维结构对每一处连接节点都做了还原，

　　包括平台钢梁的螺栓连接位、管线的法兰对接结构、槽罐的支腿固定结构、泵组的减震底座结构，能够直接作为非标设备设计、管线综合排布、现场安装交底的参考模型，帮助设计人员提前发现布局中存在的操作干涉、检修空间不足、管线碰撞等问题，减少现场施工阶段的设计变更，缩短产线建设的周期。
