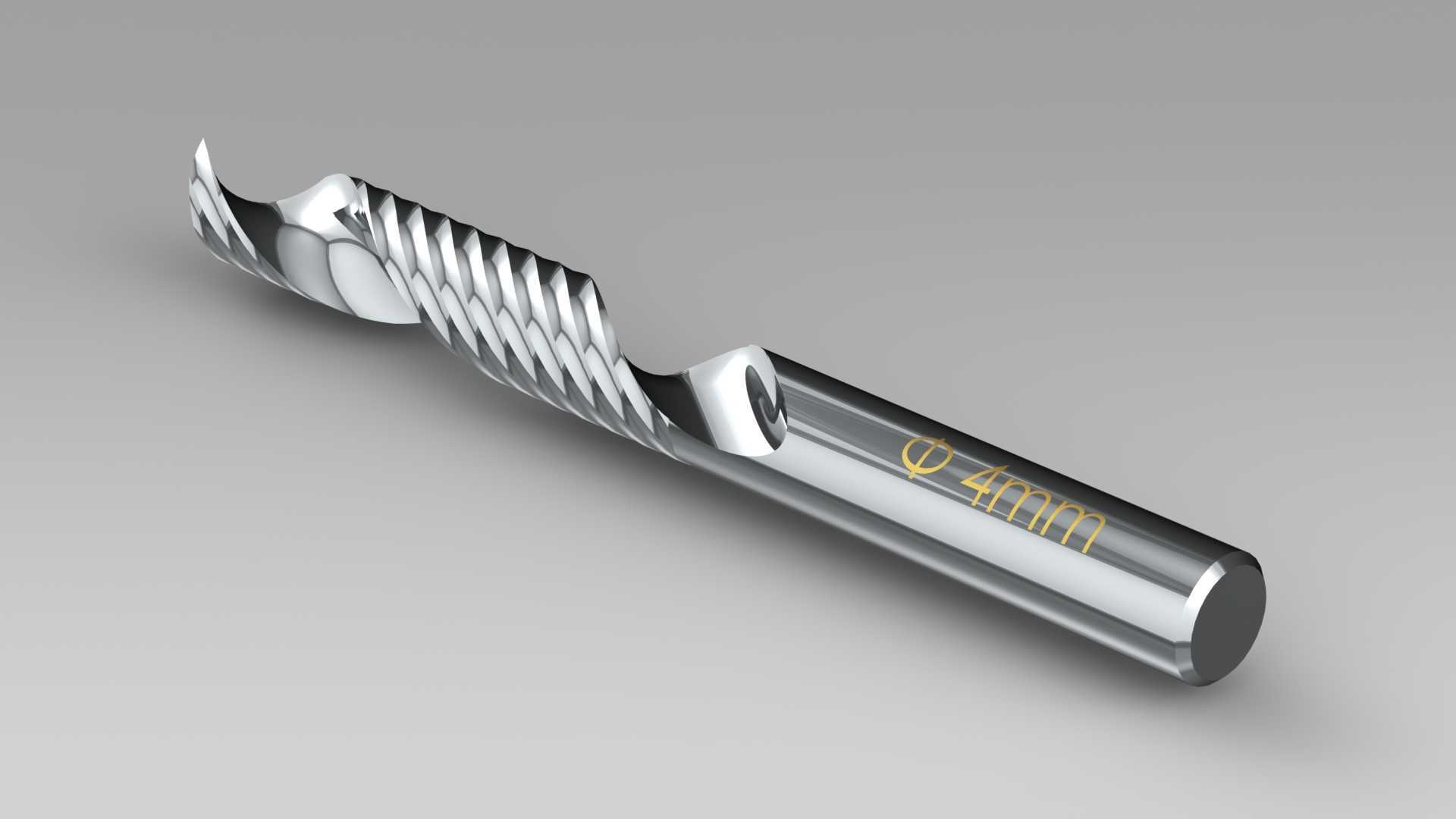

直径4mm硬质合金立铣刀结构设计

　　这款直径4mm的硬质合金立铣刀，是数控铣削加工场景里极为常用的小径切削刀具，在精密模具型腔加工、小型机械零件轮廓铣削、铝合金结构件精加工、3C产品金属外壳加工等场景中都有极高的使用频次。不同于大直径铣刀侧重大余量去除的设计取向，小径立铣刀的设计核心需要在切削刚性、排屑空间、刃口强度三者之间找到精准平衡，毕竟4mm的刀体直径本身刚性储备有限，一旦参数匹配不当，很容易出现断刀、让刀、振纹等加工问题。从结构上看，这款铣刀采用整体硬质合金棒料磨制而成，没有焊接结构，避免了焊接带来的应力集中、硬质合金性能下降等问题，刀体整体的同轴度更容易控制，高速旋转时的动平衡表现更好，能够适配更高的主轴转速，

　　这对于小径刀具加工来说至关重要——小径刀具的切削线速度需要靠高转速来维持，才能保证刃口切削顺畅，避免积屑瘤产生。刀头部分的螺旋槽设计采用了等螺旋角结构，螺旋角的选取兼顾了排屑顺畅度和刃口强度，较大的螺旋角可以让切屑更顺畅地沿螺旋槽排出，避免切屑堵塞在槽内刮伤已加工表面，同时螺旋切削刃在切入切出工件时的受力更平缓，能有效降低切削冲击，减少加工振纹。刃口部分做了微小的钝化处理，没有过于锋利的刃口尖角，这是因为硬质合金材料虽然硬度高、耐磨性好，但韧性相对较差，过于锋利的刃口在断续切削或者遇到工件材料硬质点时很容易出现崩刃，微小的钝化层可以让刃口具备更好的抗冲击能力，延长刀具的连续使用寿命。刀杆部分采用直柄设计，柄部直径与刀头直径一致，

　　能够适配普通的ER弹簧夹头刀柄，不需要特殊的变径套，装夹时的夹持长度需要控制在合理范围，既要保证足够的夹持力避免加工时刀具打滑，又要避免悬伸过长导致刚性下降，通常这类4mm直径铣刀的有效悬伸长度控制在4倍直径也就是16mm以内时，加工刚性能够满足大部分钢件、铝合金的精加工需求，如果需要加工更深的型腔，就需要配合缩短切削参数、降低进给速度来避免断刀。从实际加工用途来看，这款铣刀可以完成平面铣削、侧面轮廓铣削、槽铣、倒角、圆弧插补铣孔等多种加工工序，在小型精密零件的加工中，往往一把刀具就能完成多个工序的加工，减少换刀次数，提升小型加工中心的生产效率。在加工铝合金材料时，配合合适的切削液和高转速参数，可以获得极高的表面光洁度，

　　甚至能够减少后续抛光工序的工作量；在加工普通碳钢和模具钢时，选择合适的进给量和切深，也能稳定完成半精加工和精加工工序。设计这类小径铣刀时，需要重点考虑螺旋槽的槽型比例，槽深过大会削弱刀体核心直径，降低刀体刚性，容易出现断刀问题；槽深过小则排屑空间不足，切屑无法顺利排出，会导致切削温度升高，加剧刀具磨损。这款铣刀的核心直径设计在直径的60%左右，也就是2.4mm左右的核心厚度，既保证了足够的刀体刚性，又留出了充足的排屑空间，能够适配常规的切深参数。刀体末端的中心没有设计中心切削刃，也就是俗称的“非中心钻”，这类刀具不能直接垂直下刀切深，需要采用螺旋下刀或者斜线下刀的方式进刀，避免中心部位的刃口无法承受轴向冲击力而破损，这也是现场操作人员使用这类刀具时需要特别注意的工艺要点。另外，刀体表面的抛光处理也很重要，螺旋槽表面的粗糙度越低，切屑流出时的阻力就越小，排屑就越顺畅，同时也能减少切削液在刀体表面的附着阻力，提升切削液的冷却润滑效果，降低切削区域的温度，减少刀具的热磨损。在实际的设备选型匹配中，这类小径铣刀更适合在主轴跳动小、刚性好的数控加工中心或者精雕机上使用，如果机床主轴本身跳动较大，即使刀具本身的精度再高，加工时也会出现刃口受力不均、单边磨损过快的问题，甚至会直接导致断刀。装夹刀具时，需要保证夹头内部清洁，没有切屑或者油污残留，避免夹持时出现刀具偏摆，影响加工精度和刀具寿命。
