复古装饰款沙漏结构三维设计作品

　　这款沙漏的结构设计，最初是面向文创装饰摆件与科普教具两个应用场景做的方案，在做结构拆解之前，先明确了两个核心使用边界：一是作为桌面陈设品时，整体高度控制在180mm以内，最大外径不超过120mm，适配常规办公桌、展示柜的层板摆放空间，底部接触面积足够，放置时的抗倾覆力矩经过核算，即使受到桌面轻微碰撞也不会倾倒；二是作为教学演示用具时，玻璃腔体的通透度要满足内部沙粒流动状态的全程可视需求，支撑结构不能遮挡中部的狭窄流道区域，方便观察沙粒从上部腔体向下部腔体流动的完整过程。

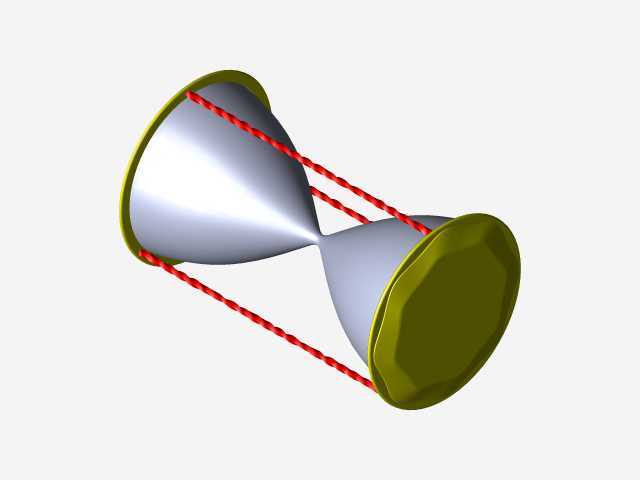

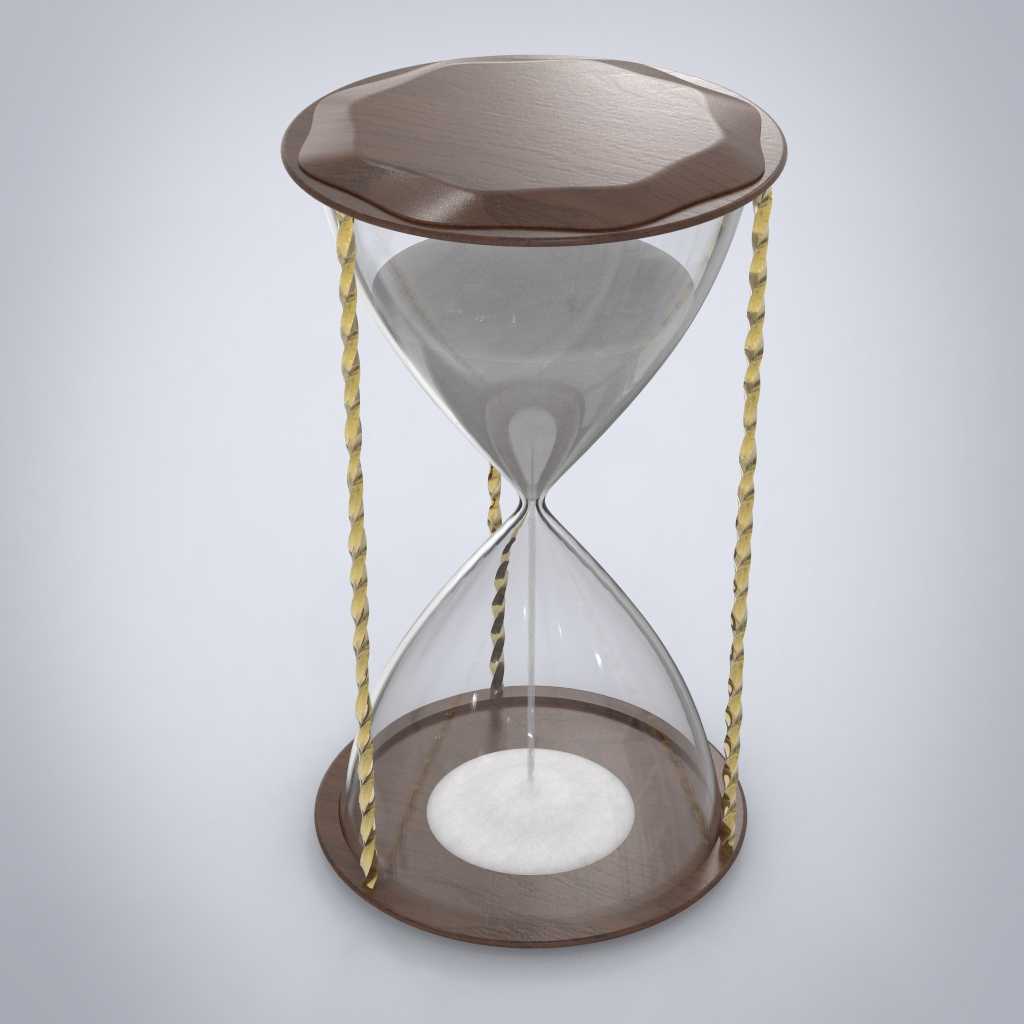

　　从功能特性来看，这款沙漏没有采用传统一体式玻璃吹制加外框包裹的结构，而是做了分体式的组件设计：上下两端的端盖采用多边形切边的木质结构，相比圆形端盖，多边形的棱边可以避免摆件放置时出现意外滑动，同时切边的造型也提升了外观的复古质感，端盖与玻璃腔体的接触位置做了环形的沉槽设计，沉槽内预留了软质密封垫的安装位，既可以固定玻璃腔体的位置，避免玻璃与硬质木质端盖直接接触产生应力集中导致开裂，也能实现腔体的密封，防止内部填充的沙粒受潮结块，影响流动的均匀性。连接上下端盖的支撑构件采用了扭纹柱状结构，一共设置了三根，沿端盖圆周方向均匀分布，每根支撑柱的两端都做了定位销结构，分别插入上下端盖对应的定位孔内，装配时不需要额外的粘接剂，依靠过盈配合就能实现可靠固定，这种三点支撑的结构相比传统的四根支撑或者整体外框结构，既减少了对玻璃腔体的视线遮挡，也降低了整体的重量，同时三根支撑柱的受力分布均匀，长期使用不会出现端盖倾斜、玻璃腔体受力不均的问题。

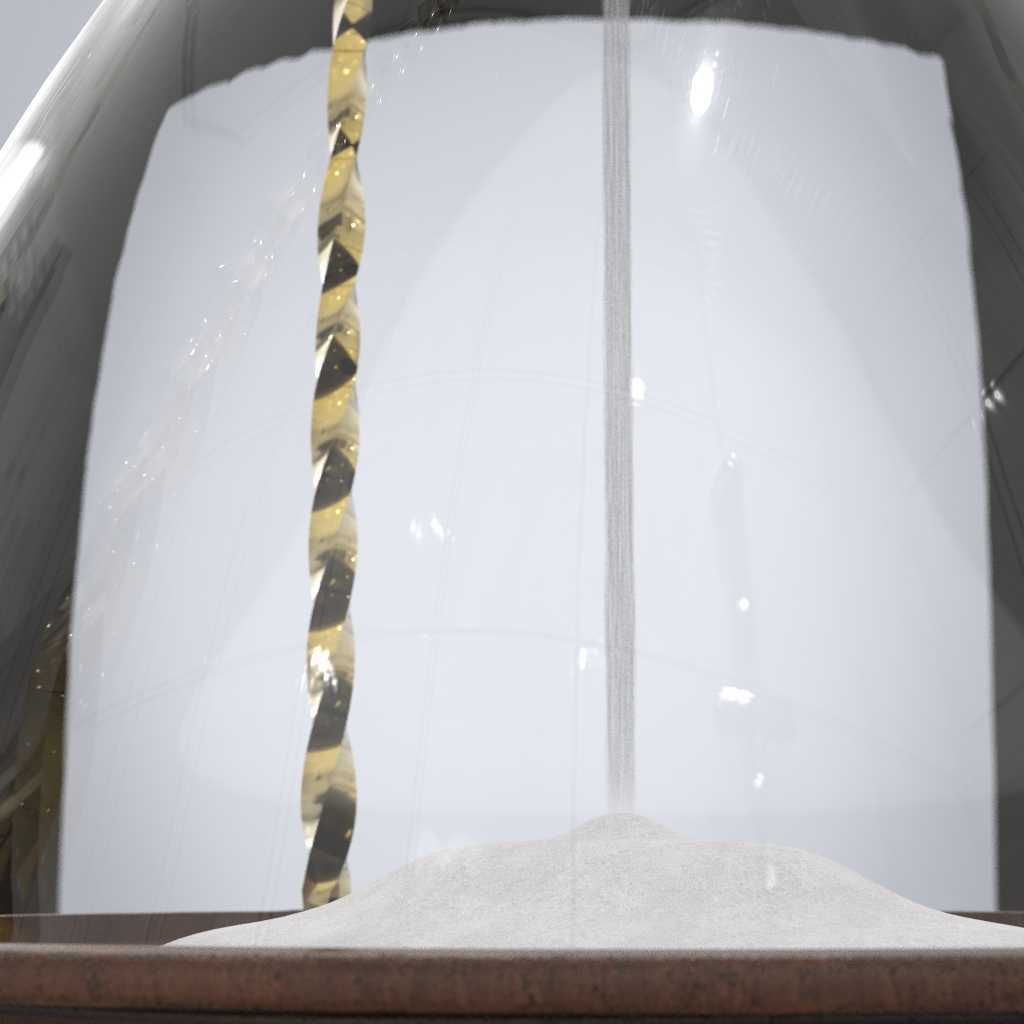

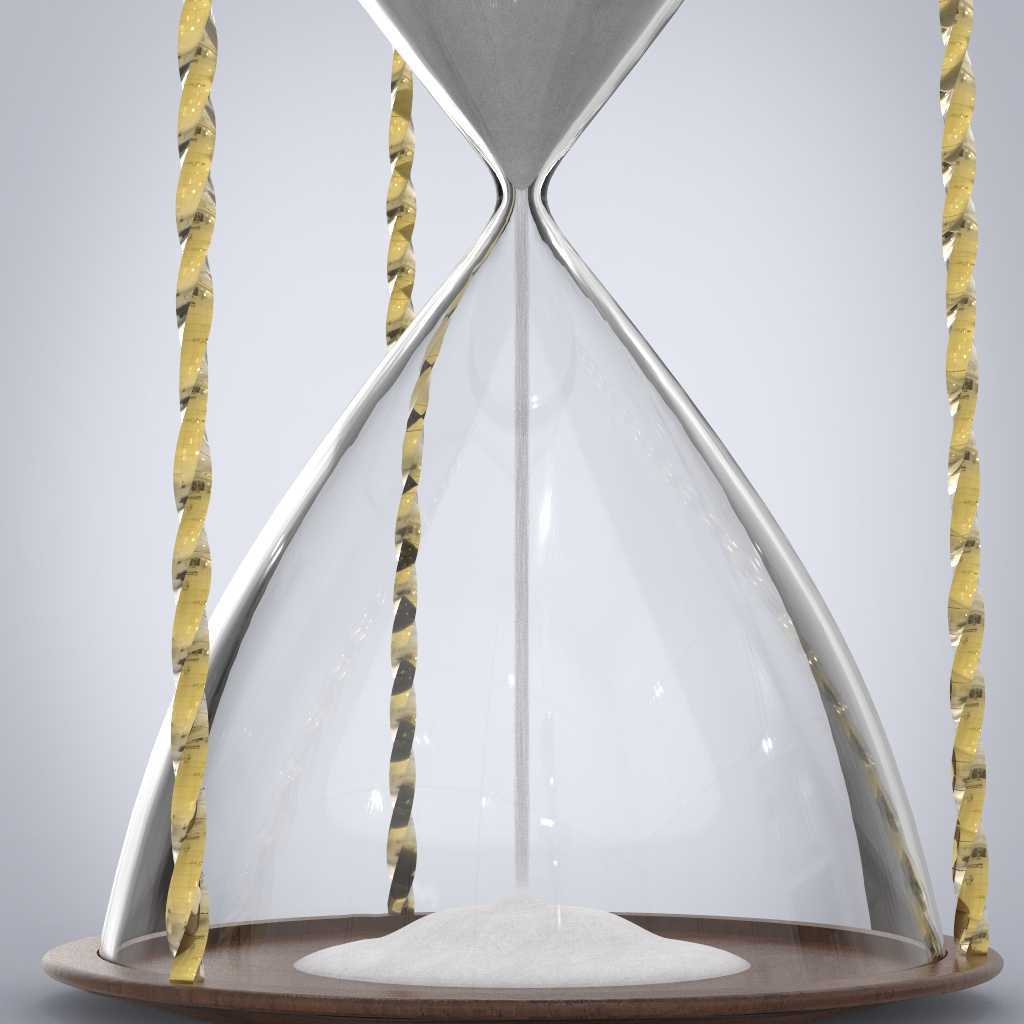

　　设计过程中，中部玻璃腔体的流道尺寸是反复调整的核心参数，最初做的2mm直径流道，沙粒流动时容易出现卡滞，尤其是填充的石英沙粒粒径存在微小偏差时，很容易在流道位置形成架桥效应，导致沙粒停止流动；后来将流道直径调整到3.2mm，同时对流道的入口位置做了圆弧过渡处理，避免直角位置的沙粒残留，经过多次模拟测试，沙粒可以持续稳定流动，单次流动时长控制在5分钟左右，既满足短时计时的使用需求，也不会因为流动过快失去计时的参考意义。玻璃腔体的上下两个储沙腔采用对称的锥形设计，锥角设置为52度，这个角度可以保证沙粒在重力作用下自动向中部流道汇聚，不会在腔体侧壁出现残留，当沙漏倒置后，下部腔体的沙粒可以完全流入上部腔体，不需要额外晃动就能重复使用。

　　在安装边界的考量上，所有组件的装配公差都控制在±0.1mm以内，木质端盖的沉槽深度为3mm，支撑柱的定位销插入深度为5mm，保证装配后整体结构的同轴度误差不超过0.5mm，不会出现玻璃腔体倾斜、沙粒流动偏向一侧的问题。玻璃腔体采用高硼硅玻璃材质，壁厚设置为2mm，既保证了足够的结构强度，日常拿取时不会因为轻微受力碎裂，也保证了足够的通透度，可以清晰观察内部沙粒的流动状态。支撑柱的表面做了仿金属扭纹的质感处理，和深棕色的木质端盖、透明的玻璃腔体形成材质上的层次对比，作为桌面陈设时可以适配不同的装修风格，不管是工业风的办公空间还是复古风的家居环境都能协调搭配。另外在结构设计时还预留了沙粒填充口的位置，设置在上端端盖的中心位置，用同材质的木质堵头密封，用户可以根据自己的需求更换不同颜色、不同粒径的填充沙粒，调整沙漏的计时时长，不需要拆解整体结构就能完成调整，提升了产品的可定制性。
