金属饰面音频功率放大器外观结构

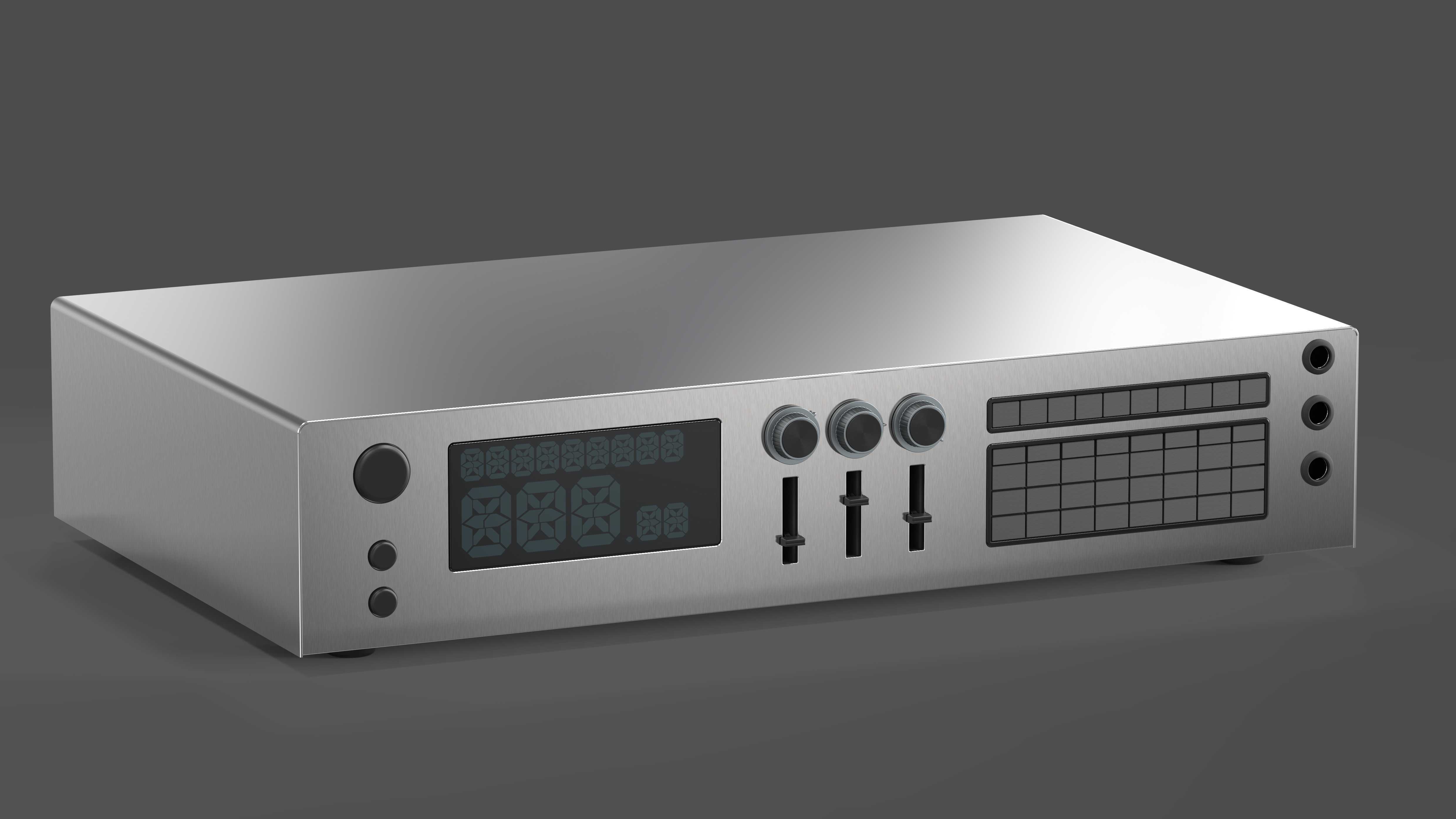

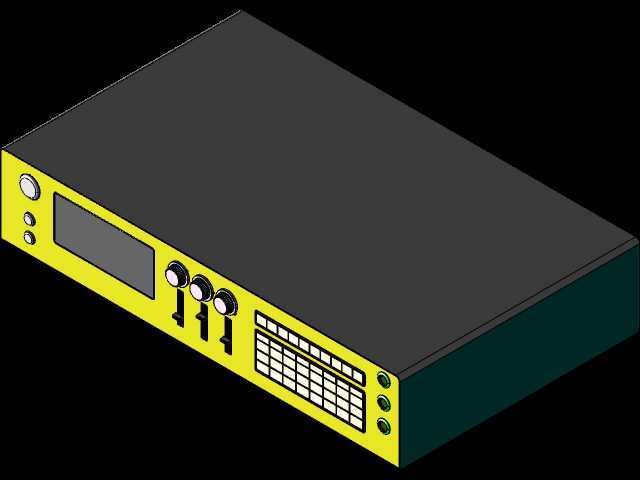

　　这款金属壳体音频处理设备的三维结构，核心围绕桌面级专业音频场景的使用需求展开设计，整体采用一体化弯折的钣金金属外壳，表面做拉丝金属饰面处理，既可以满足设备长期放置的抗磨损需求，也能通过金属壳体实现内部电路的电磁屏蔽，降低外界电磁干扰对音频信号传输的影响，适配工作室、家用影音系统、小型广播点位等多场景的前置音频放大与信号调控使用需求。从结构布局来看，前面板采用功能分区排布的设计思路，左侧区域设置数码显示窗口，可实时反馈当前音频通道状态、增益参数与输出电平数值，显示窗口下方预留两个小型功能按键位，用于快速切换预设音效模式、调整通道参数；显示区域右侧依次排布三个调节旋钮，分别对应总输出增益、高低频均衡调节功能，旋钮下方配套三个直滑式推子，

　　可独立控制三路输入音频通道的音量大小，推子行程预留足够操作空间，避免调节时出现相邻控件误触的问题。前面板右侧区域分为上下两个功能块，上方为长条形状态指示灯阵列，可对应显示每一路输入通道的信号通断、峰值预警状态，下方为矩阵式快捷按键区，支持快速切换输入音源、触发预设的音效参数，无需进入多级菜单操作，适配现场快速调试的使用需求。设备前面板最右侧竖向排布四个圆形接口，分别对应两路音频输入、两路功率输出的接线端口，接口做内嵌式设计，避免插头突出壳体过多影响设备摆放，同时接口边缘做倒角处理，减少插拔接头时的金属刮蹭损伤。壳体整体采用标准1U半宽的桌面设备尺寸比例，底部预留四个嵌入式橡胶脚垫的安装位，脚垫高度控制在5mm左右，

　　既可以垫高壳体保证底部空气流通实现被动散热，也能避免金属壳体直接接触放置面刮花桌面，同时减少设备工作时的谐振传递，降低细微震动对内部音频电路的影响。在安装边界设计上，壳体两侧面为平整无凸起的钣金面，支持多台同规格设备并排紧贴摆放，无需预留额外侧向间隙，适配小型设备机架的层板堆叠安装需求；壳体背部预留散热格栅与电源接口、扩展接口的安装位，内部筋位布局充分考虑电路板的固定点位，所有螺柱位置与前面板控件、背部接口的安装位完全对齐，避免组装时出现零件干涉问题。这款结构的金属饰面渲染版本，可用于验证不同金属表面处理工艺的视觉效果，包括拉丝纹理方向、表面哑光程度、边角倒角的光影反射表现，为后续的钣金加工、表面处理工序提供直观的视觉参考，

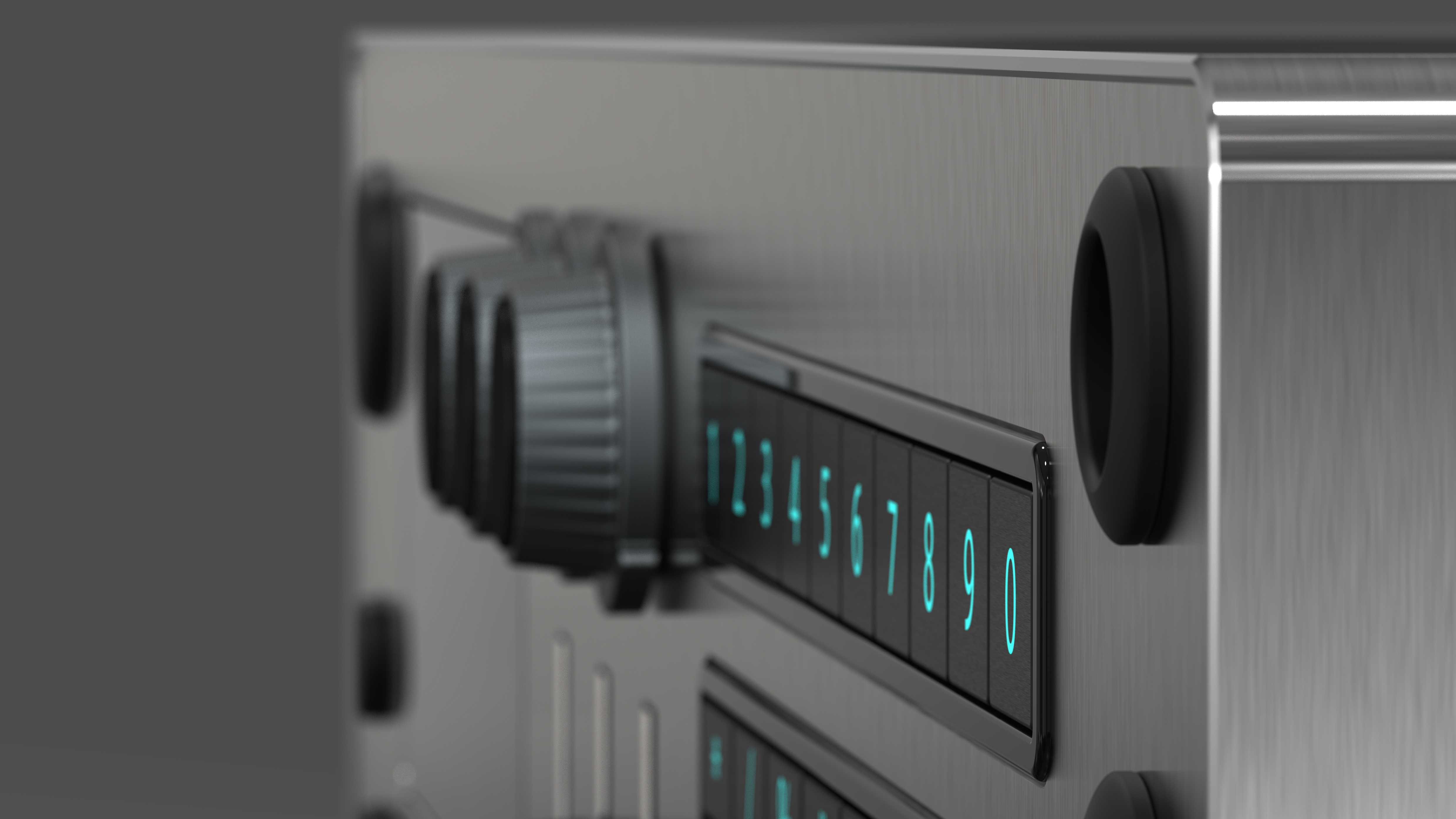

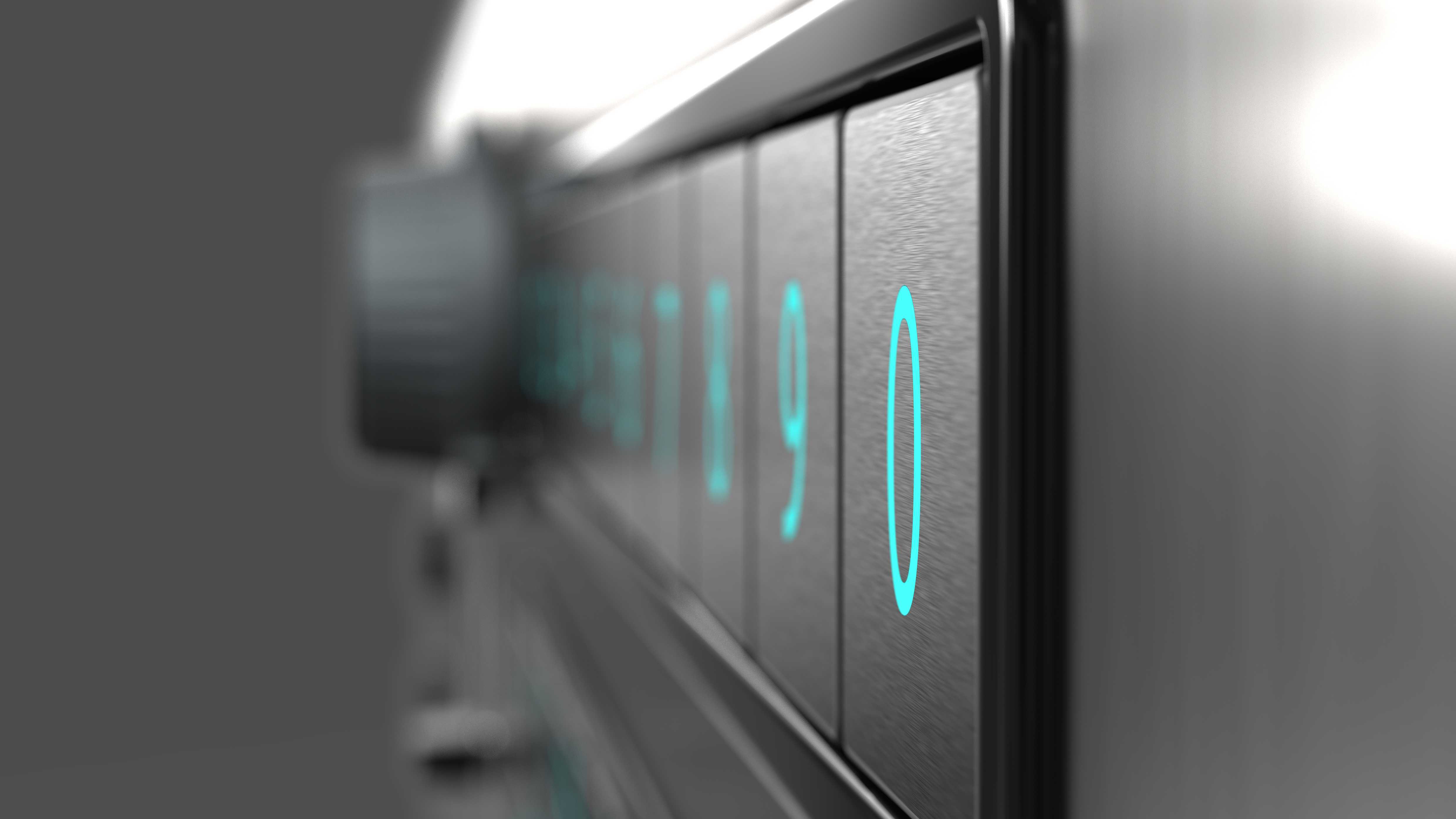

　　也可用于同类型金属壳体电子设备的结构设计参考，帮助结构工程师快速调整控件布局、优化壳体的加工工艺性，减少钣金弯折时的工序复杂度，降低批量生产的加工成本。在细节处理上，前面板所有控件的安装孔位都做了公差预留，旋钮与孔位的单边间隙控制在0.2mm，既保证旋钮转动顺畅无卡滞，也避免间隙过大进灰影响内部元件寿命；推子的安装槽做了翻边处理，提升槽位的结构强度，同时避免钣金裁切后的锐边划伤操作人员；显示窗口的透明视窗采用内嵌式安装，视窗边缘与前面板表面齐平，无凸起积灰的死角，日常清洁擦拭更加方便。
