7.62X51规格金属弹头弹壳一体式结构

　　在轻武器结构设计、射击模拟仿真、军工教学演示以及影视游戏资产制作领域，这类常规口径弹药的三维结构模型是高频使用的基础构件，不同于直接扫描获取的面片模型，参数化构建的弹药模型能够适配不同场景下的精度需求，不管是做整枪供弹路径的干涉校验，还是做弹道渲染的材质表现，都能通过调整特征参数匹配对应场景的使用要求。

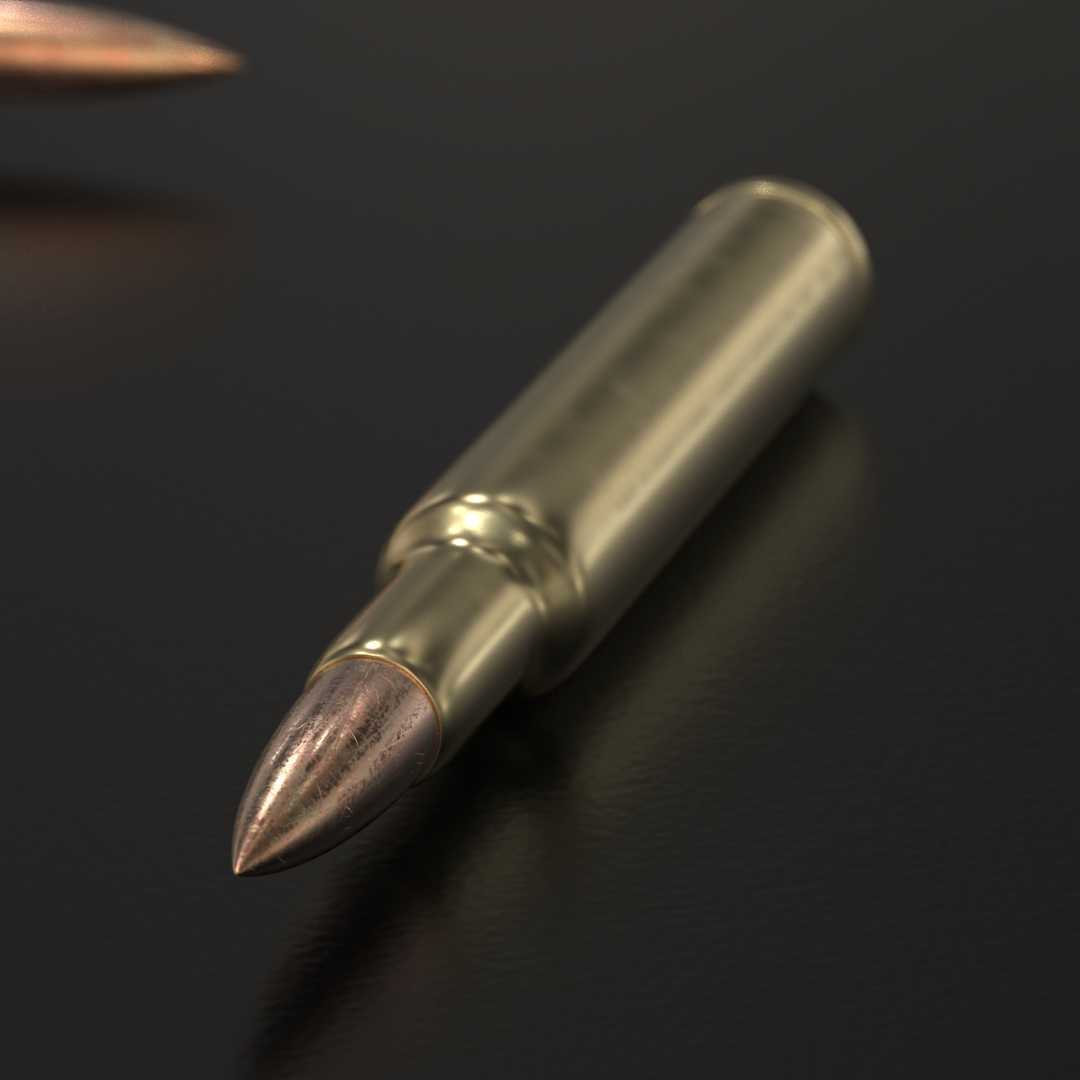

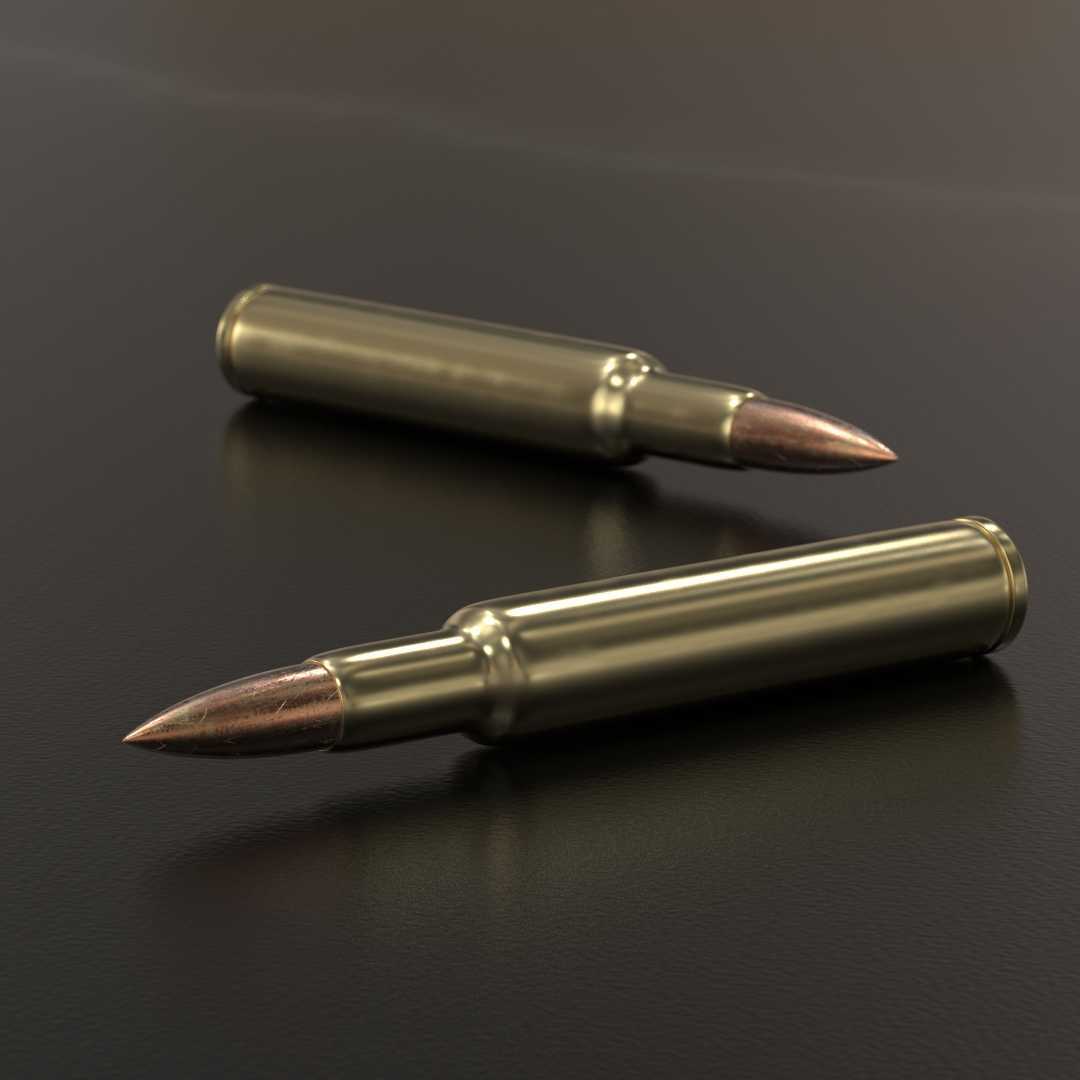

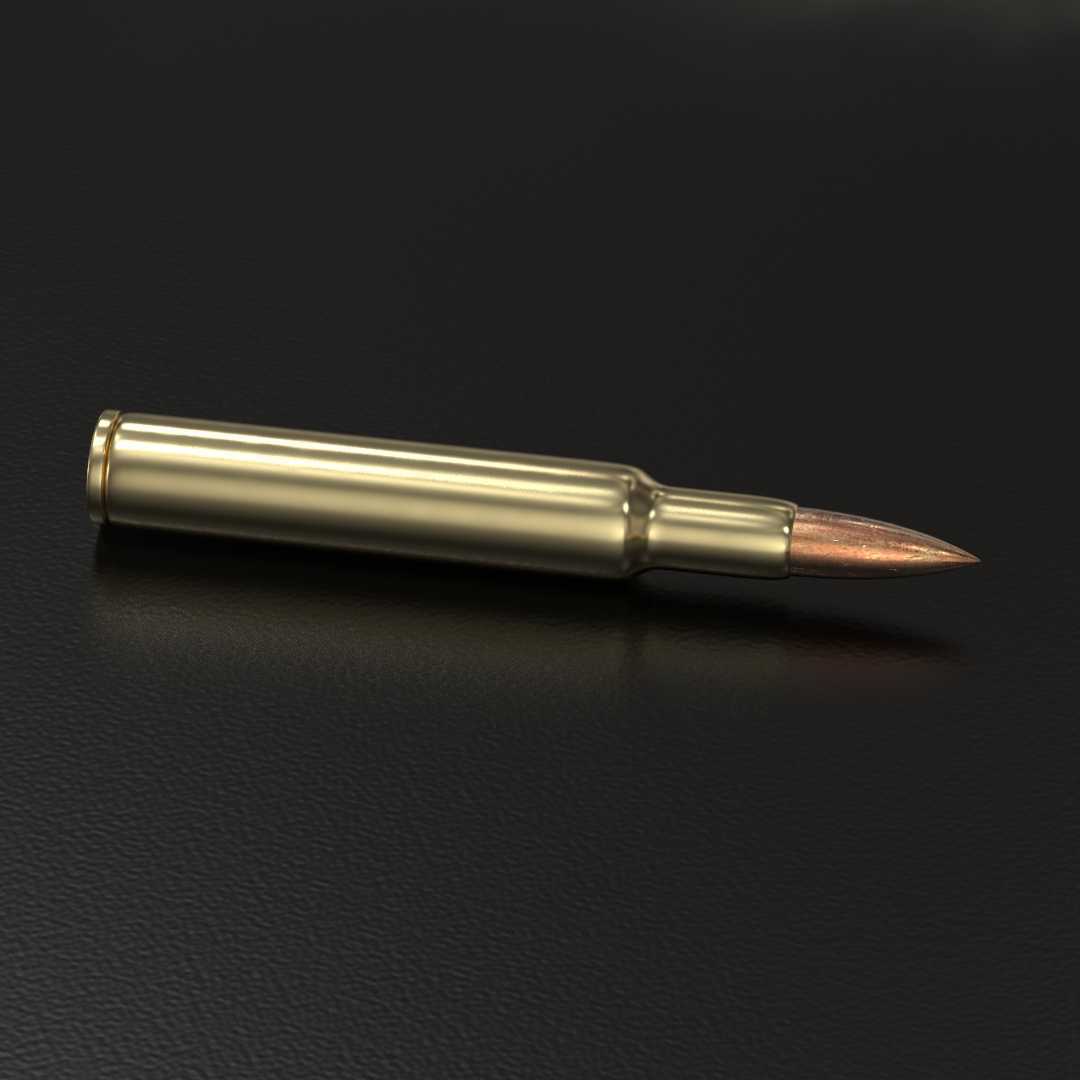

　　从实际结构来看，7.62X51规格的弹药属于全威力步枪弹范畴，整体由弹头、弹壳、发射药腔、底火室四个核心功能段组成，建模过程中首先要明确各段的尺寸边界：弹壳总长度控制在51.18mm，弹壳底部直径12.01mm，斜肩位置的锥度需要严格匹配对应枪膛的坡膛角度，避免在供弹仿真中出现卡滞问题；弹头部分采用卵形弧线设计，弧形部长度占弹头总长度的62%，尾部保留1.2mm的船尾锥角，这个结构特征是为了降低飞行过程中的空气阻力，建模时需要通过样条曲线拟合弹头的外轮廓，保证曲面曲率连续，避免渲染时出现棱角断层。

　　设计思路上没有做过度的结构简化，弹壳口部的收口压痕、底火室边缘的铆接凹点、弹头外壳与铅芯的装配分界这些细节特征都做了还原，这些特征在做金属材质渲染时能够形成自然的光影转折，更好地表现铜质被甲、黄铜弹壳的不同金属质感；如果是用于结构力学仿真场景，可以直接提取弹壳的壁厚参数，弹壳主体壁厚从底部的0.8mm向口部逐步过渡到0.3mm，这个厚度变化是为了平衡发射时的承压能力与抽壳过程中的形变需求，建模时通过抽壳命令配合变壁厚参数就能实现，不需要额外做面片修补。

　　在供弹机构的匹配验证场景中，这个模型可以直接导入供弹具、枪机组件的装配体中，校验抱弹口的抱紧力位置、推弹凸笋的接触端面、抽壳钩的卡槽配合尺寸，弹壳底部的拉壳钩槽宽度为4.4mm，深度0.9mm，槽底的圆角半径0.2mm，这些尺寸如果出现偏差，就会在供弹动作仿真中出现抽壳失败、弹壳脱落的问题；另外弹壳斜肩的定位尺寸是整弹在膛内定位的核心基准，建模时将斜肩的定位面设置为装配基准面，能够直接和枪膛的定位端面做配合约束，减少装配时的基准转换误差。

　　针对渲染类的使用场景，模型的曲面做了G2连续处理，弹头铜被甲的表面粗糙度、弹壳拉伸成型留下的细微加工纹理、底火安装的压合痕迹都通过曲面微特征做了预留，不需要额外在渲染软件中绘制凹凸贴图就能实现真实的金属质感表现；如果是用于3D打印制作教具，可以直接将模型的壁厚调整为均匀1.5mm，去掉内部的空腔结构，就能满足FDM或者光固化打印的壁厚要求，打印完成后可以直接用于军工科普的结构展示，不需要额外做后处理修补。

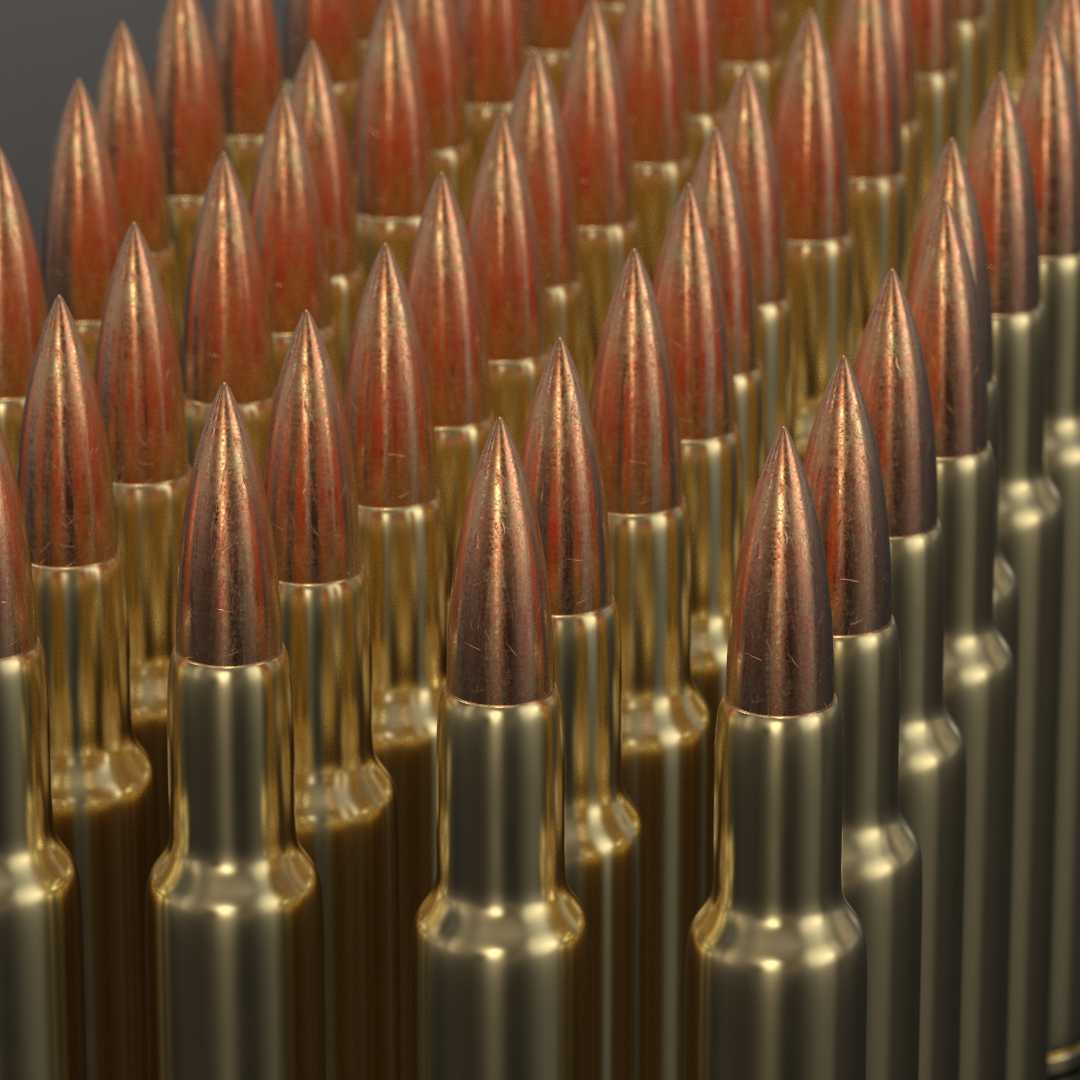

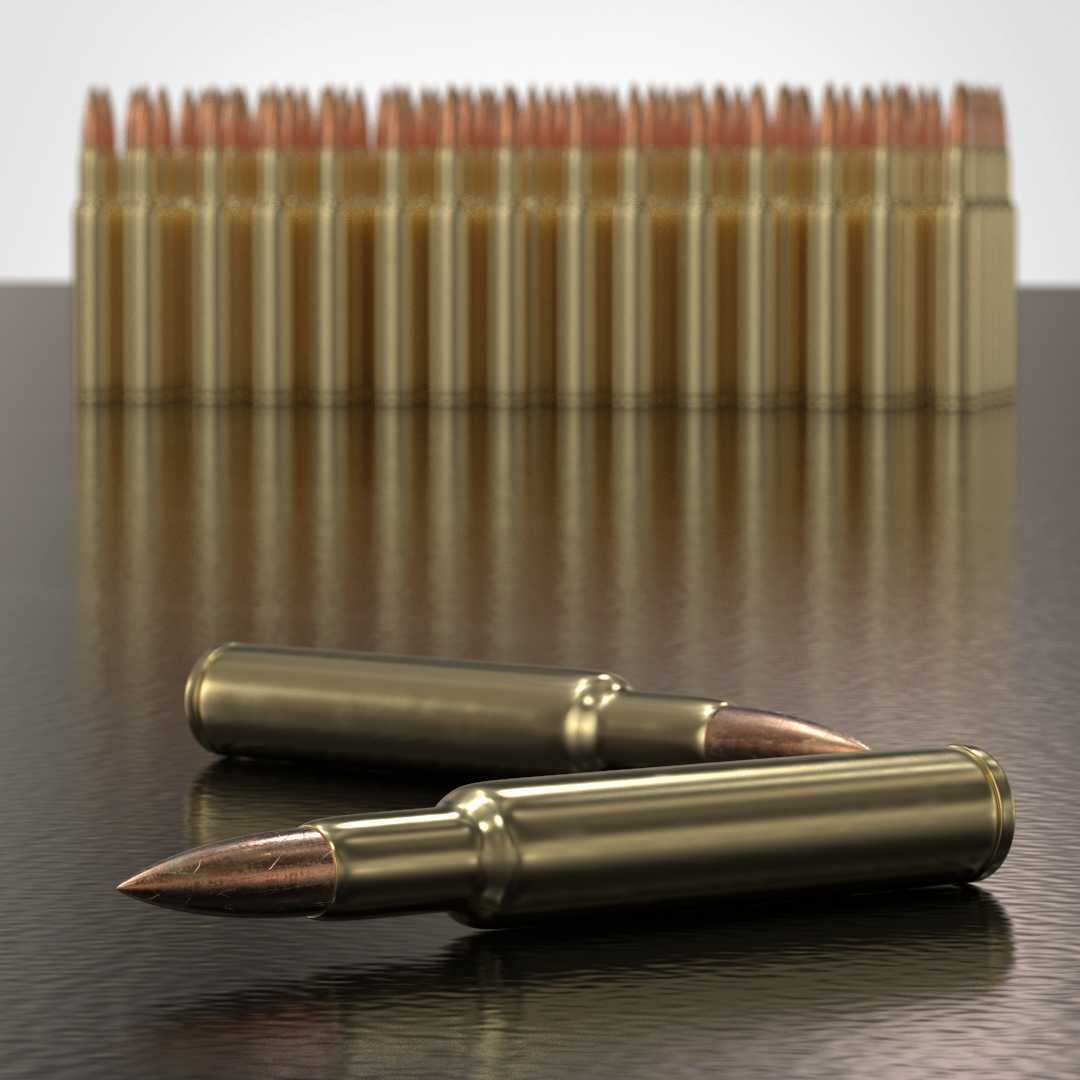

　　实际使用中，这类弹药模型还可以作为弹道侵彻仿真的基础载体，给弹头赋予铜被甲、铅芯、钢芯的分层材料属性后，就能直接导入有限元软件做侵彻过程的力学计算，模型的各部分结构是独立参数化构建的，不需要重新拆分几何体就能给不同部位赋予对应的材料参数，大幅减少仿真前的模型处理时间。在做整枪的外观展示时，弹仓内的弹药排列、供弹过程的动作演示都需要这类高精度的弹药模型做支撑，模型的整体重心位置按照实弹的质量分布做了预设，弹头部分占总质量的58%，弹壳部分占42%，在做动力学仿真时能够还原真实的弹药运动姿态，不会出现重心偏移导致的动作失真问题。
