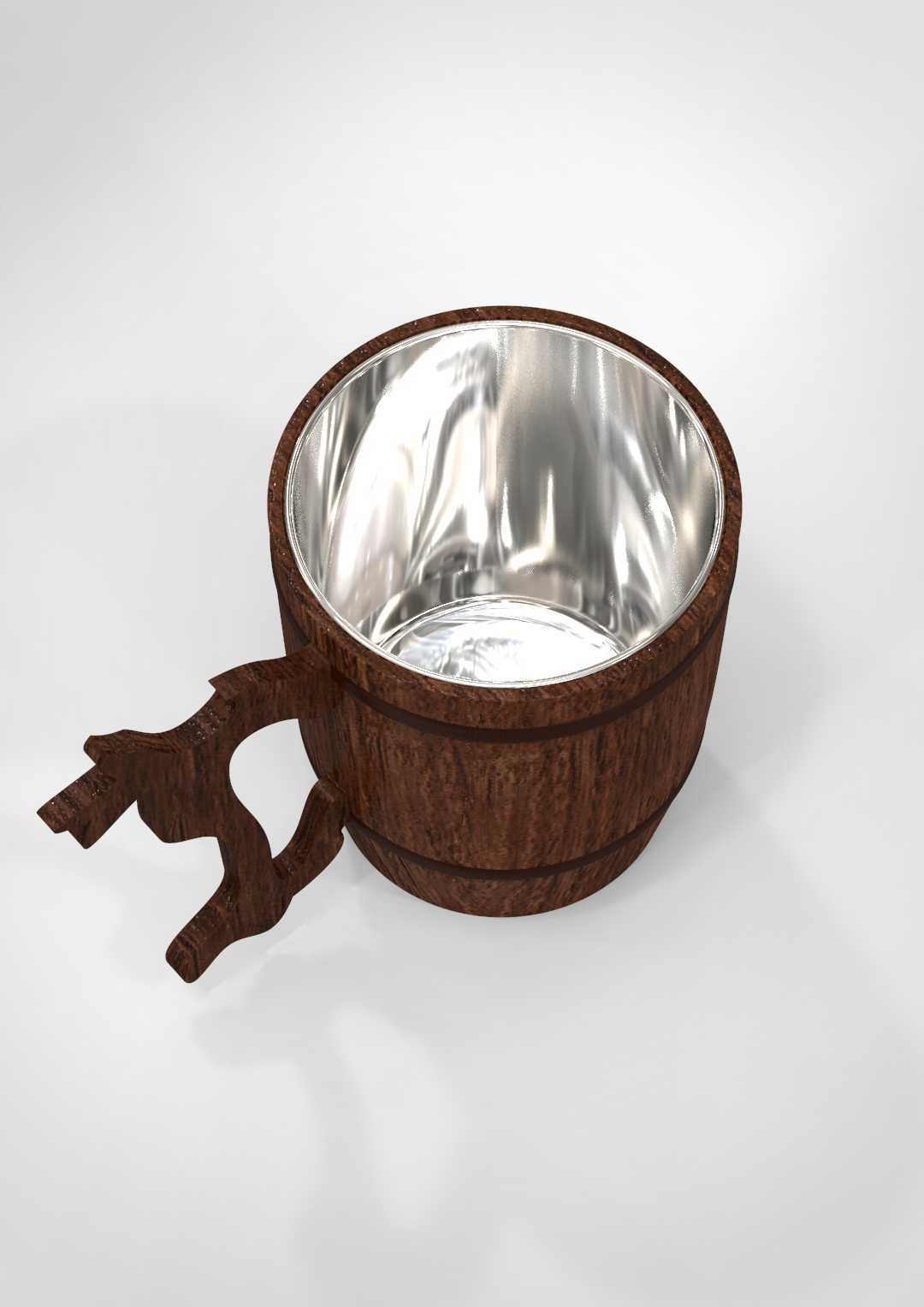

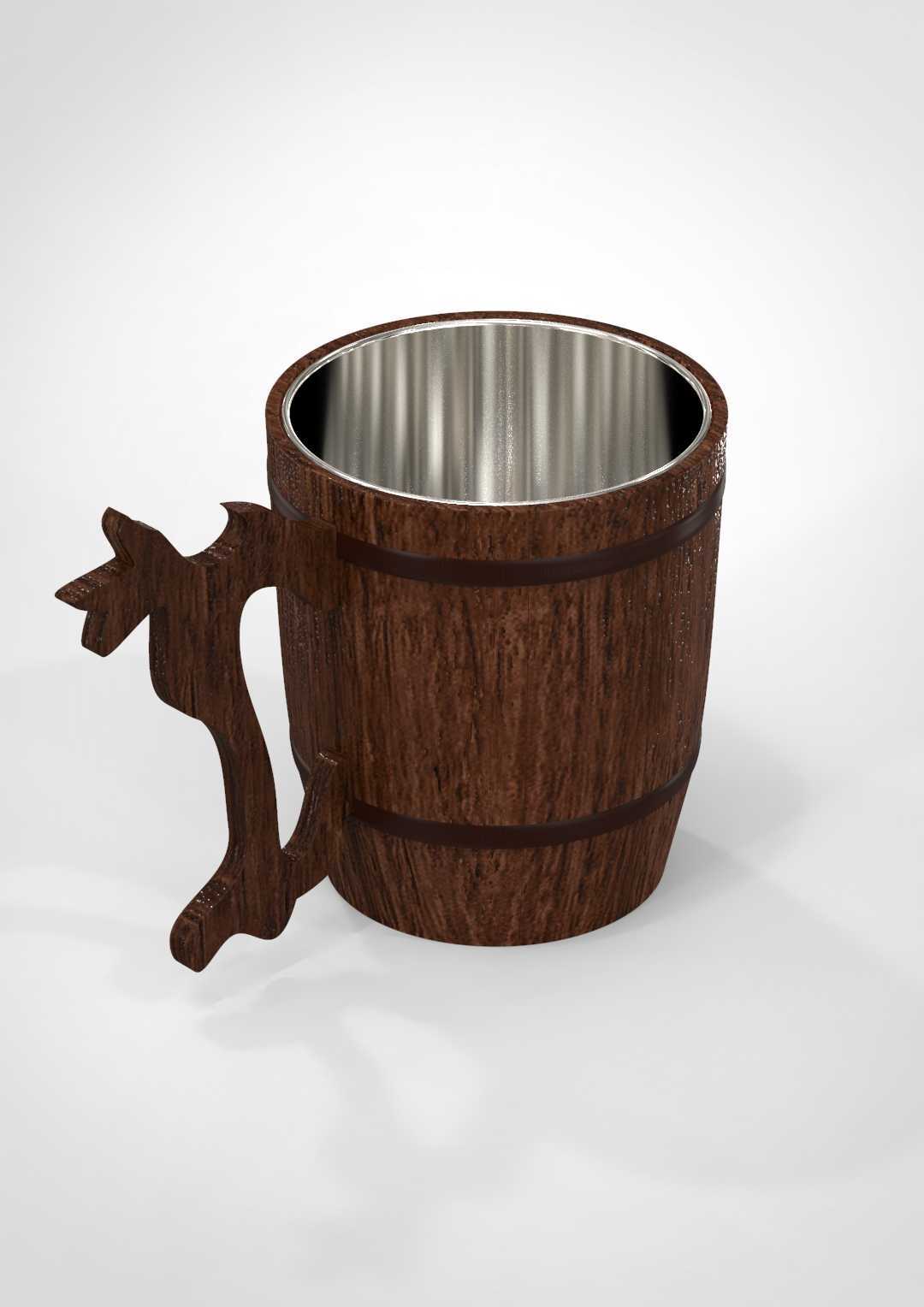

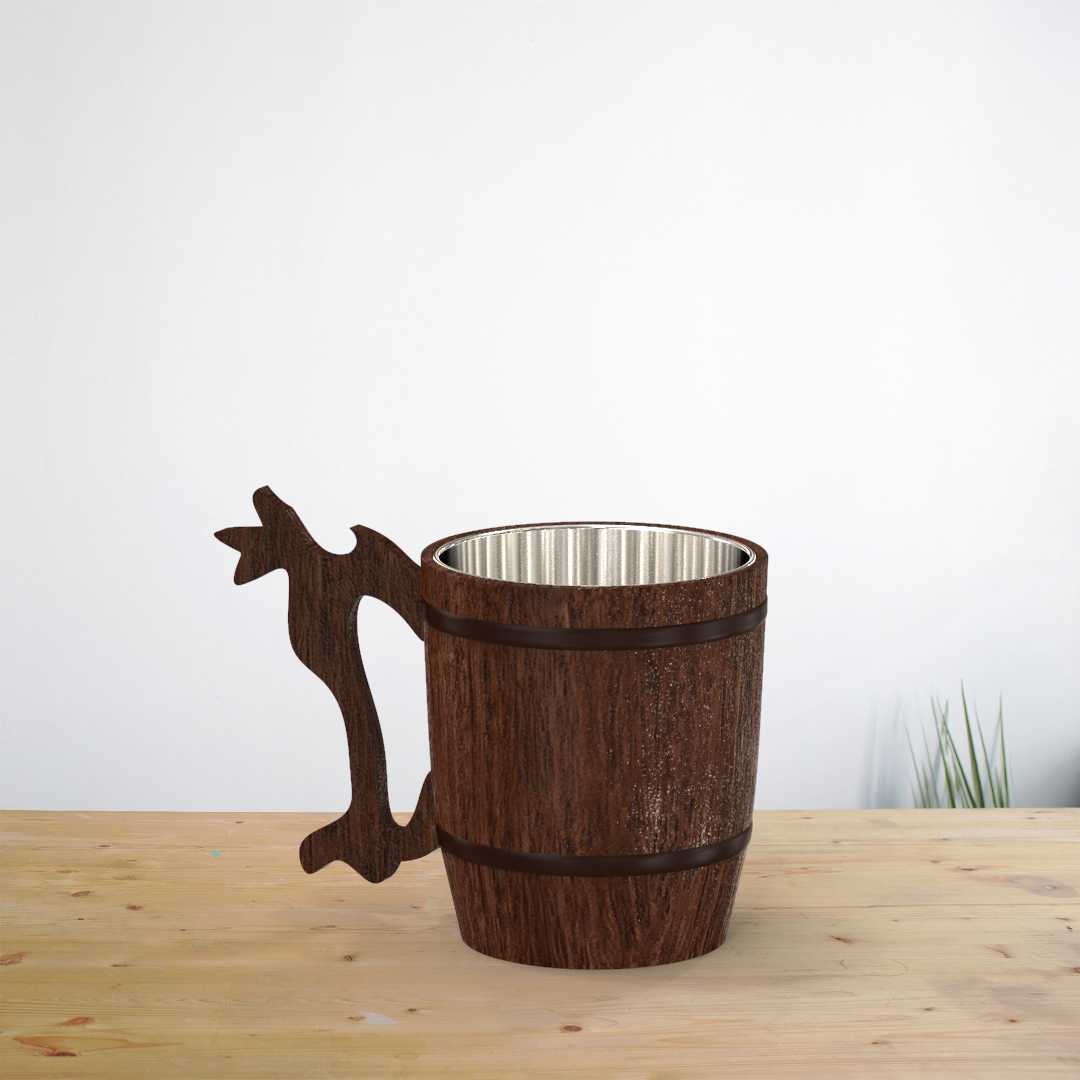

仿木桶造型带鹿形把手啤酒杯结构设计

　　这款杯具的设计最初是从日常商用场景的陈列需求切入的，在精酿酒吧、主题民宿、文创市集的陈列场景中，常规直筒玻璃杯的视觉记忆点不足，很难在陈列架上快速抓住消费者注意力，因此在结构设计阶段就确定了仿传统橡木酒桶的整体轮廓，打破常规杯具的光滑柱面形态。杯身主体采用上宽下窄的微锥度设计，锥度控制在1:12的区间，既保留了木桶的敦实视觉感，又能保证放置时的重心稳定，底部接触平面的直径设置为杯口直径的75%，配合底部3mm深度的内嵌防滑圈安装槽，可适配常规硅胶防滑垫的安装，避免在木质吧台、玻璃桌面放置时出现打滑侧翻的问题。杯身外壁设置两道环形箍槽，槽深1.5mm，宽度8mm，对应传统木桶的铁箍结构，实际生产中既可以嵌入金属装饰环提升质感，也可以直接在注塑或木作加工时一体成型出凸起的箍状结构，不需要额外装配零件，降低生产环节的装配复杂度。

　　把手部分是整个设计的核心差异化结构，没有采用常规的C型圆弧把手，而是做了抽象鹿形的轮廓设计，在建模阶段反复调整了把手的受力路径：鹿头部分作为把手的上端握持起点，位置高出杯口12mm，避免举杯时手指碰到杯口造成卫生问题；鹿身的自然弯曲弧度贴合成年人四指的握持弯曲角度，握持段的截面做了2mm的圆角过渡，没有尖锐棱角，长时间握持不会产生压痕；鹿尾部分向下延伸与杯身下部的箍槽位置连接，连接点的受力面积做了加大处理，过渡圆角设置为R5，避免应力集中导致的把手断裂问题。把手与杯身的连接采用了嵌入式粘接加卡扣的双重固定结构，在杯身对应位置预留了2mm深的定位卡槽，把手安装时先卡入卡槽定位，再通过食品级粘接剂固定，相比单纯的平面粘接，连接强度提升40%以上，满杯状态下提拿不会出现把手脱落的风险。

　　杯体内壁采用直筒光滑结构，没有多余的凹凸纹路，内壁的表面粗糙度要求控制在Ra0.8以下，既方便日常使用后的清洗，不会残留酒渍、水垢，也能适配304不锈钢内胆的嵌入安装——如果做木质杯身的版本，可以直接压入0.5mm厚的食品级不锈钢内胆，内胆翻边刚好卡在杯口位置，隔绝饮品与木质材料的直接接触，避免木材长时间接触液体出现发霉、变形的问题，同时金属内胆的导热系数低，能在一定程度上维持啤酒的冰爽口感，减少外界温度对酒液温度的影响。杯口位置做了1.5mm的外翻卷边设计，卷边的圆弧半径为R3，饮用时贴合唇部的触感更柔和，不会出现薄边割嘴的问题，同时卷边结构也提升了杯口的结构强度，日常放置、清洗时的轻微磕碰不会造成杯口崩缺。

　　从安装边界的适配性来看，这款杯具的整体最大外径控制在90mm以内，总高度（含把手最高点）为120mm，能够适配市面上绝大多数常规杯架、杯垫、洗碗机的杯具容纳格，不需要为其单独定制配套的收纳器具。在文创衍生场景中，杯身的平整环形区域可以预留激光雕刻、丝印的位置，不会被把手、箍槽结构遮挡，方便定制不同的品牌logo、主题图案，适配酒吧定制周边、文旅纪念产品的需求。建模过程中所有的壁厚都做了均匀化处理，主体壁厚控制在4mm，把手最薄位置的壁厚不小于3mm，不管是采用木质车削加工、食品级塑料注塑成型还是树脂3D打印做样件，都能保证成型过程中不会出现壁厚不均导致的缩痕、变形问题，样件打印时不需要额外添加过多支撑，把手的悬空角度刚好处于FDM打印的自支撑角度区间，能降低样件制作的后处理工作量。

　　实际使用场景下，这款杯具的额定容量设置为400ml，刚好符合常规精酿啤酒的单杯盛装容量，满杯状态下的整体重心位于杯身总高度的三分之一处，举杯过程中不会出现头重脚轻的晃动感，放置在桌面上的抗倾斜角度达到28度，日常使用中不小心碰到杯身也不容易倾洒液体。设计阶段也考虑了堆叠收纳的需求，杯身的锥度设计使得同款杯子可以相互套叠，套叠后的间隙控制在2mm，既不会因为间隙过小出现卡滞无法拔出的问题，也不会因为间隙过大导致堆叠后倾斜，批量收纳时能节省60%以上的储物空间，适合商用场景的批量存放需求。
