金属圆管焊接连接路径仿真建模设计

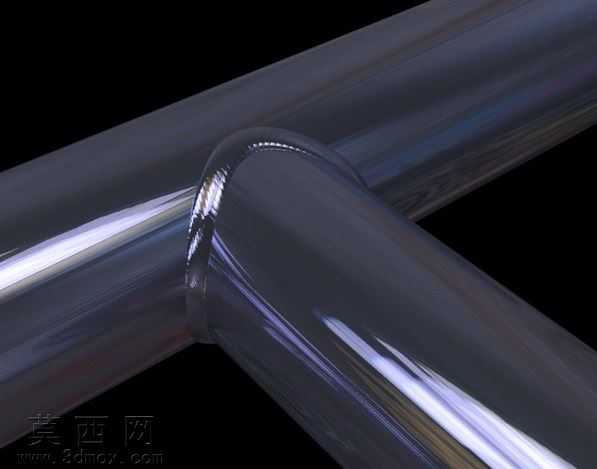

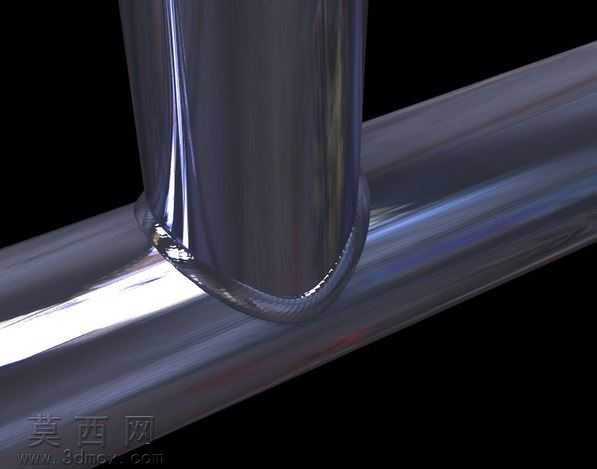

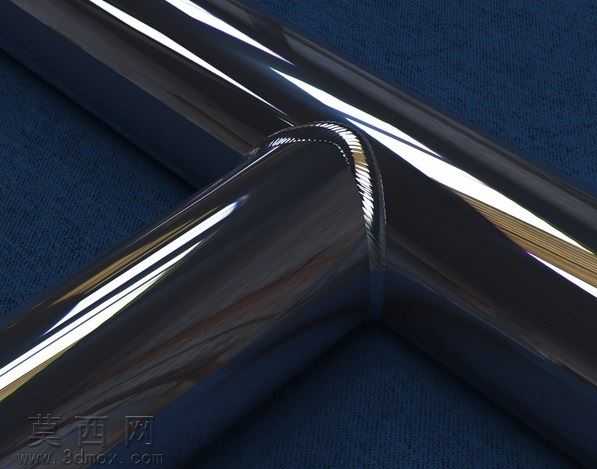

本模型针对金属圆管框架的焊接连接场景开展三维建模设计，核心聚焦于焊接路径的精准仿真还原，为焊接工艺规划、轨迹校验提供可视化的三维参考载体。建模过程中首先对两根正交布置的金属圆管进行基础结构搭建，严格遵循圆管相贯线的几何生成逻辑，精准提取两根圆管外壁交线的空间坐标点集，以此作为焊接路径的核心生成基准，确保路径完全贴合管材连接的实际焊缝位置，避免出现轨迹偏移、脱离焊缝区域的问题。材质设置上，针对金属圆管主体赋予高反光的抛光金属材质，调整材质的反射率、粗糙度与环境贴图参数，还原金属管材光滑冷冽的表面质感，同时对焊缝区域单独设置材质参数，模拟焊接后焊缝的细微纹理与金属熔融冷却后的质感差异，通过渲染光影的明暗层次，清晰凸显焊接路径的走向与管材连接的结构关系。结构设计层面，完整还原圆管正交连接的空间位置关系，对焊接路径进行连续化的轨迹拟合，将离散的相贯线坐标点通过平滑曲线算法生成连续的焊接运动轨迹，同时标注出路径在不同空间位置的角度变化，直观呈现焊接过程中焊枪需要调整的姿态方向，为实际焊接作业的轨迹编程提供参考。设计思路上摒弃冗余的辅助结构，将视觉与建模核心完全集中在焊接路径与管材连接结构上，通过简洁的场景布置突出焊缝路径的空间形态，让使用者能够快速识别相贯线焊缝的走向特征，理解圆管类构件焊接时的路径规划逻辑，可用于焊接教学演示、工艺路径预演等场景，帮助相关人员快速掌握圆管框架焊接的轨迹特点，提前预判焊接过程中可能出现的轨迹干涉、角度不合理等问题，提升实际焊接作业的效率与成型质量。
