标准直齿圆柱齿轮传动组三维结构设计

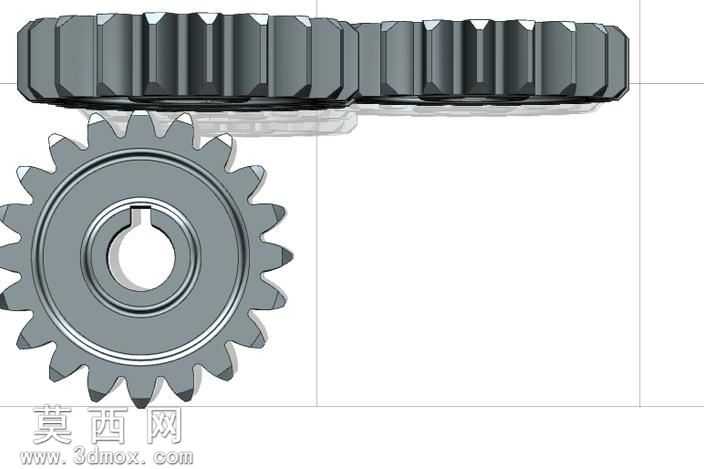

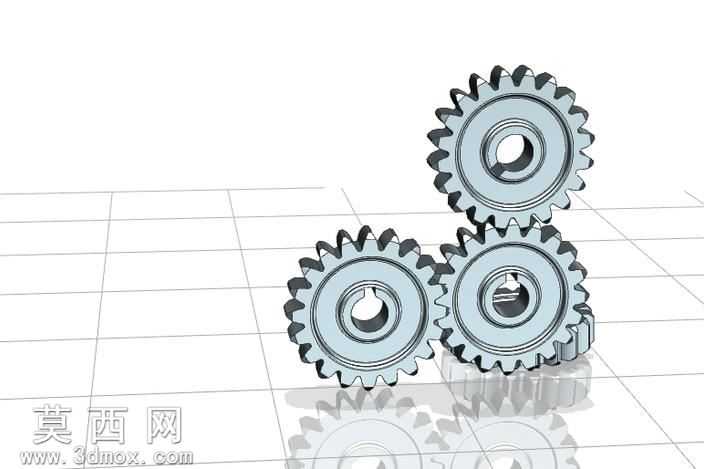

本作品为标准直齿圆柱齿轮传动结构的三维建模成果，建模过程严格遵循渐开线圆柱齿轮的齿廓成型原理，首先通过参数化绘制渐开线齿廓曲线，精准控制齿顶高、齿根高、模数、压力角等核心参数，保证齿形符合通用机械传动的啮合精度要求。建模阶段先完成单个齿轮的基体构建，依次绘制轮毂、键槽、轮辐结构，其中键槽采用标准平键槽尺寸设计，可满足常规轴类零件的装配定位需求，轮毂与轮缘之间的过渡结构做了合理的圆角处理，避免应力集中问题，符合机械零件的结构设计规范。完成单个齿轮建模后，按照标准中心距完成两个齿轮的装配定位，严格保证啮合齿面的侧隙、重合度符合传动要求，同时还原了齿轮齿条啮合的配套展示结构，可直观呈现直齿圆柱齿轮的不同传动形式。材质渲染阶段，针对齿轮的金属材质特性，赋予了均匀的中灰色金属质感，调整了材质的粗糙度、反光度参数，模拟实际机加工齿轮的表面质感，齿面部分做了轻微的高光处理，还原磨削加工齿面的细腻质感，键槽、轮毂孔等装配部位做了边缘倒角的细节呈现，还原真实零件的加工工艺特征。结构设计上充分考虑了直齿圆柱齿轮的应用场景，轮齿部分做了齿端倒角处理，避免装配过程中出现齿面磕碰损伤，整体结构无冗余特征，所有尺寸均遵循通用机械零件的设计标准，可直接用于传动机构的装配验证、运动仿真演示，也可作为机械设计教学的演示模型，帮助理解直齿轮的啮合原理、结构组成与装配关系。建模过程中对齿形的渐开线部分做了精度优化，保证齿面啮合时无干涉问题，装配约束完全按照实际机械装配的逻辑添加，可直接导入仿真模块进行齿轮传动的运动模拟，验证传动比、转速传递等参数的准确性。
