带红色轮毂橡胶行走轮结构设计

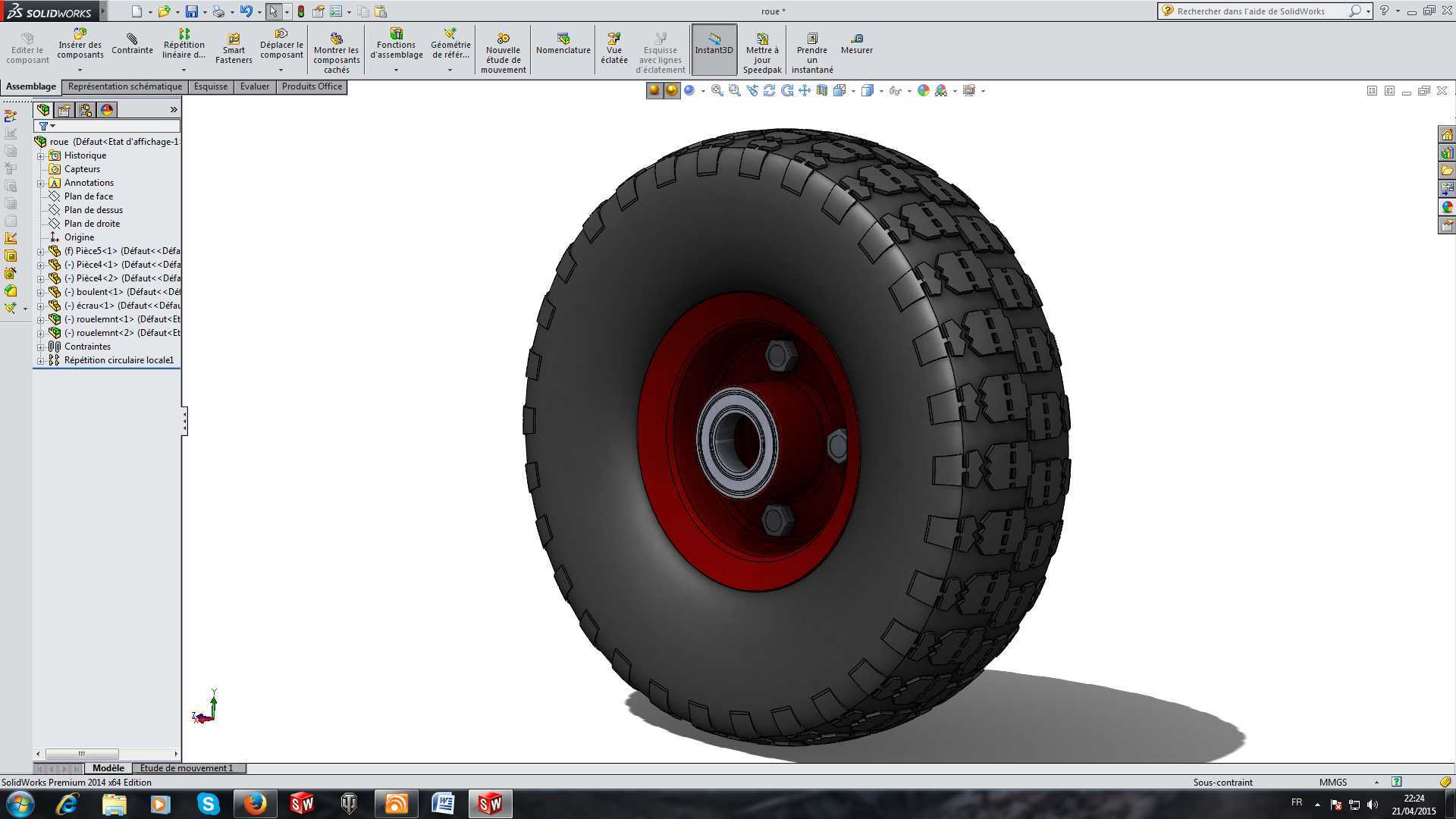

　　这款行走轮的设计适配多数中小型移动设备的行走需求，常见于手动搬运台车、小型仓储周转车、移动式工装架、轻型农业机具的行走端，也可作为部分非标自动化移动工位的配套行走部件，承担设备整体重量传导同时提供行进缓冲能力。从结构拆分来看，外部橡胶胎面采用块状交错花纹设计，胎面花纹块做了等距排布，花纹沟槽深度适配常规硬质铺装路面、车间环氧地坪、普通水泥路面的行走需求，既可以保证行进过程中的抓附力，避免湿滑路面出现侧滑空转，也能在压过细小颗粒杂物时通过沟槽容纳异物，减少胎面硌伤概率，橡胶材质本身的阻尼特性可以过滤行进过程中来自路面的小幅振动，降低设备整体运行噪音，避免刚性轮直接接触地面产生的磕碰损伤。中间红色轮毂部分采用冲压成型的盘式结构，

　　轮毂中心设置有带轴承安装位的轴套结构，轴套与轮毂盘体之间通过均匀分布的螺栓点位做紧固连接，三个紧固点位沿圆周120度等距排布，保证轮体转动过程中的动平衡稳定性，避免高速推行时出现轮体偏摆。轮毂的安装边界需要匹配对应规格的轮轴，轴孔公差按照基孔制过渡配合设计，适配常用的圆钢轮轴安装，安装时可在轴套内部加装深沟球轴承，降低转动摩擦阻力，同时承受径向载荷与小幅轴向窜动。设计过程中优先考虑了轮体的承重均匀性，胎面与轮毂的结合面做了环形压合定位结构，避免长期承重使用后橡胶胎面与轮毂出现脱层滑移，轮毂边缘做了卷边处理，既可以提升轮毂整体结构强度，也能对橡胶胎面的侧边形成限位防护，减少胎侧受外力挤压出现的变形撕裂。

　　轮体的整体宽度适配常规的安装支架间距，安装时需要预留轮体转动的侧向间隙，避免支架与胎侧产生摩擦干涉，胎面的外径尺寸决定了设备的最小离地间隙，选型时需要结合设备整体的通过性要求匹配对应尺寸，这款轮体的承重范围适配轻型移动载荷，不适合重载冲击场景使用，日常使用中需要定期清理胎面花纹沟槽内嵌入的杂物，检查轮毂紧固螺栓的预紧力，保证轮体转动顺畅无卡滞。
