重载链条式物料输送台结构设计

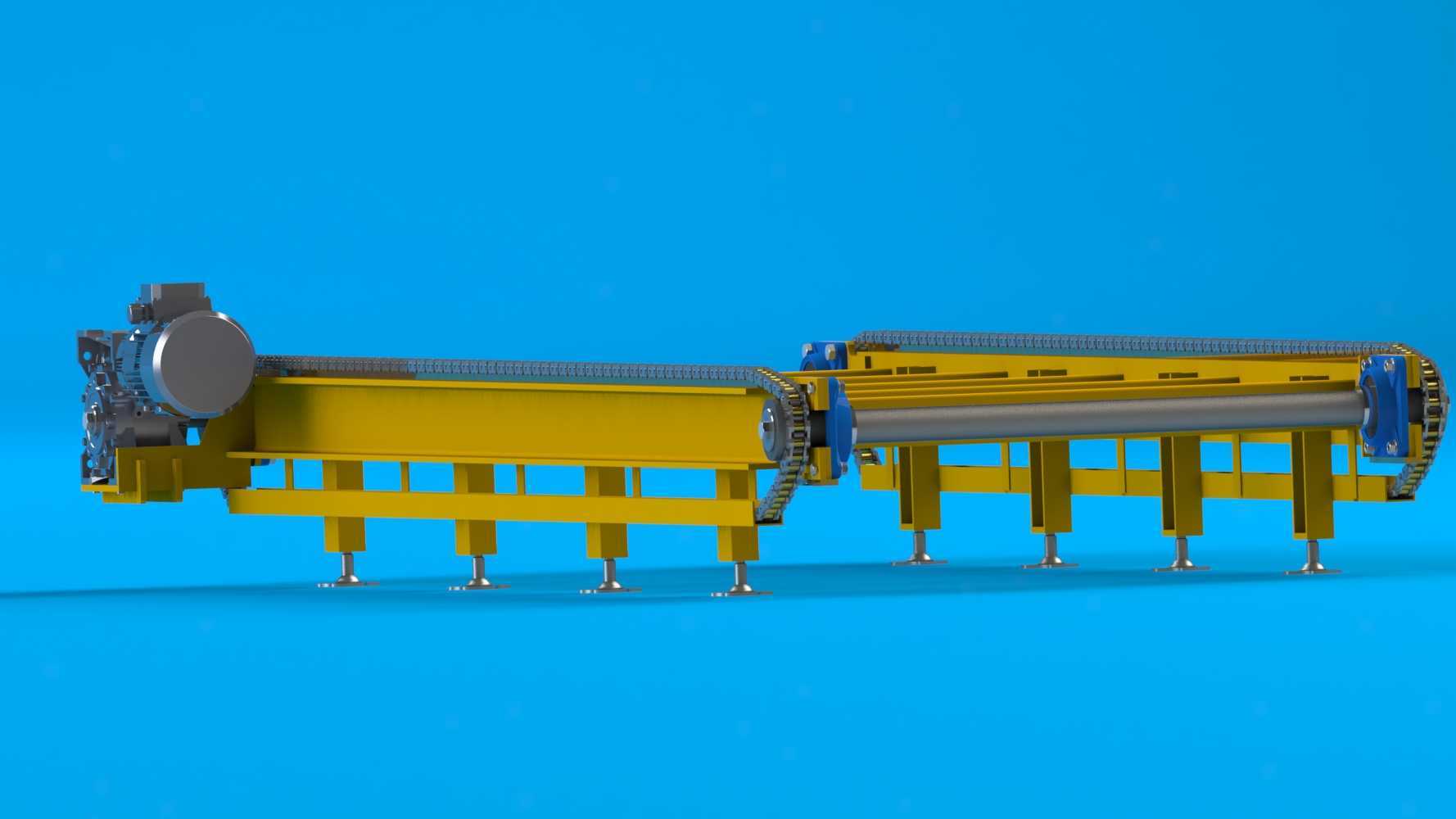

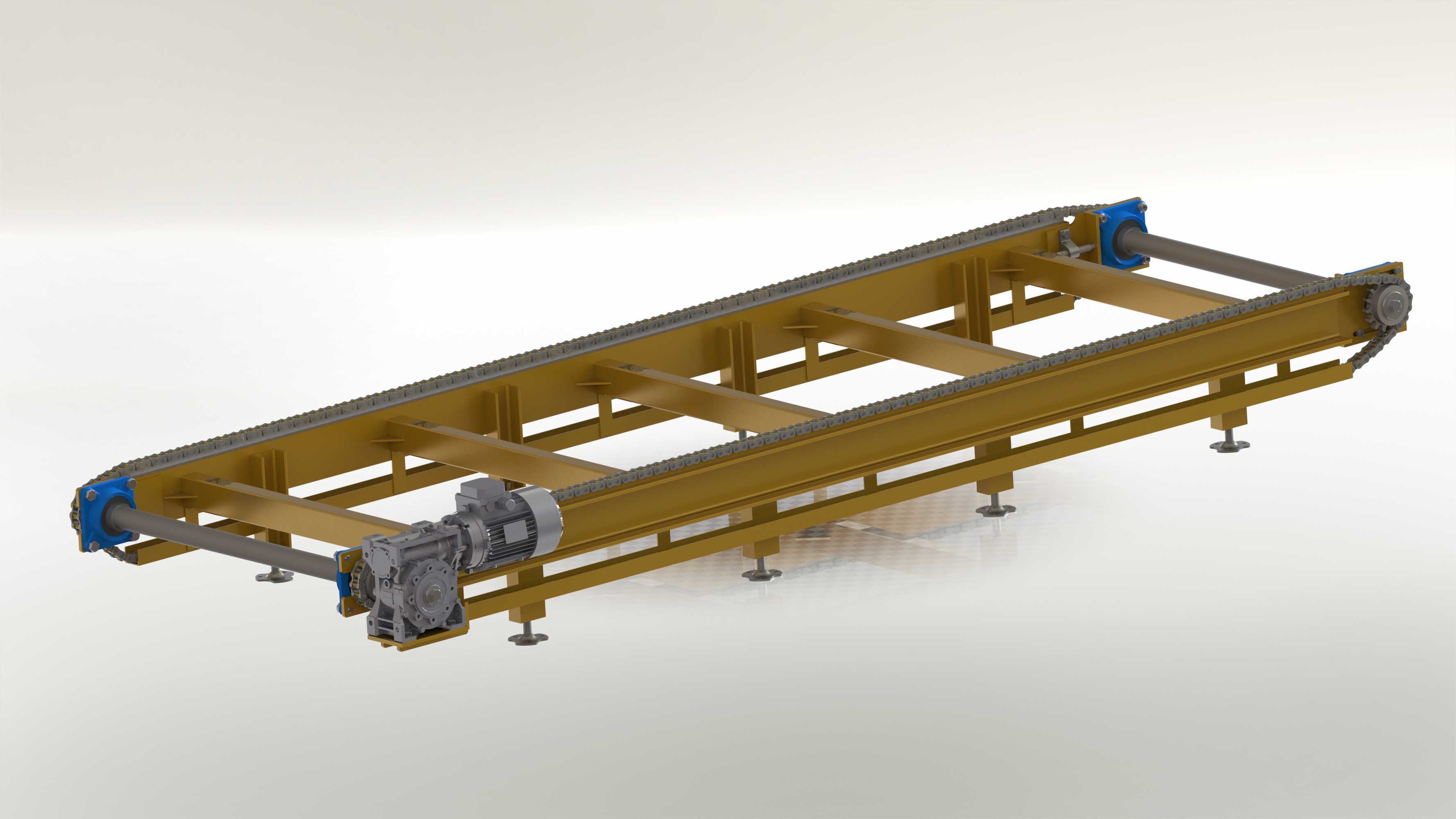

　　这款链条式输送设备主要面向批量生产车间的重型工件工位转运场景，常见于机械加工、汽配制造、金属结构件生产的产线衔接环节，用来替代传统人工搬运或辊道输送无法适配的带定位基准、底面不平整工件的移载需求，可直接对接加工中心上下料位、焊接工装位、喷涂挂具位，解决跨工位长距离工件流转的效率问题。设备主体采用型钢焊接机架结构，主框架选用矩形管拼焊成型，横向设置多道加强撑筋，避免长距离输送时机架中部下挠变形，机架底部配置可调式支撑脚杯，可根据车间地面平整度调整整体水平度，单段机架的安装长度可根据产线布局灵活拼接，标准段的宽度适配常见的工装托盘尺寸，输送面高度可对接常规作业平台的标高，无需额外增设过渡衔接结构。传动端采用减速电机直连主动轴的布局，

　　主动轴与从动轴均配置带座外球面轴承，降低轴系转动的径向跳动误差，传动链条选用大节距重载直板滚子链，链条上方可根据输送工件的外形加装定制工装挡块，确保工件放置后不会在输送过程中出现滑移偏位，从动端配置张紧调节结构，可通过调整螺栓改变从动轴的前后位置，补偿链条长期运行后产生的磨损伸长量，避免链条跳齿或脱轨问题。设计过程中优先考虑了设备的维护便捷性，驱动端的减速电机采用外挂式安装，无需拆解机架即可完成电机的更换检修，轴承座位置预留了注油通道，日常保养时可直接加注润滑脂，无需拆卸外部护罩；机架两侧预留了传感器安装孔位，可直接加装光电开关、行程开关，对接产线PLC控制系统实现工件到位自动停启、工位间自动流转的自动化运行需求。

　　输送链条的运行速度可通过更换不同减速比的减速机调整，适配从慢节奏重型工件装配到快节奏轻型零件流转的不同节拍需求，机架表面采用喷塑处理，可适配车间内存在切削液、焊接飞溅的复杂工况，避免长期使用后机架锈蚀影响结构强度。设备的安装边界预留了足够的维护空间，驱动端外侧预留的检修距离可满足日常拆装操作，底部脚杯的调节行程可适配地面存在一定高度差的安装场景，无需额外做地面预埋处理即可完成设备部署。
