拉斯顿西门子TA系列燃气轮机装配结构

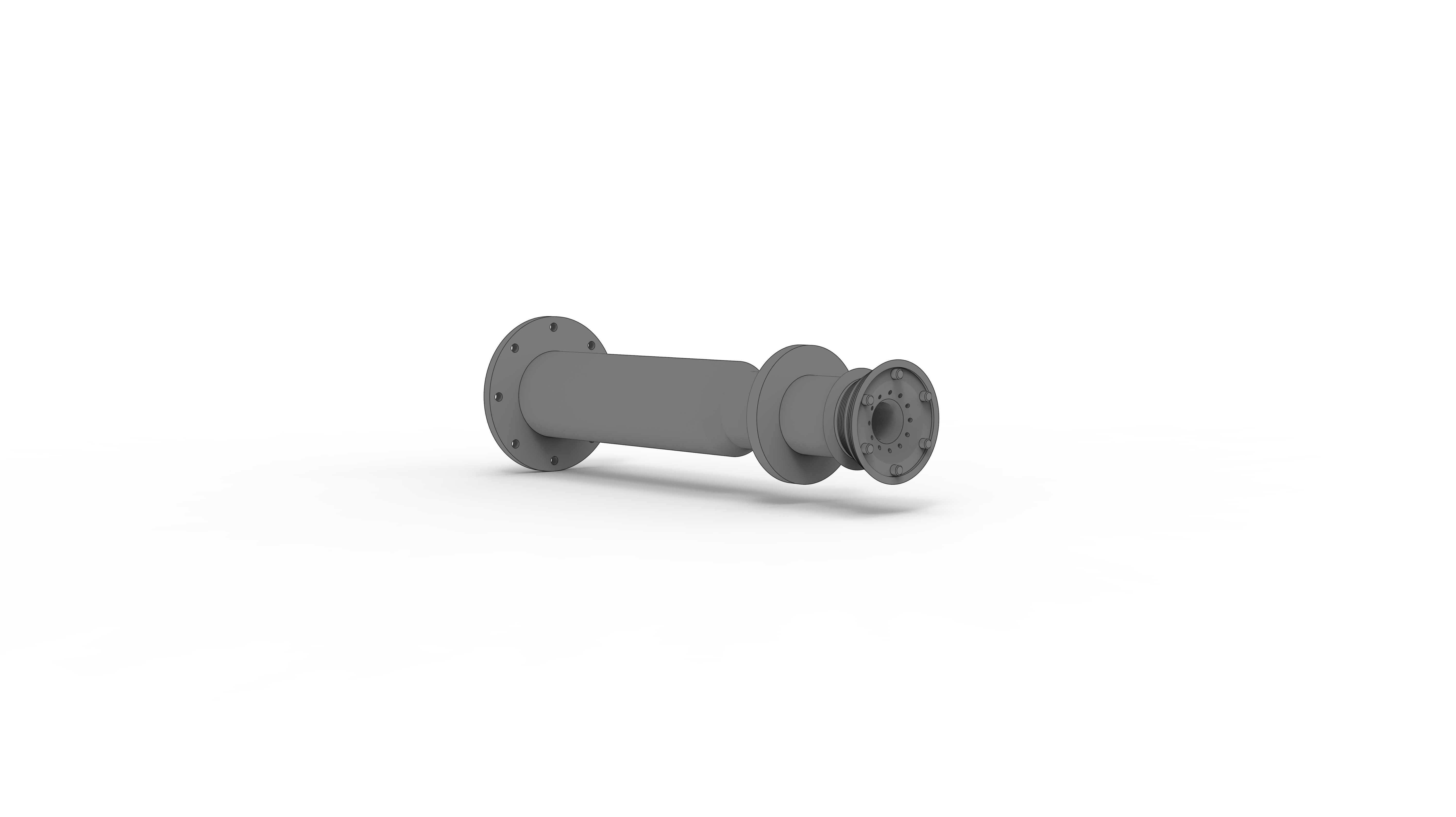

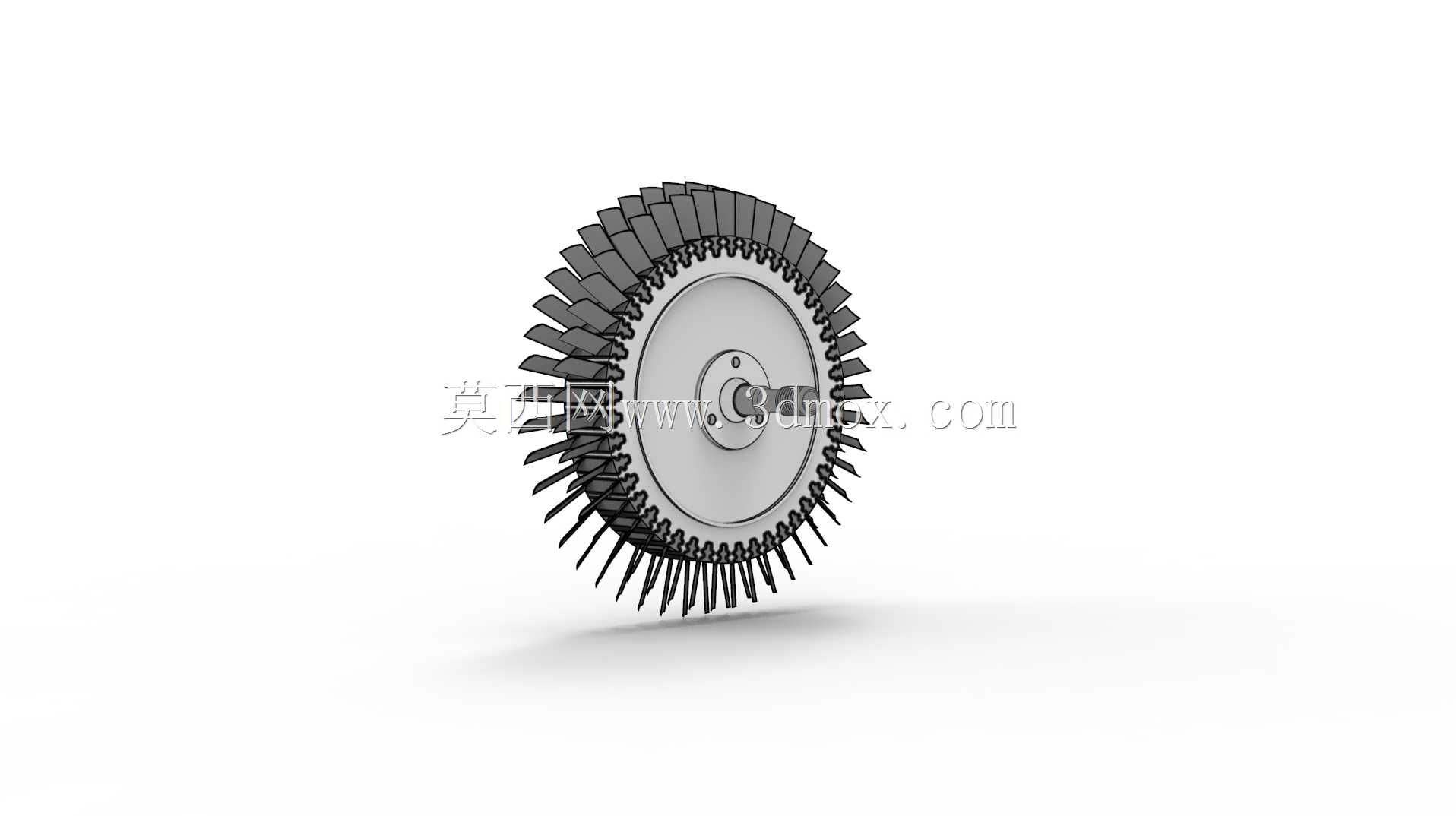

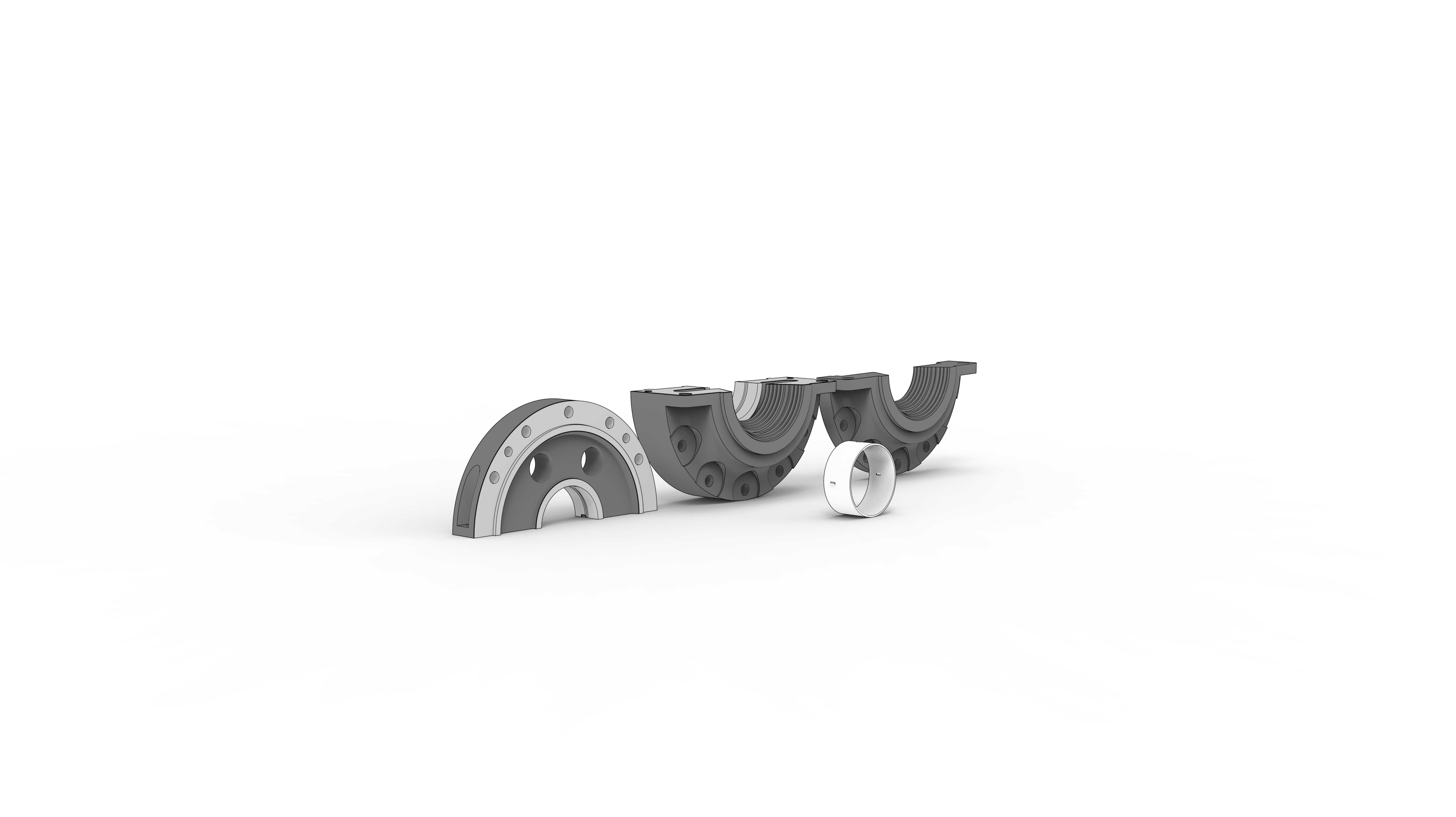

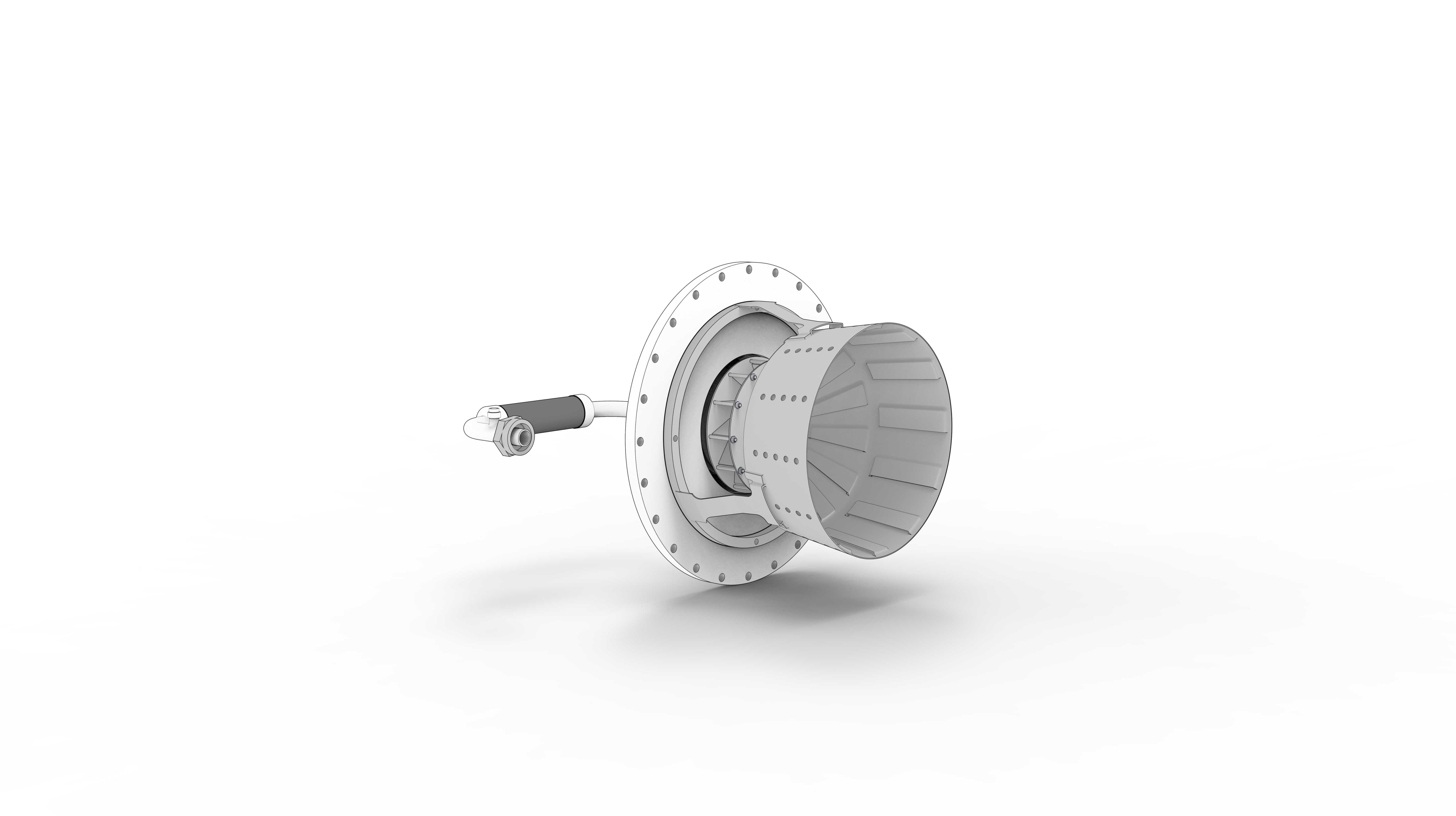

　　在分布式能源、工业自备电站、油气管道增压驱动等场景中，中小型工业燃气轮机一直是核心动力装备，拉斯顿西门子TA1500至TA1750系列燃机，凭借紧凑的结构布局与稳定的输出特性，在中小功率动力场景中有着广泛的应用覆盖。这套三维装配结构完整还原了燃机的核心组成逻辑，从进气端的压气机模块开始，逐级呈现轴流式压气机的叶片排布、轮盘连接结构，压气机段采用多级轴流设计，每级叶片的叶型角度、安装榫头结构都按照实际装配关系还原，可清晰看到静叶与动叶的间隔排布方式，以及压气机缸体的中分面连接结构、螺栓排布位置，能直观理解压气机段如何逐级压缩空气，为后续燃烧环节提供高压气源。

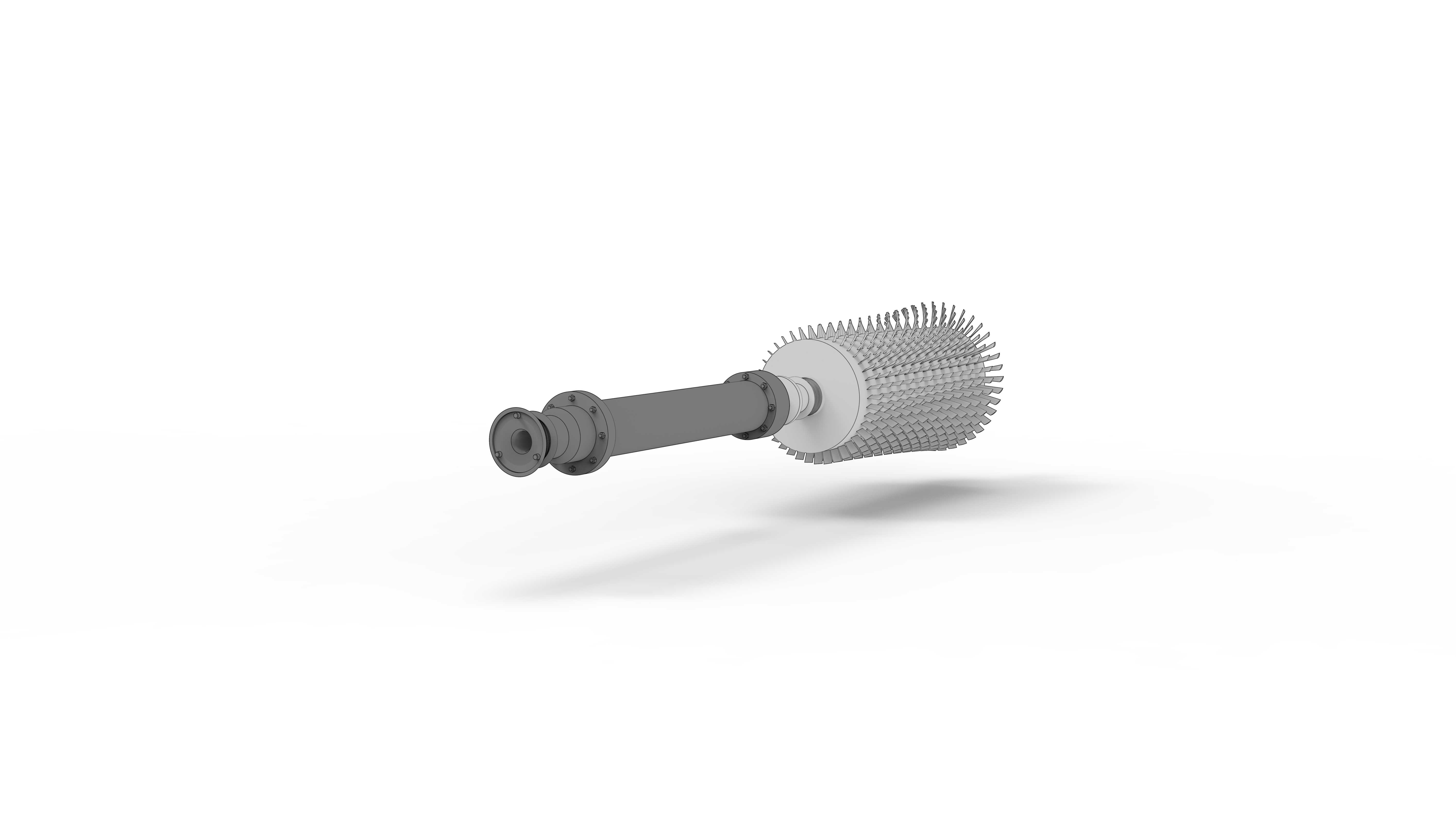

　　顺着气流方向进入燃烧室段，模型还原了分管式燃烧室的布置结构，包含火焰筒、燃料喷嘴、点火装置、过渡段等核心零件，可清晰看到每个燃烧室的安装定位方式，以及燃料管路的接口位置、冷却气通道的走向，燃烧室段的设计直接决定燃机的燃烧效率与排放水平，模型中保留了火焰筒壁面的冷却开孔结构、过渡段与透平段的连接法兰结构，能直观呈现高温燃气从燃烧室进入透平段的流道衔接逻辑。透平段作为燃机的动力输出核心，模型还原了动力透平与压气机透平的转子连接结构，透平叶片的冷却流道结构、叶根的枞树型榫头连接方式，以及透平缸体的热膨胀补偿结构都做了完整呈现，同时转子两端的支撑轴承结构、轴承座的定位方式、油封气封的布置位置也都按照实际装配关系搭建，可清晰看到整个转子系统的支撑跨度、对中调整结构，这部分结构直接决定燃机运行时的转子振动水平与运行寿命。

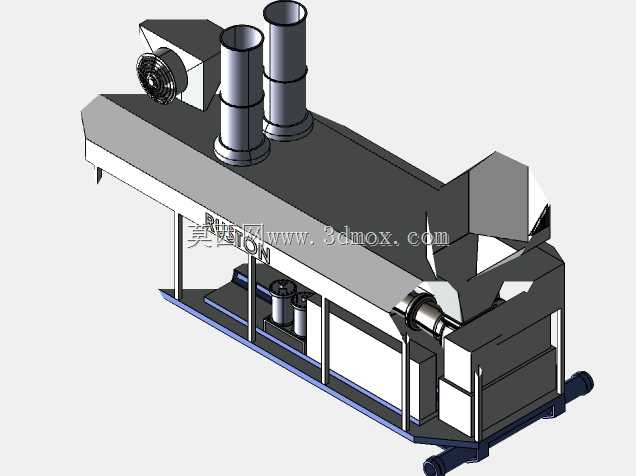

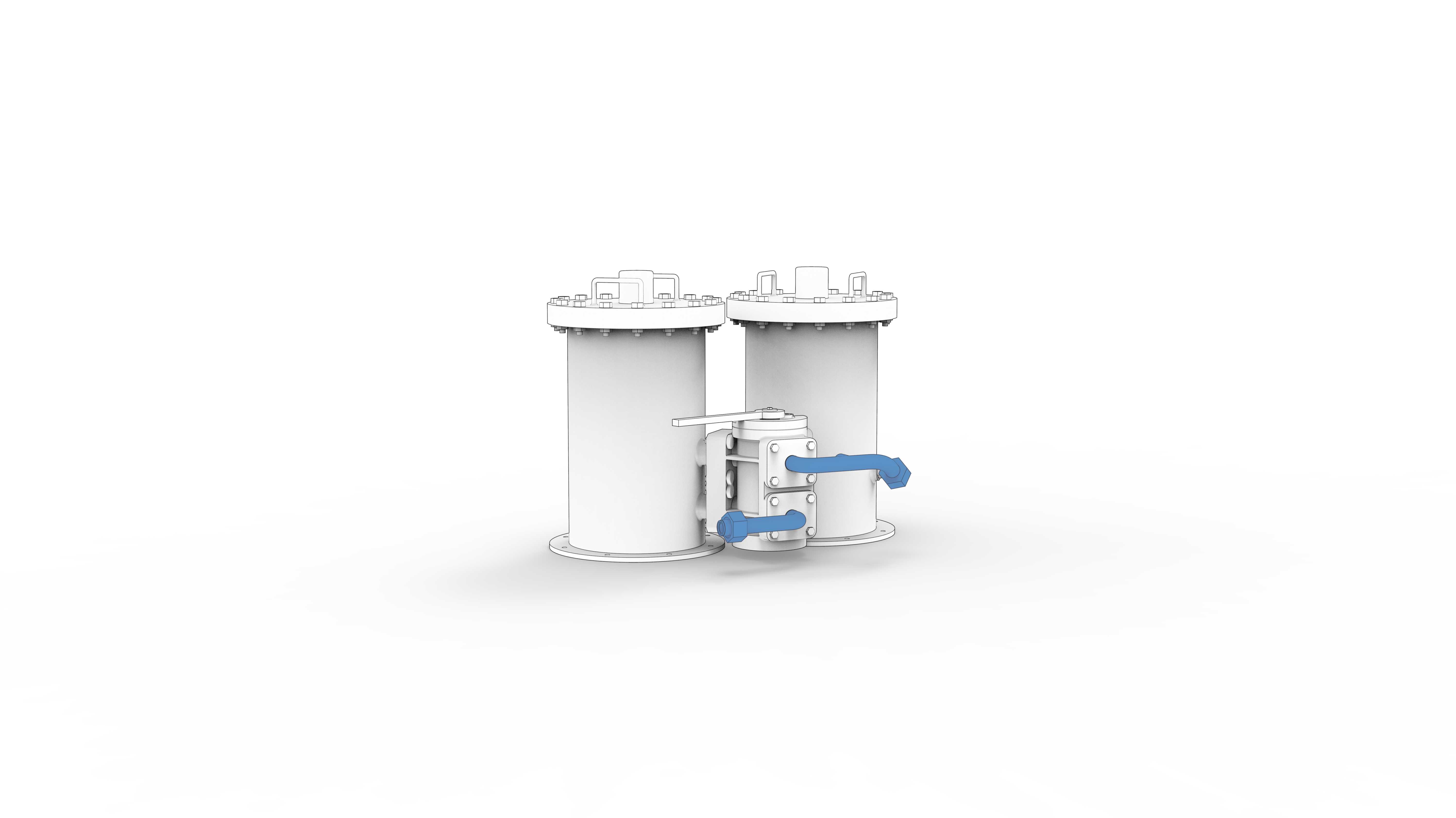

　　在辅机系统部分，模型还原了燃机的附属安装接口，包括进气蜗壳与外围进气过滤系统的连接法兰、排气扩压段与余热锅炉或排气烟囱的对接边界、燃料调节模块的安装基座、润滑油管路的接口位置、盘车装置的安装位置与齿轮啮合结构，同时也呈现了燃机底座的安装结构，包括底座的地脚螺栓布置位置、与燃机本体的支撑垫块结构、轴系输出端与被驱动设备（发电机、压缩机等）的对接法兰尺寸边界，可直接用于项目前期的安装布局校核、辅机系统的接口匹配设计。

　　从建模逻辑来看，整套装配采用自顶向下的设计思路搭建，先确定整个燃机的转子中心线作为装配基准，所有静子部件、缸体、轴承座、底座都以该中心线为定位基准，保证各部件的同轴度符合实际装配要求，每个零件的配合面都按照实际工程公差要求设置配合关系，比如压气机缸体中分面的螺栓孔对齐、叶片榫头与轮盘榫槽的配合间隙、轴承与轴颈的配合尺寸都做了对应还原，可直接用于装配工艺的模拟、检修流程的推演，帮助结构设计人员快速理解中小型工业燃机的整体布局逻辑，也可作为燃机辅机配套设计、安装方案制定时的三维参考载体，在进行同类型燃机的国产化改造、备件设计时，也能通过该装配结构快速梳理零件间的装配约束关系，减少前期测绘的工作量。
