手动切管器管刀三维结构设计模型

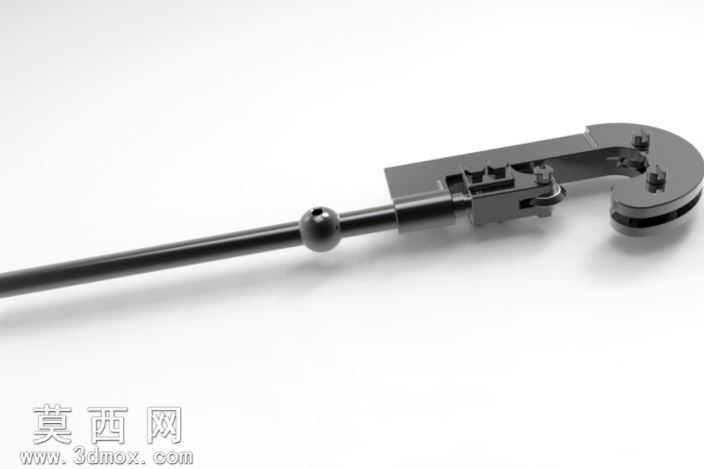

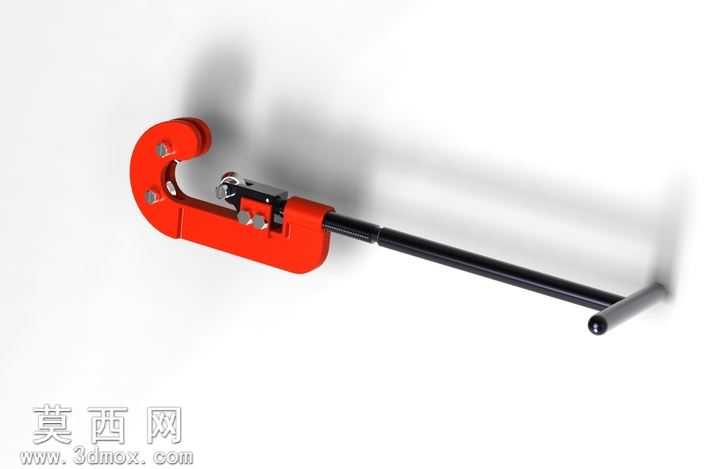

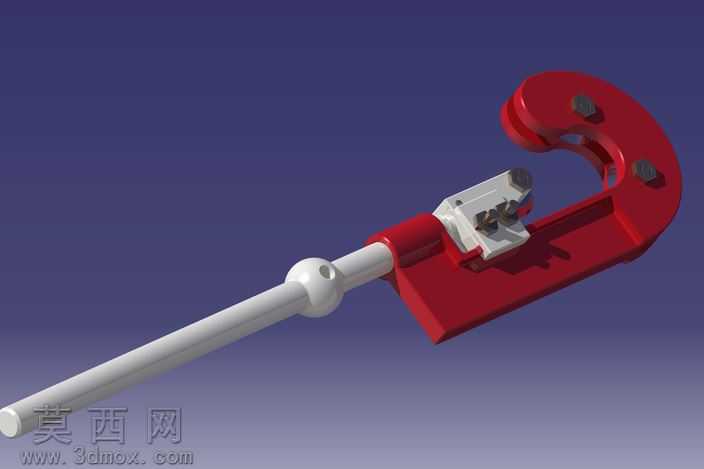

本模型为手动式管道切割工具管刀的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整体功能布局的框架搭建，再逐一拆分各功能部件进行细节建模，确保各部件装配间隙符合手动工具的操作公差要求。整体结构分为C型夹持主体、进给调节结构、切割滚轮组件、加长操作手柄四大核心模块，C型夹持主体采用开放式钩形结构设计，建模时通过曲面拉伸、圆角过渡处理还原铸件的厚重质感，主体上的安装孔位、调节螺纹孔均按照标准五金件的配合尺寸绘制，保证虚拟装配时无干涉问题。切割组件部分包含硬质合金切割轮与两组支撑滚轮，建模时还原了切割轮的刃口角度、滚轮的轴承安装位，通过约束装配模拟切割轮绕轴转动、支撑滚轮随管材转动的运动关系，可直观展示切割时管材被三点夹持、旋转进给的工作原理。进给调节结构采用螺杆进给形式，建模时绘制了梯形传动螺纹、调节旋钮的防滑纹理，还原了旋转旋钮带动切割轮进给、适配不同管径管材的调节逻辑，加长操作手柄部分做了防滑尾端的细节处理，手柄与主体的连接位做了加强筋结构建模，还原实际产品的抗扭强度设计。材质与渲染阶段，为C型主体赋予哑光红色烤漆金属材质，调节螺杆、操作手柄赋予发黑处理的碳钢材质，切割轮赋予高硬度硬质合金的亮面金属质感，支撑滚轮赋予镀铬亮面材质，手柄尾端的防滑套赋予哑光橡胶材质，通过打光模拟车间作业环境的光影效果，突出各部件的材质差异与结构轮廓，渲染图清晰展现工具的整体形态与功能分区。整个模型完整还原了手动管刀的机械结构与操作逻辑，各部件的连接关系、运动配合均符合实物的工作原理，可用于手动五金工具的结构展示、作业原理演示以及相关产品的设计参考。
