303不锈钢分体式小漏斗结构设计

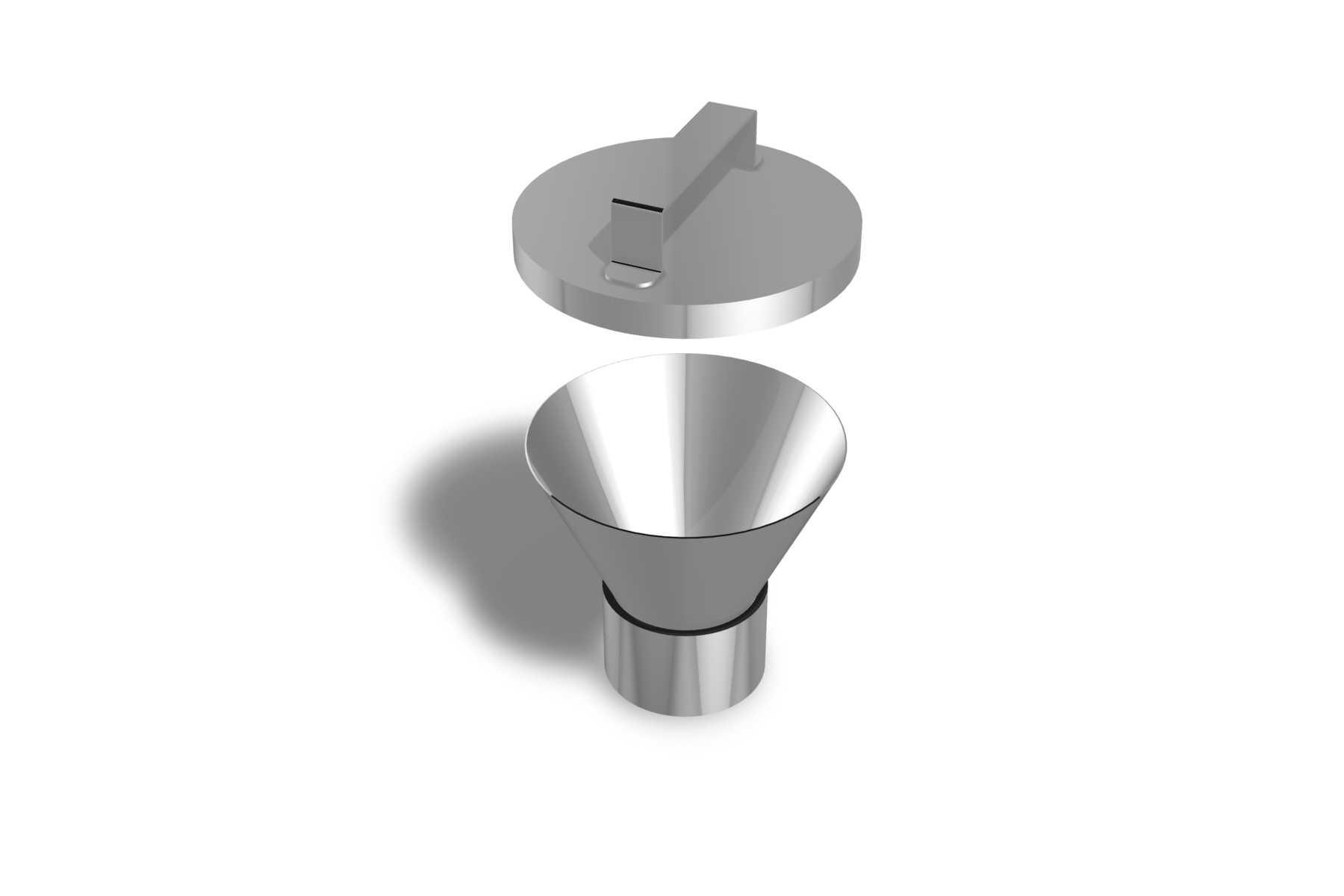

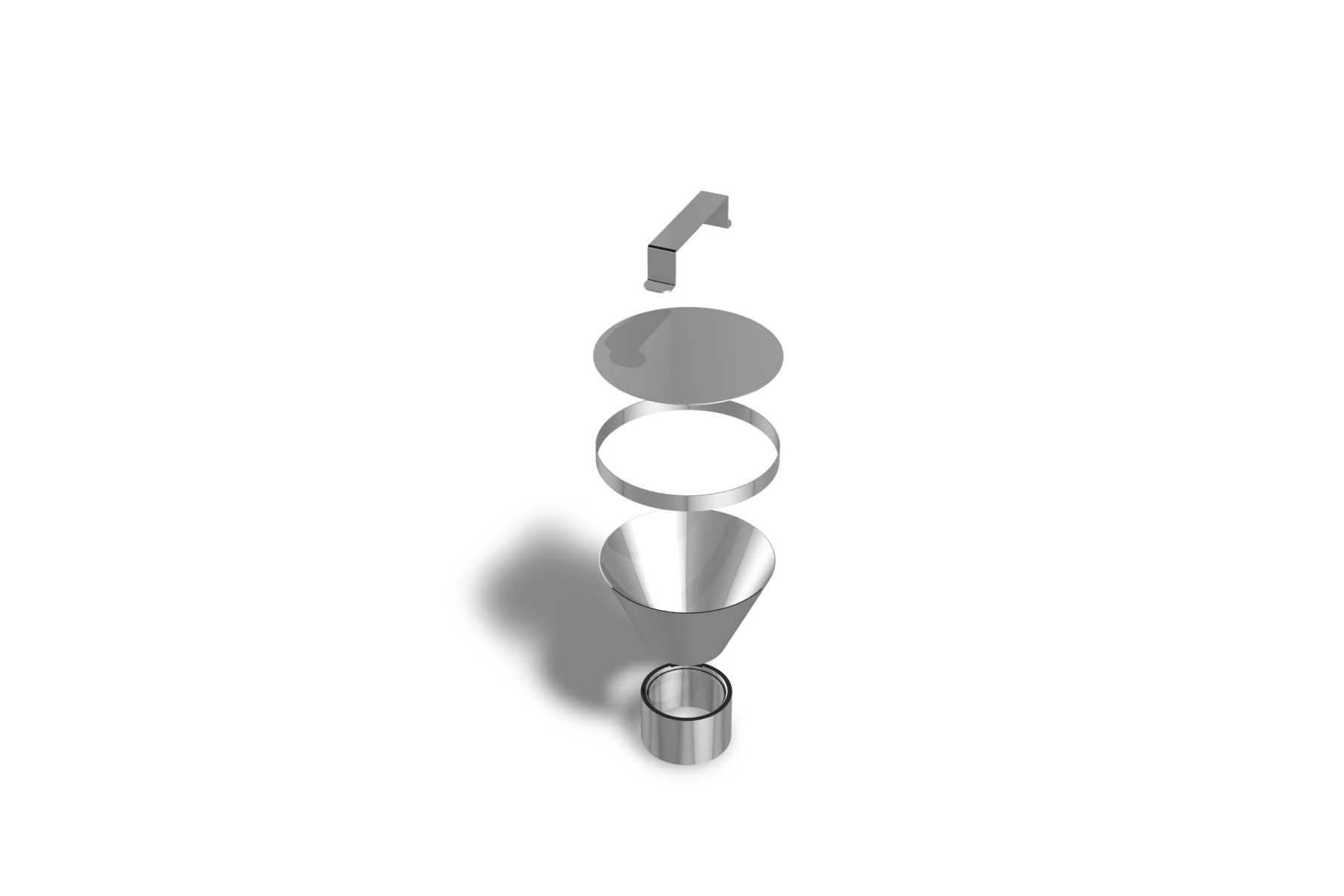

　　这款小漏斗采用22ga厚度的303不锈钢加工成型，核心应用场景覆盖实验室小剂量试剂分装、小型加工工位的切削液定点加注、家用厨房的颗粒/液体精准导流，也可适配小型食品加工设备的辅料投料工位，解决小口径容器加注时易洒漏、导流精度差的实际问题。从结构设计逻辑来看，采用分体堆叠式的结构拆分思路，将整体拆分为挂接固定件、上封盖、密封衔接环、锥形导流主体、下接导流嘴五个独立部件，既降低了薄不锈钢钣金加工的成型难度，也便于后续针对不同加注口径更换适配的下接嘴，无需更换整个漏斗主体。挂接固定件采用L型折弯结构，可直接卡接在容器边缘或者工位挡板上，使用时无需人工持续扶持，解放操作人员双手，适配厚度1-5mm的板件或容器壁卡装，卡接处做了圆弧过渡处理，

　　避免刮伤容器表面或者操作人员手部。锥形导流主体的锥度经过反复校核，针对粘度在1-500cp的流体以及直径小于3mm的固体颗粒，可实现无滞留导流，内壁做了镜面级抛光处理，减少流体挂壁残留，尤其是针对易粘附的油类、粉状物料，能大幅降低物料残留损耗。上下衔接的密封环采用翻边结构设计，装配时可嵌入锥形主体与上封盖的衔接槽内，无需额外焊接即可实现密封防漏，也便于后期拆卸清理内部残留的物料，避免不同物料加注时出现交叉污染。下接导流嘴采用直筒式结构，外径可适配常见的10-20mm口径容器入口，导流嘴与锥形主体的衔接处做了圆弧过渡，避免物料在转角处出现卡滞，针对粉状物料的导流场景，该圆弧过渡可有效减少粉料架桥堵塞的概率。

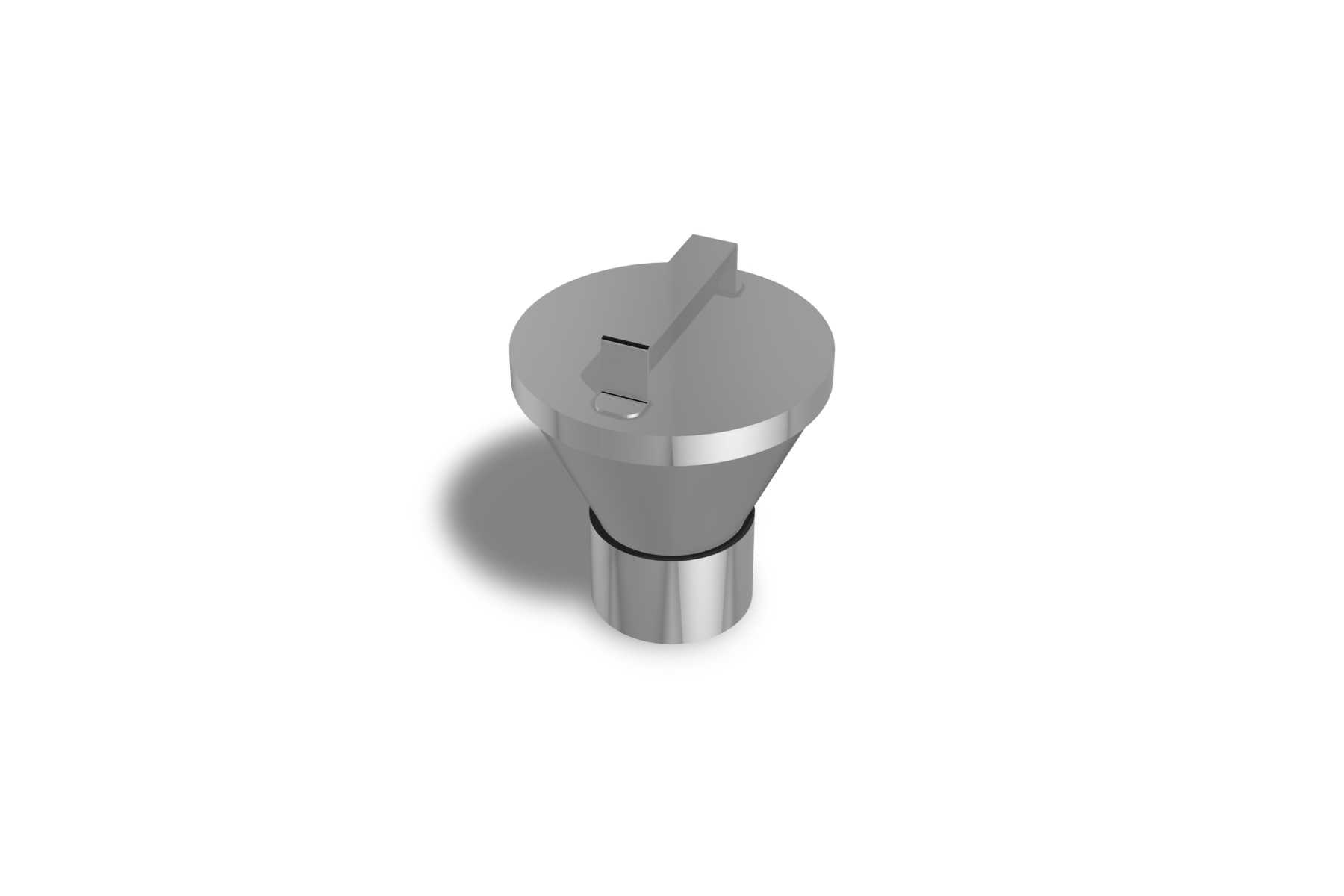

　　整体结构的外形尺寸控制在掌心可握持的范围，总高度不超过120mm，最大外径不超过80mm，既满足小口径容器的加注需求，也不会占用过多工位储物空间，闲置时可拆分堆叠存放，进一步降低存储占用空间。从加工可行性角度，所有部件均采用薄不锈钢钣金冲压、折弯工艺即可成型，无需复杂的机加工工序，量产时的加工成本可控，部件之间的装配无需额外紧固件，依靠结构卡合即可完成组装，日常维护时拆卸便捷，可直接放入超声波清洗设备完成整体清洁，适配食品、化工、实验室等多场景的清洁要求。
