1/4-20规格螺纹护套螺旋镶件结构

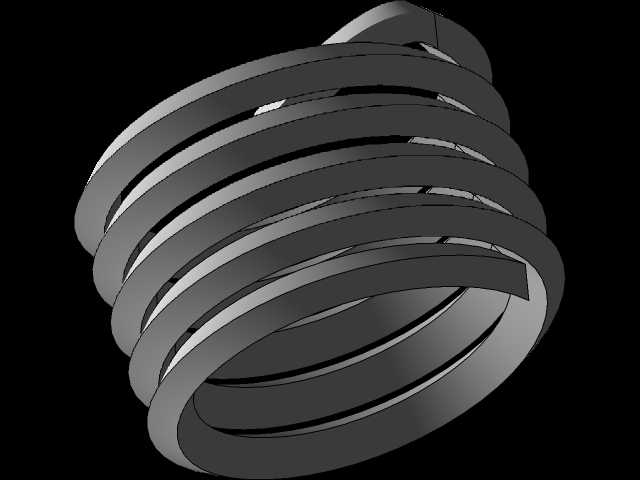

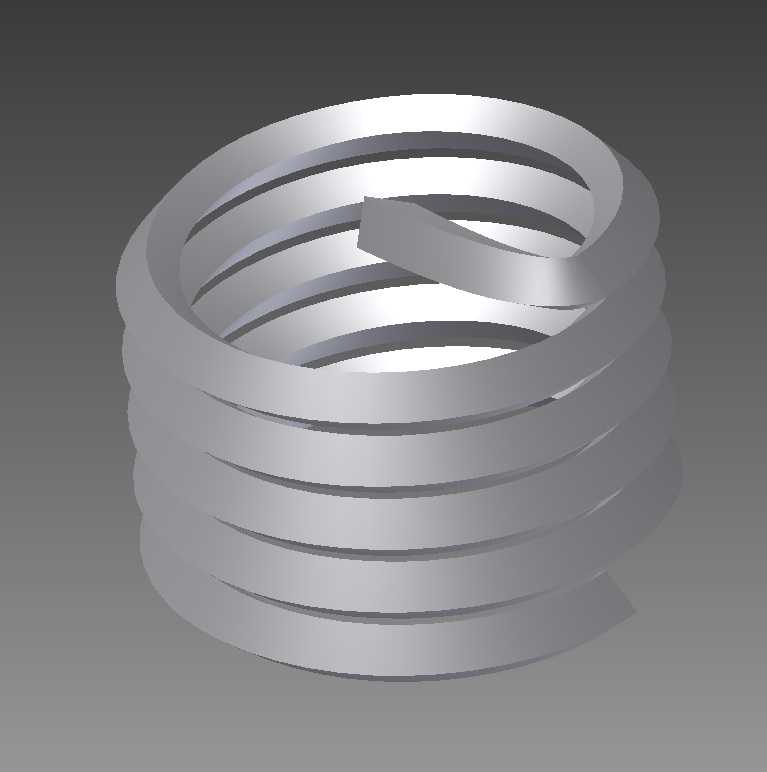

　　在各类机械装配场景中，铝、镁合金等低强度基体的螺纹孔长期受交变载荷、反复拆装影响，极易出现滑牙、螺纹磨损、牙型崩缺等失效问题，这类螺纹护套正是针对该类工况设计的内嵌加强元件。从结构设计逻辑来看，该款螺旋镶件采用菱形截面不锈钢丝冷绕成型，整体为连续螺旋弹簧状结构，自由状态下外径略大于目标安装底孔直径，装入攻好配套内螺纹的底孔后，镶件自身弹性胀开紧贴内螺纹牙型，既可以在基体内部形成符合标准牙距的高精度内螺纹，又能分散螺纹副啮合时的局部应力，避免软质基体牙型直接承受集中载荷，大幅提升螺纹连接的疲劳强度与使用寿命。

　　从安装边界来看，该款镶件适配1/4-20统一螺纹规格，安装完成后形成的有效内螺纹长度为1/4英寸，设计时需提前在基体上加工对应规格的ST专用底孔，使用专用安装工具将镶件旋入底孔后，需冲断安装柄以保证螺纹通孔的贯通性，安装完成后的镶件端面需与基体表面齐平或略低于基面，避免干涉配套螺栓的装配行程。不同于实心螺纹套，该类螺旋式护套壁厚更薄，对基体底孔的尺寸增量要求更小，在空间受限的薄壁壳体、小型零部件上应用时，不会过度削弱基体自身的结构强度，同时不锈钢材质的自身硬度高于常规铝合金、工程塑料基体，耐磨性能优异，可承受数十次反复拆装而不损伤螺纹牙型。

　　在实际设备应用中，这类镶件广泛覆盖汽车零部件装配、航空航天机载设备、通讯基站结构件、3D打印金属零件后处理、模具模板螺纹修复等场景，比如汽车发动机周边的铝合金附件壳体，维修时若出现原有螺纹孔滑牙，无需更换整个壳体，仅需重新扩孔攻丝装入该类护套，即可恢复原规格螺纹的连接性能，大幅降低维修成本与停机时长。建模过程中需重点控制螺旋升角与菱形截面的成型角度，保证自由状态与装配状态下的螺距一致性，同时要预留安装柄的冲断缺口位置，确保安装后断柄位置无毛刺凸起，不影响螺栓的顺畅旋入，还要注意镶件内外螺纹的同轴度公差，避免装配后出现螺纹偏斜、螺栓卡滞的问题。
