欧米茄圆形工业电源连接插座结构

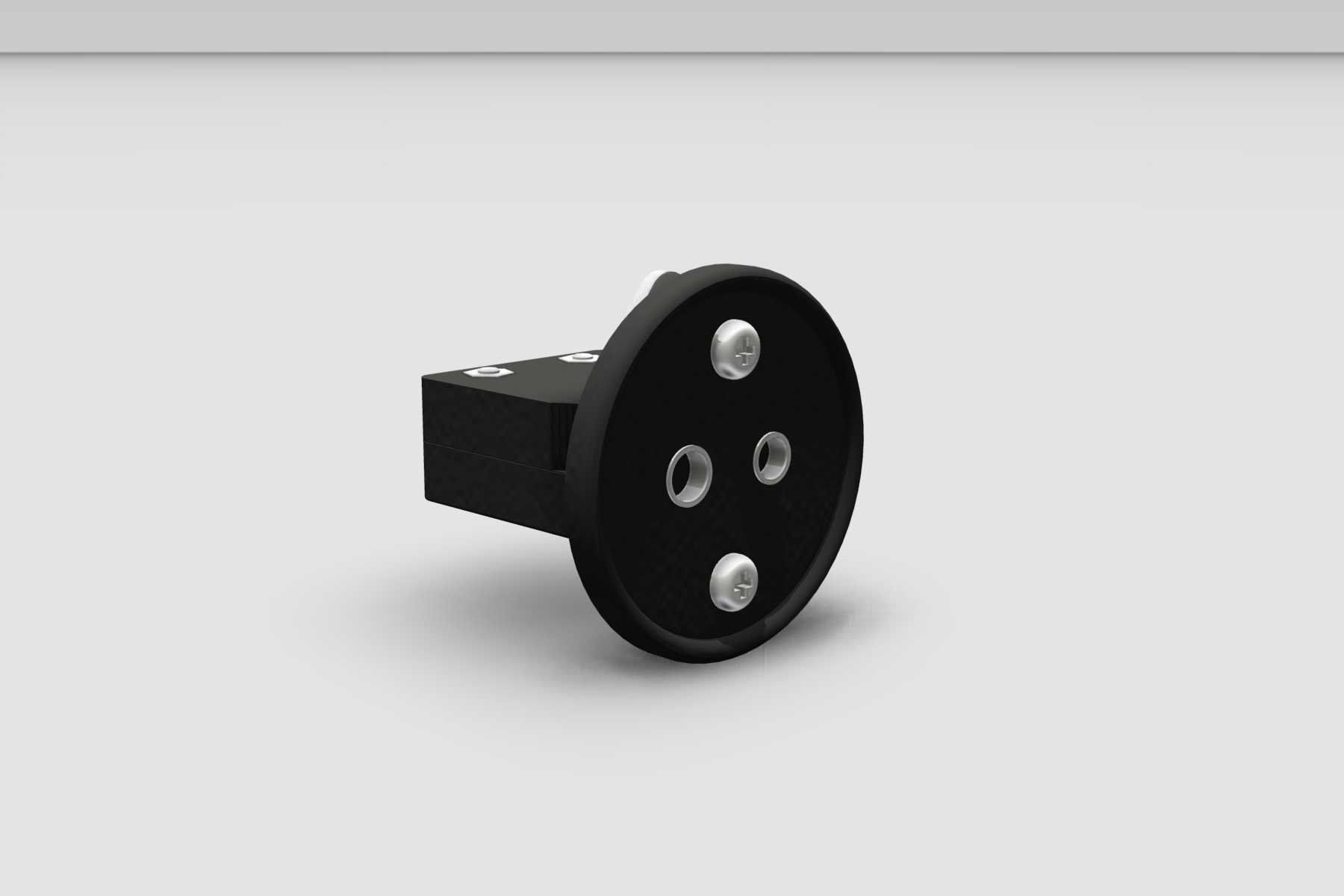

　　这款圆形接插部件主要应用在工业控制机柜、小型机电设备、户外便携检测仪器的供电回路中，作为设备端的电源输入接口使用，相比常见的方形插座，圆形结构的外壳受力更均匀，在设备受到磕碰、挤压的工况下，接口外壳不容易出现开裂变形的问题，能更好地保护内部的导电接插端子。从结构设计来看，部件后侧的圆形法兰盘是主要的安装基准，法兰上预留了对应的安装孔位，安装时可以直接通过螺栓将整个插座固定在设备的面板开孔处，法兰与设备面板贴合的位置可以加装密封胶圈，满足户外或者多粉尘工况下的防护需求，安装边界需要在设备面板上开出对应直径的圆形过孔，法兰盘的外径要大于过孔直径，保证安装后不会出现松脱移位。插座主体的盒型结构内部集成了导电端子的固定腔室，

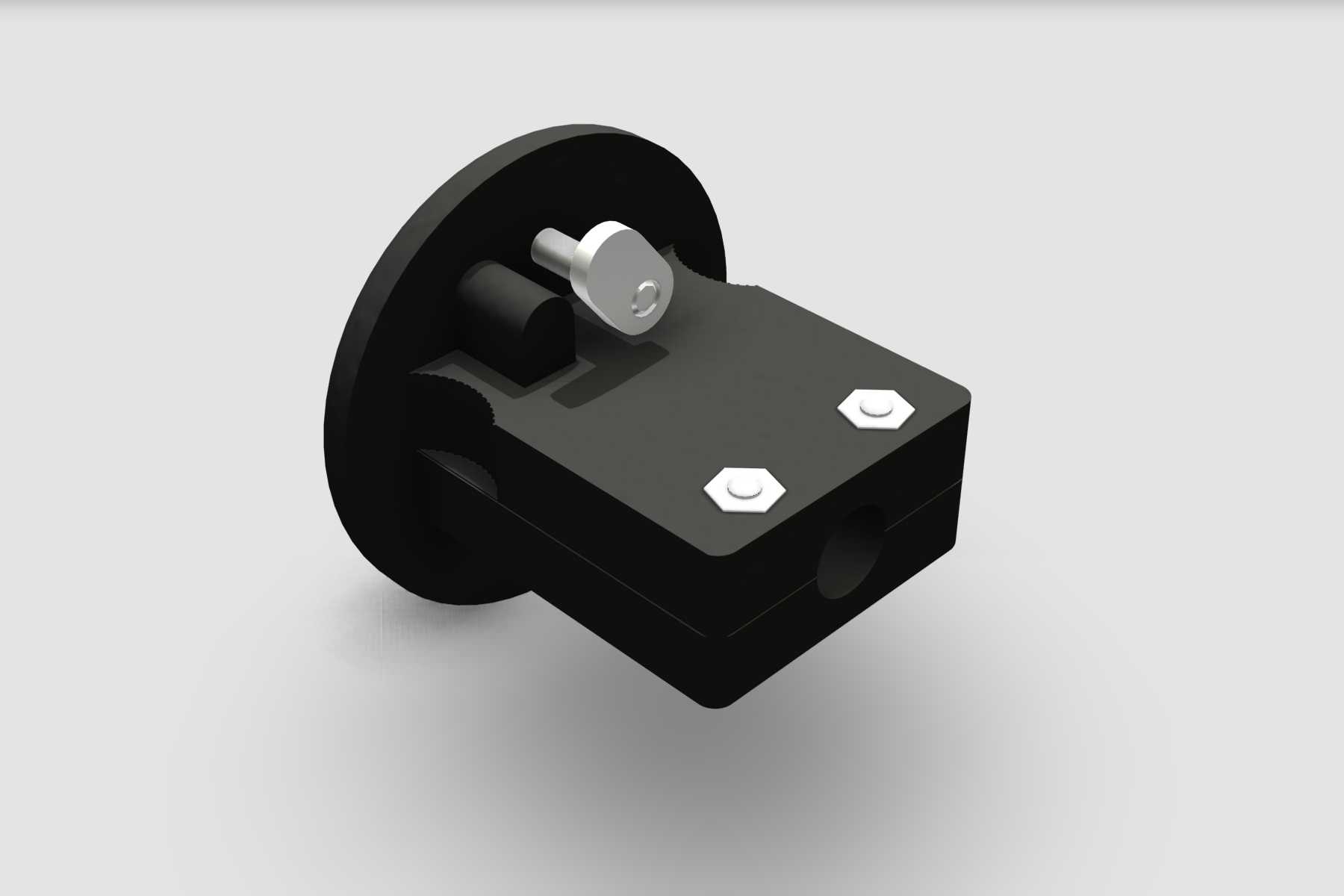

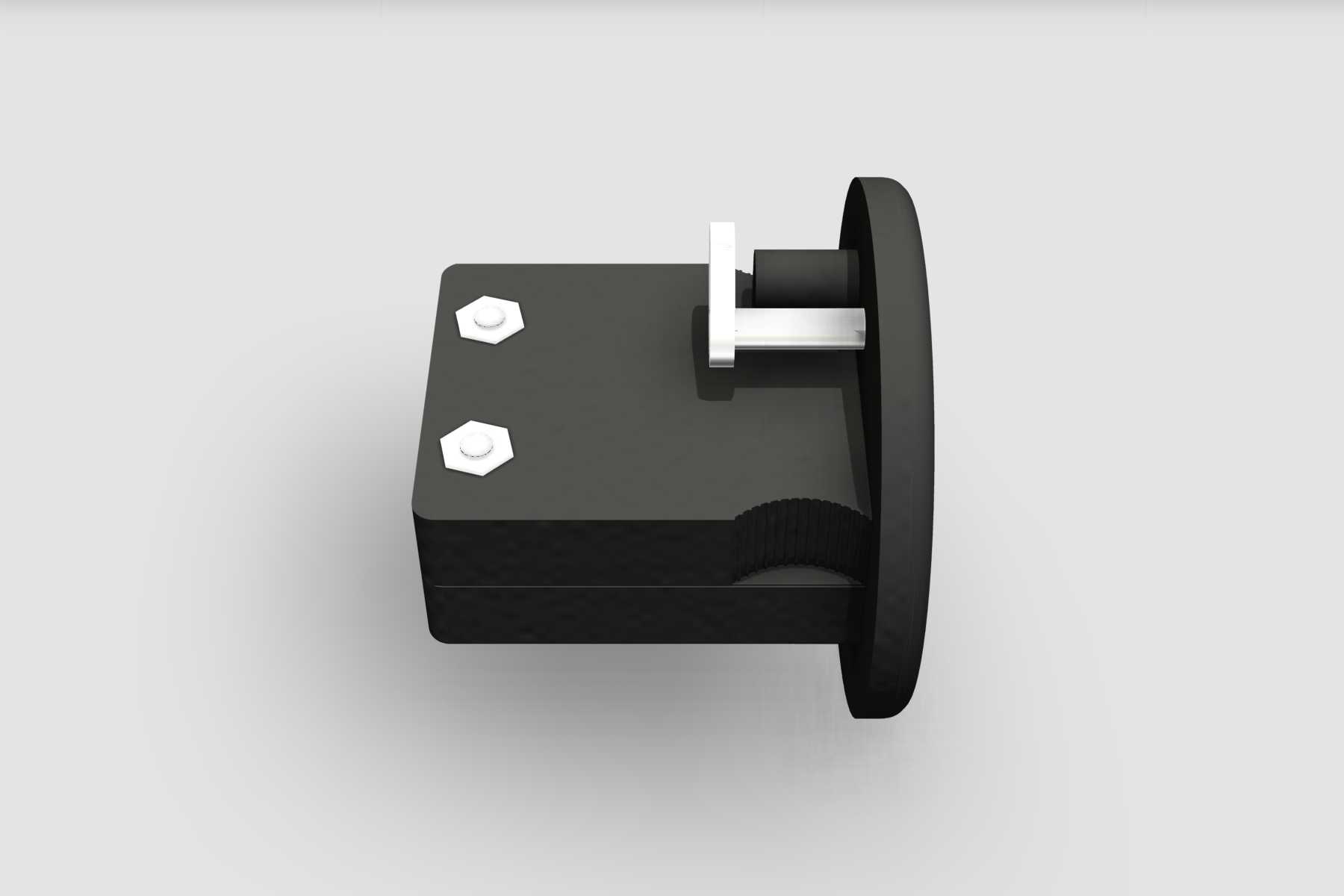

　　顶部设置的锁止拨片是核心的功能结构，当配套的插头插入插座之后，拨动这个金属拨片就可以卡入插头对应的锁止槽内，避免设备运行过程中因为振动、拉扯导致插头意外脱落，造成供电中断的问题，拨片的转轴位置做了限位结构，拨动行程控制在合理范围内，不会出现过拨损坏的情况。主体外壳上的两个六角固定件是外壳的装配锁紧结构，用来扣合插座的上下两个壳体，装配时不需要额外的卡扣结构，通过这两个紧固件就可以实现外壳的紧密贴合，后期如果需要检修内部端子，只需要拆下这两个紧固件就可以打开外壳，维护操作十分便捷。插座前端的接插孔位做了导向倒角设计，插头插入时不需要完全精准对位，顺着倒角就可以顺利滑入接插位置，降低了现场接线的操作难度，

　　内部的导电端子固定槽做了防呆设计，不同极性的端子槽尺寸有细微差异，装配时不会出现端子装反的问题，避免接线错误导致的电路故障。整个部件的外形没有多余的突出结构，安装后外露部分的轮廓圆润，不会在设备表面形成尖锐的凸起，避免操作人员在设备周边作业时被刮蹭受伤，外壳选用的是绝缘性能优异的工程塑料材质，具备不错的耐磨和抗老化性能，长期使用也不会出现绝缘性能下降的问题。
