4英寸现代款手持角向研磨工具结构设计

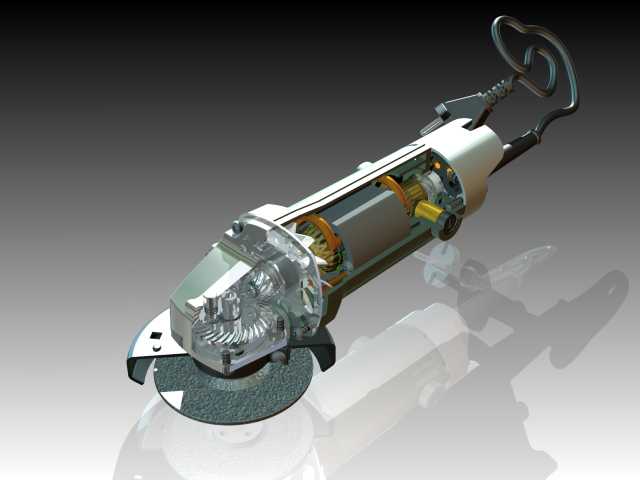

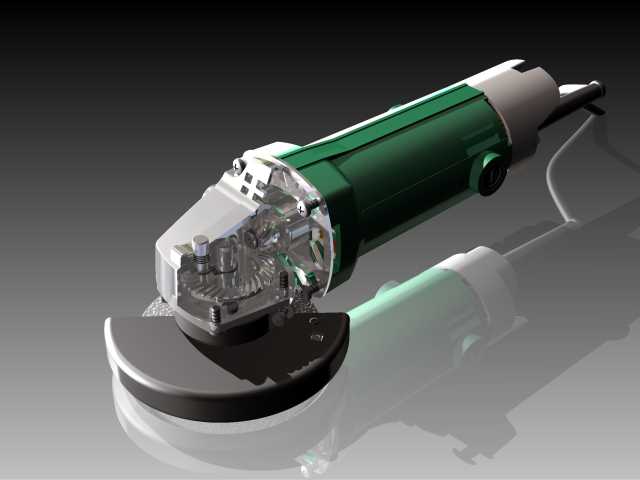

　　这款手持研磨工具的结构设计，核心围绕小空间金属加工作业场景展开，适配家装维修、五金加工、现场检修等多类工况下的金属磨削、焊缝打磨、型材切割、毛刺去除作业需求，整机采用4英寸磨片规格，握持段贴合成人手掌抓握弧度，作业时可灵活调整施力角度，适配不同操作姿势下的发力需求。从内部结构排布来看，动力段沿机身轴向依次排布电枢、定子绕组与减速齿轮组，传动路径短且同轴度控制严格，可有效降低高速运转时的径向跳动，提升磨片运转稳定性；输出端采用锥齿轮换向结构，将电机轴向转动转换为磨片的垂直轴向转动，齿轮啮合间隙经过合理调校，既保证传动效率，又预留了热胀冷缩的余量，避免长时间高负载作业出现卡滞。机身外壳采用分段式结构，握持区做防滑纹理设计，

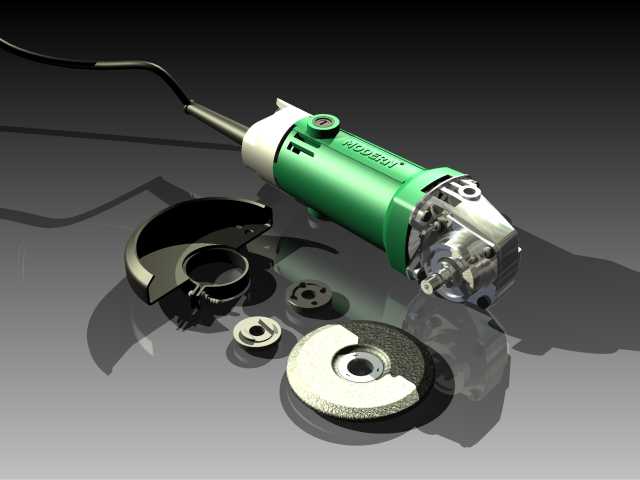

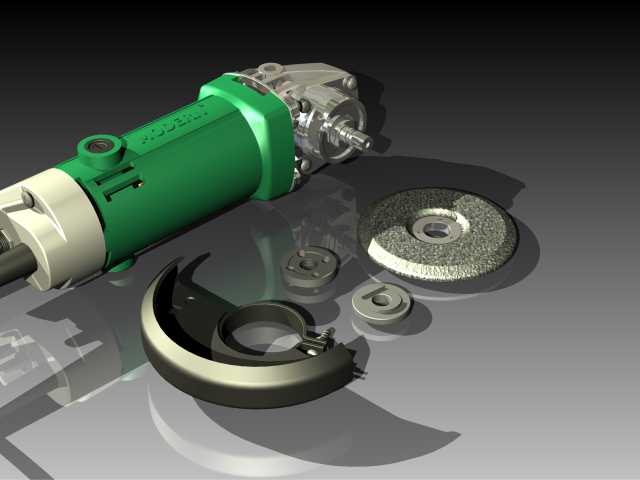

　　开关设置在握持拇指可直接触碰的位置，方便作业过程中快速启停控制；尾部电源线出线位置做防弯折护套设计，可适应作业过程中频繁拉扯、弯折的使用场景，降低线芯断裂风险。整机安装边界需考虑磨片护罩的调节空间，护罩可围绕输出轴做360度旋转调整，作业时可根据打磨方向调整护罩遮挡位置，阻挡飞溅的磨屑与火花，保护操作人员安全；机身侧置辅助手柄接口，可根据操作人员左右手使用习惯，选择安装在机身左侧或右侧，提升重载作业时的握持稳定性。设计过程中对内部走线做了限位固定处理，避免高速运转时线缆与运动部件发生干涉，各连接部位的密封结构可阻挡打磨产生的金属粉尘进入机身内部，延长内部电气元件与传动部件的使用寿命；磨片夹紧机构采用快拆式压板结构，更换磨片时无需额外复杂工具，可快速完成耗材更换，提升现场作业效率。整机重量分布经过平衡调校，重心靠近握持位置，长时间手持作业不易产生过度疲劳，适配单人长时间连续作业的需求。
