带立式安装底座的精密回转轴承结构

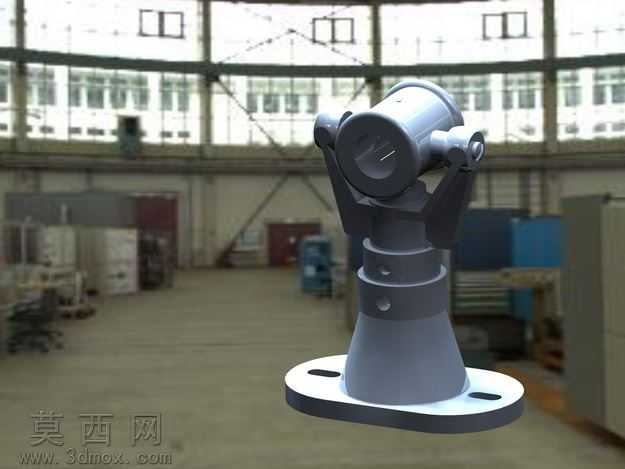

本作品为轴系配套的回转轴承三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先从底部安装法兰入手，精准绘制带两个对称安装孔的菱形法兰底座轮廓，通过拉伸凸台命令生成底座基体，对安装孔位置添加同轴度与位置度约束，保证实际安装时的定位精度。向上延伸的轴承主体部分，依次构建下部锁紧调节段、中部支撑筒体与上部回转铰接座，调节段表面的防滑滚花纹理采用包覆特征结合阵列命令生成，还原实物调节时的防滑触感结构。上部回转铰接座的同轴内孔严格按照轴配合公差要求建模，孔壁添加了模拟精加工的表面质感约束，铰接座两侧的对称凸耳结构通过镜像特征完成，保证两侧结构的尺寸一致性。渲染阶段采用金属材质体系，底座与主体结构赋予抛光不锈钢材质，调整材质的反射率与粗糙度参数，模拟金属零件经机加工后的细腻金属光泽，铰接内孔部分赋予略高粗糙度的金属材质，区分配合面与外观面的质感差异。场景搭建采用渐变灰色影棚背景，添加三点布光系统，主光从侧上方投射勾勒零件的主体轮廓，辅光补全暗部细节避免结构死黑，轮廓光从后方打亮零件边缘，突出金属材质的通透质感，最终渲染图清晰展现了轴承的整体结构与各部分连接关系。设计思路上，这款回转轴承区别于标准深沟球轴承的纯环形结构，集成了安装底座与角度调节功能，可直接通过法兰孔固定在设备机架上，上部铰接结构可实现连接轴的小角度回转调整，适用于需要小幅角度摆动的轴系支撑场景，建模过程中对各活动部件的配合间隙做了预留，还原实际产品的装配可行性，所有圆角、倒角细节均按照五金机加工零件的工艺要求添加，避免出现尖锐棱角，符合实际零件的加工工艺逻辑，整体模型结构完整，细节还原度高，可用于机构运动仿真、产品展示以及配套设备的装配设计参考。
