КП-125型野战炊事挂车结构设计

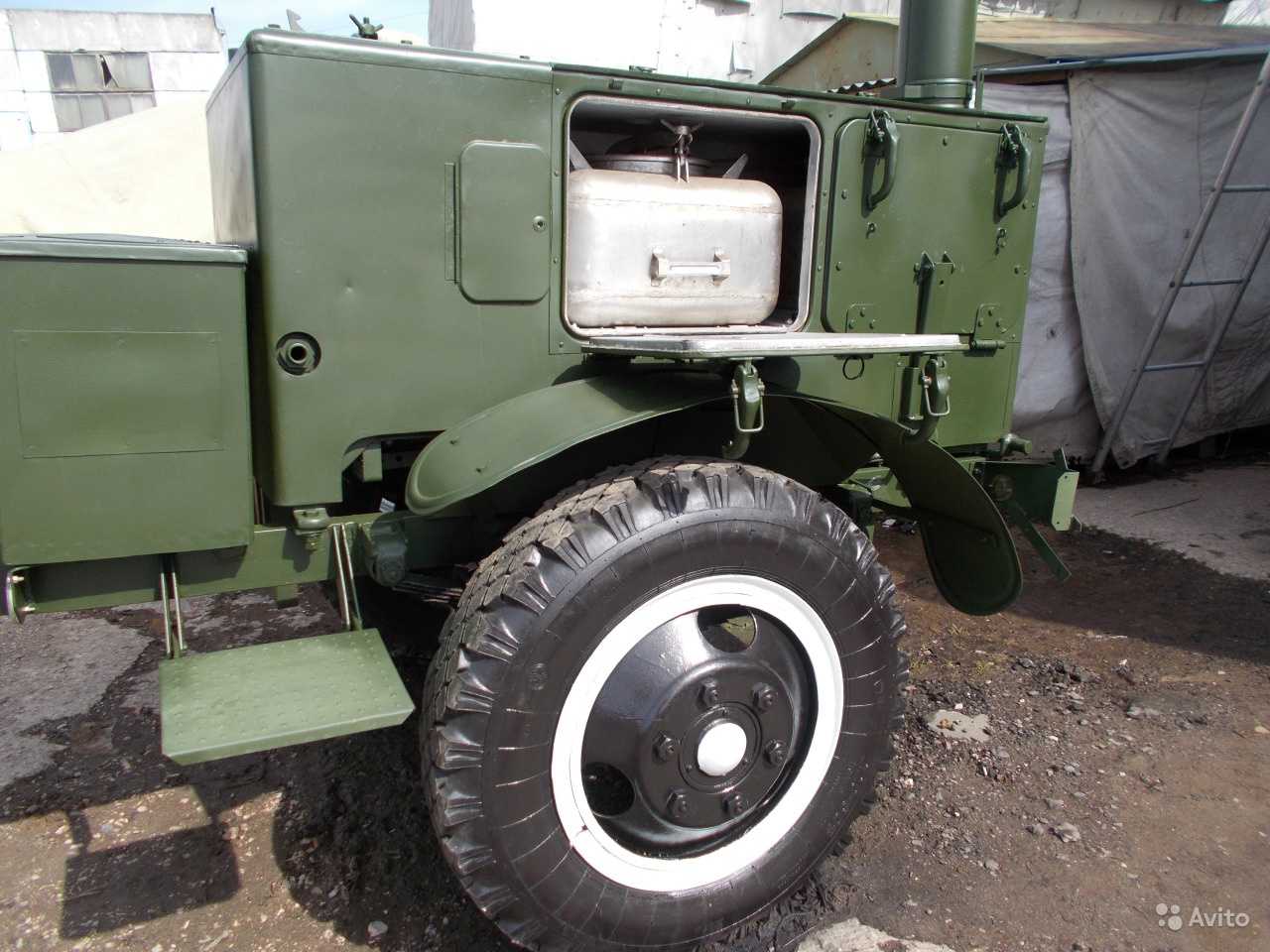

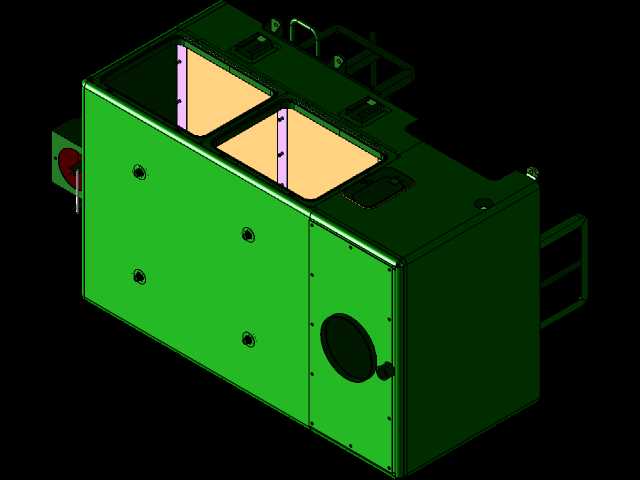

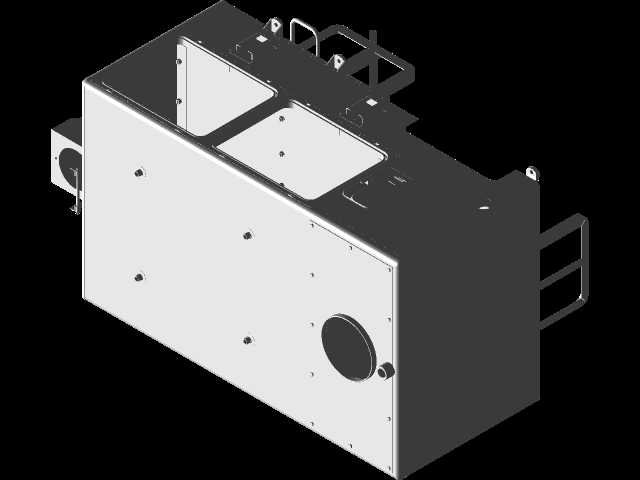

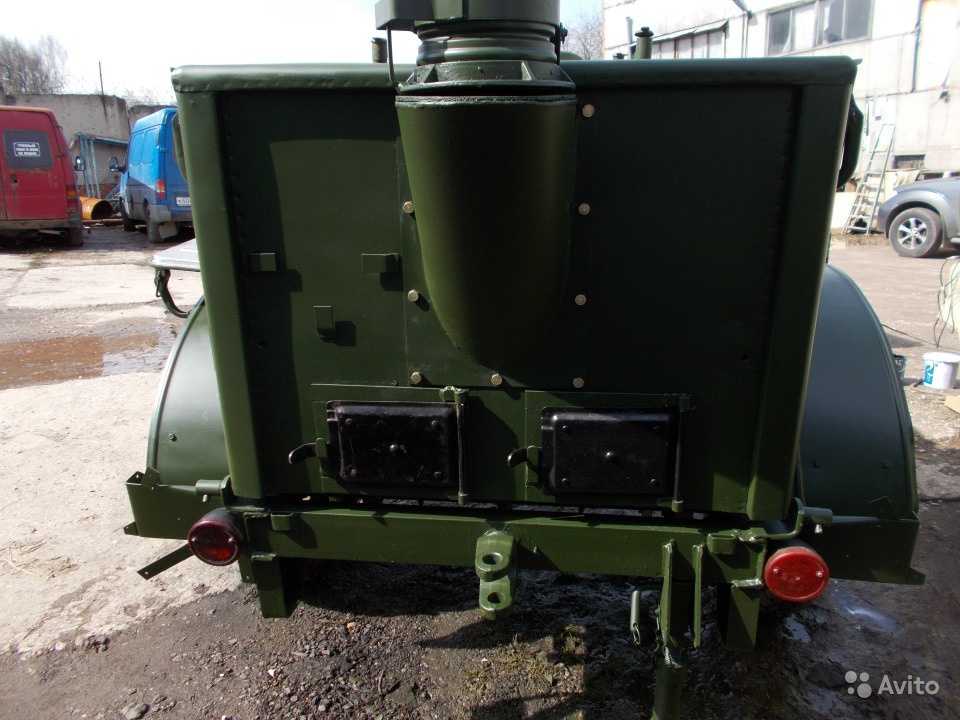

　　这款拖挂式野战炊事装备的三维结构设计，核心围绕无固定依托的野外作业场景展开，适配远离常驻营区的野外驻训、抢险救灾、野外工程作业等场景下的热食制备与短途转运需求，可挂载于轮式机动车辆平台拖行，也可在平整硬质场地独立驻停使用，无需额外搭建固定作业基础。从结构布局来看，整体采用拖挂式承载底盘设计，轮组选用大花纹深沟槽的越野轮胎，搭配钢制轮毂，能够适应碎石路面、泥泞土路、简易临时便道等非铺装路面的通行需求，底盘离地间隙预留充足，避免拖行过程中底盘部件与路面凸起发生剐蹭。车身主体采用封闭式金属舱体结构，舱体侧面设置上翻式开合舱门，舱门开启后可直接作为操作台面使用，无需额外携带外置操作台板，减少作业时的展开步骤；舱体内部预留了储水容器、

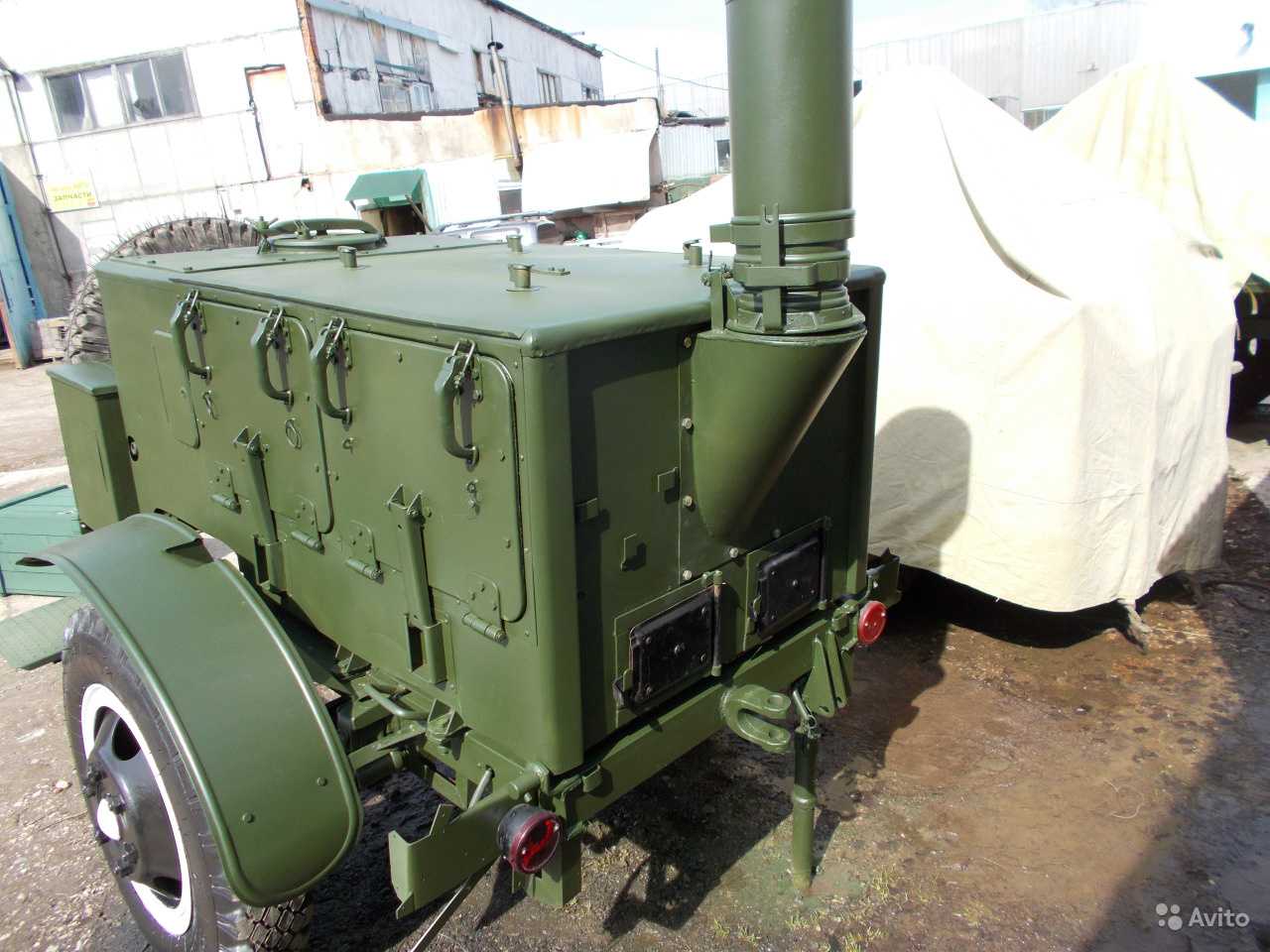

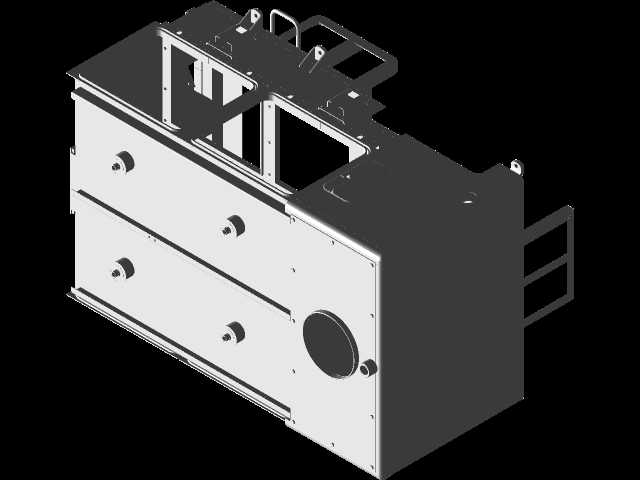

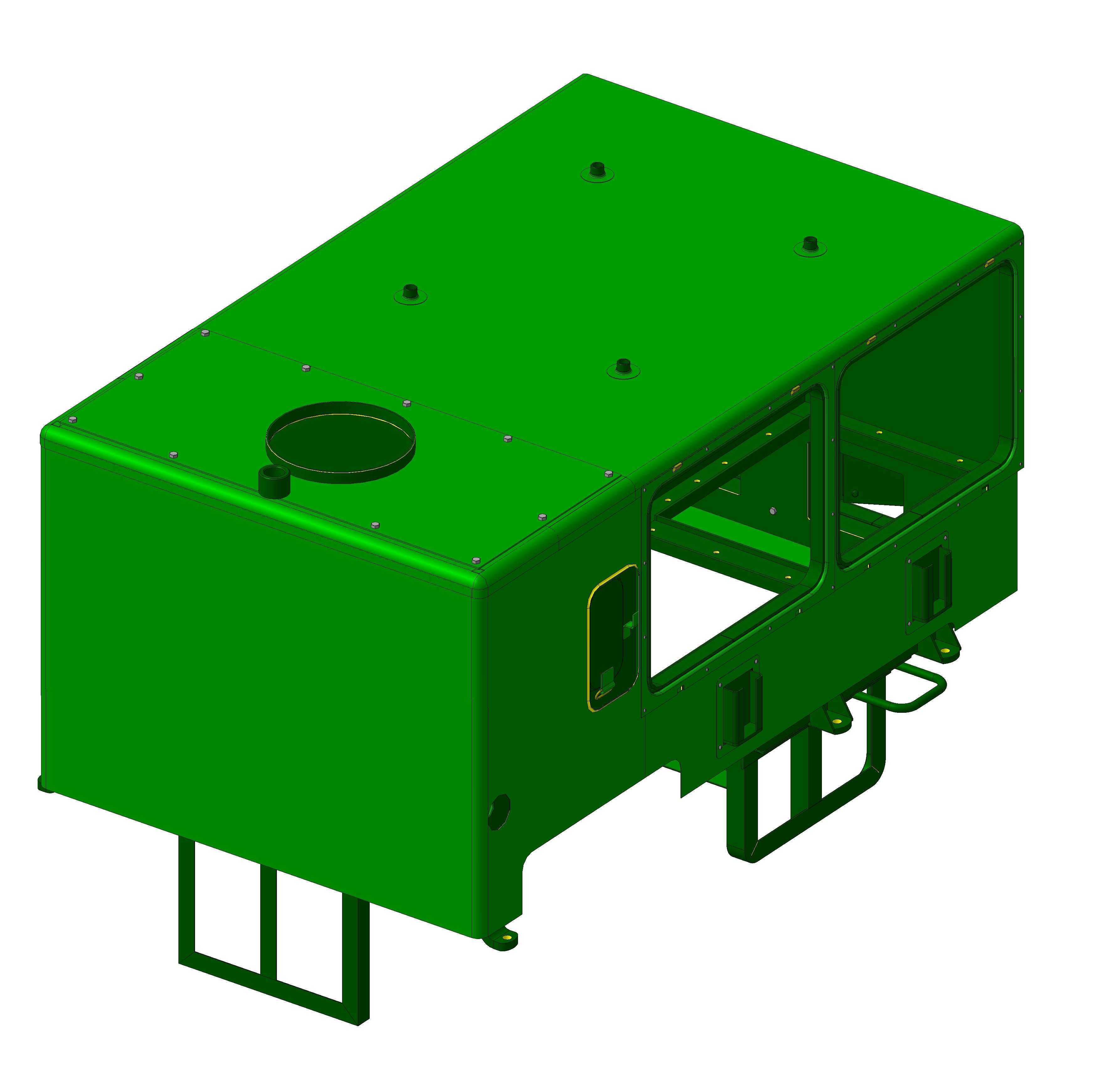

　　炊事灶具、食材储物格的安装空间，从模型结构可以看到，舱内集成的储水容器为密封式金属结构，配套设置了固定卡扣，避免拖行过程中容器移位、液体洒漏。设计过程中优先考虑了野外作业的可靠性，所有外露的舱门锁扣、铰链均采用防松脱结构，避免长时间颠簸行驶后部件松动脱落；车身侧面设置了固定式登车踏板，方便操作人员站立操作舱内设备，踏板采用防滑花纹钢板制作，雨天或沾有泥水时也能保证足够的摩擦力。排气结构设置在舱体顶部靠后位置，避免炊事作业时的油烟、蒸汽倒灌进舱内，同时排气口做了防雨弯折设计，防止野外降雨时雨水顺着排气口进入舱体内部。从安装边界来看，拖挂连接机构采用标准的军用挂车拖钩接口，可匹配多数现役轮式运输车辆的后拖挂装置，

　　无需对牵引车辆做额外改装；驻停时可通过底盘自带的支撑腿固定车身，避免作业过程中车身晃动影响操作。舱体的边角均做了圆弧过渡处理，避免野外作业时尖锐边角造成人员磕碰，车身外表面预留了外挂附件的安装点位，可根据作业需求外挂储水桶、工具收纳箱等附属配件，拓展实际使用功能。整体结构没有采用复杂的电控或液压部件，所有操作均可通过手动完成，降低野外环境下的故障概率，即使在无电力供应的区域也能正常开展炊事作业，结构件多采用标准化的型材与板材制作，后期维护更换配件的成本较低，适配野外长时间部署的使用需求。
