适配13x36链条的链轮传动结构

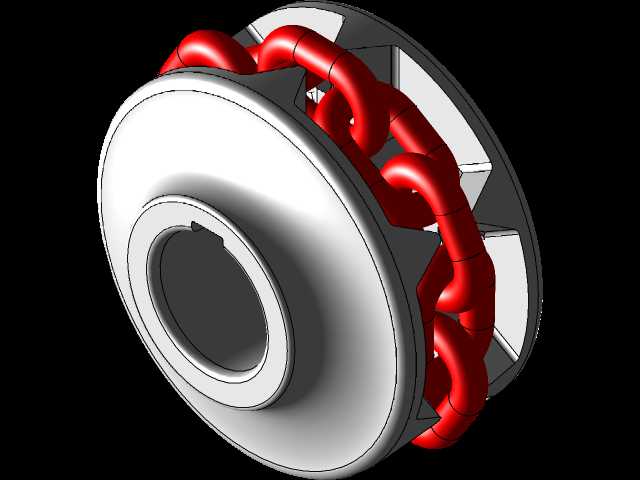

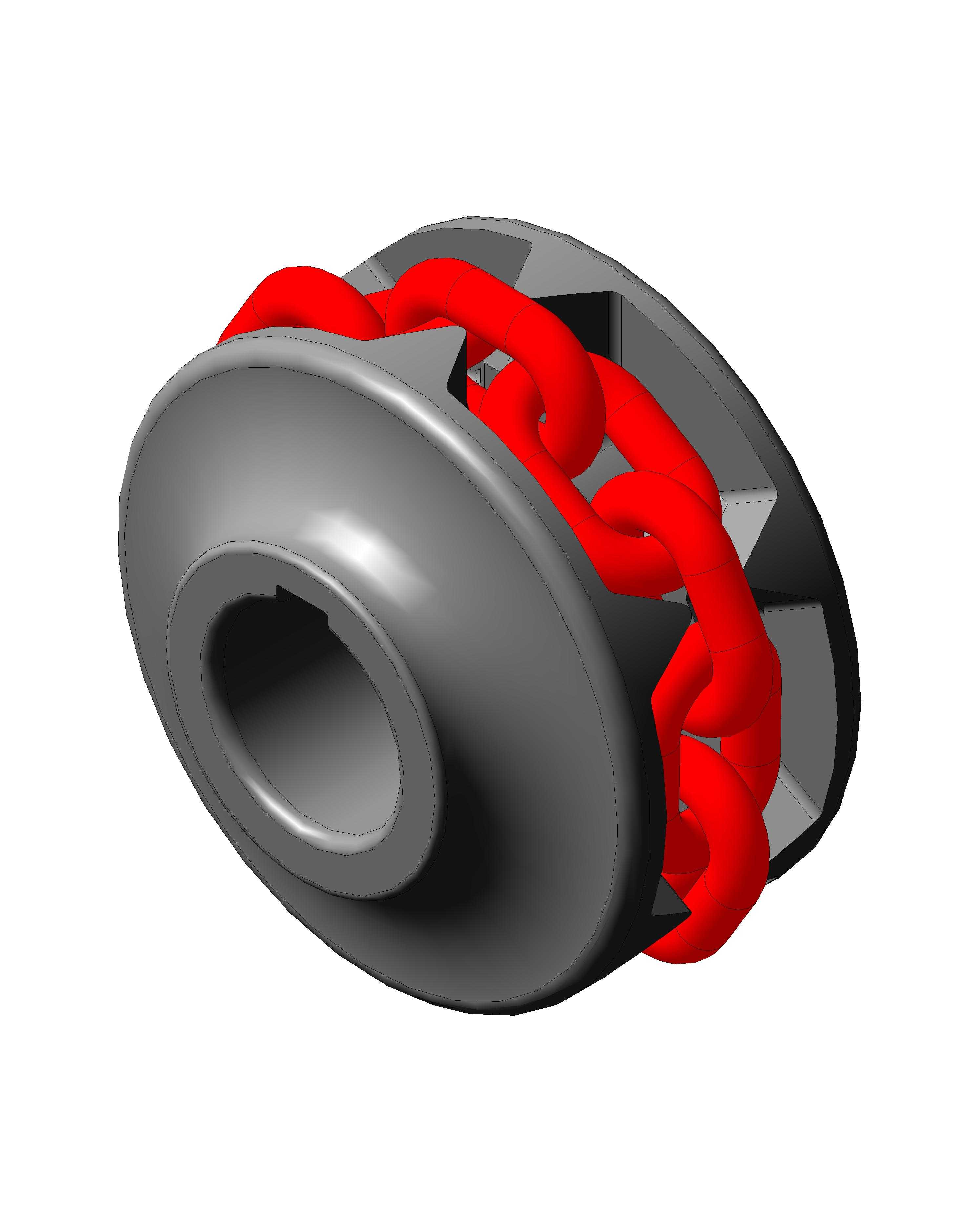

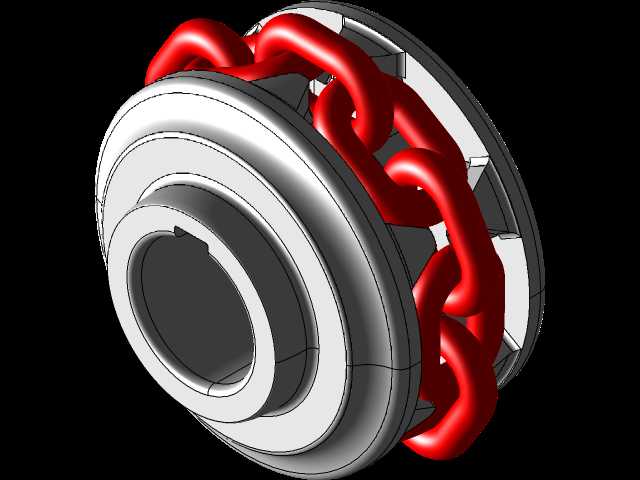

　　这款链轮结构是针对13x36规格圆环链条开发的啮合传动部件，主要应用在刮板输送机、斗式提升机、矿山输送设备以及部分重载牵引设备的动力传递环节，区别于常规滚子链链轮，它的齿形轮廓完全适配焊接圆环链的链节外形，能在多粉尘、重载、低速的工矿场景下保持稳定的啮合状态，避免链条跳齿、卡滞的问题。从设计逻辑来看，这款链轮没有采用常规的渐开线齿形，而是根据13x36链条的链节外轮廓、链环扭转角度做了贴合式的齿槽设计，每个齿槽的弧度刚好容纳半段链环，相邻齿的凸起部分会卡入两个链节的铰接间隙，传动过程中齿面与链环的接触面积更大，单位面积承压更小，能有效降低链环和链轮的磨损速率，延长整套传动组件的更换周期。链轮的中心孔带键槽结构，

　　安装时可以通过平键与传动轴实现周向固定，传递额定扭矩不会出现打滑空转的情况，轮毂部分做了加厚处理，能承受链条传动带来的径向冲击载荷，即使在频繁正反转的工况下，也不会出现轮毂开裂、键槽崩损的问题。链轮的整体外径、齿根圆尺寸都严格匹配13x36链条的节距参数，安装时需要保证链轮与传动轴的垂直度，两配对链轮的共面误差控制在允许范围内，避免链条运行时出现偏磨、侧刮的情况。齿面部分做了圆滑过渡处理，没有尖锐棱角，不会在啮合过程中对链环造成切削式损伤，链轮的腹板部分做了减重开槽设计，在保证整体结构强度的前提下降低了自身转动惯量，减少设备启动时的动力损耗。实际应用中，这类链轮常搭配同规格圆环链条使用，在散料输送、重载牵引的场景下，

　　相比皮带传动拥有更高的传动效率和抗过载能力，不会出现皮带打滑、拉伸断裂的问题，日常维护只需要定期检查齿面磨损量、链条张紧度即可，不需要频繁做润滑保养，适配工况范围更广。设计建模过程中需要重点核对链节的实际外形尺寸，不能直接套用标准链轮的齿形参数，否则会出现啮合干涉、链条无法卡入齿槽的问题，齿槽的深度要控制在合理范围，既要保证啮合时不会脱链，也要避免齿槽过深导致链环卡滞无法顺利脱离。
