HTC智能手机透明保护壳结构设计

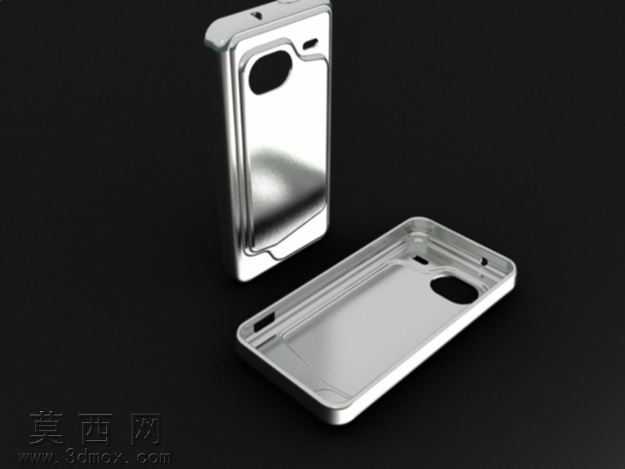

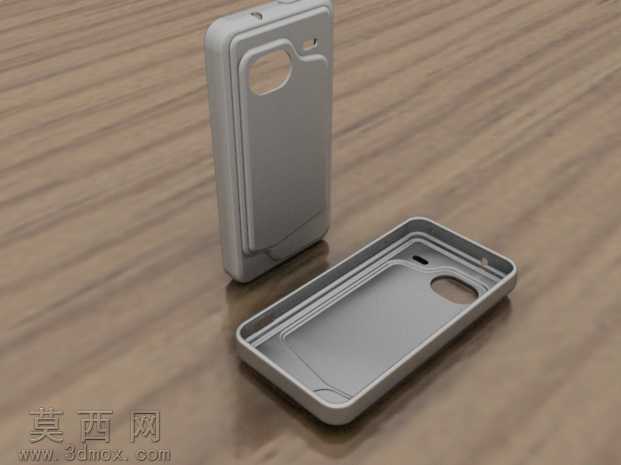

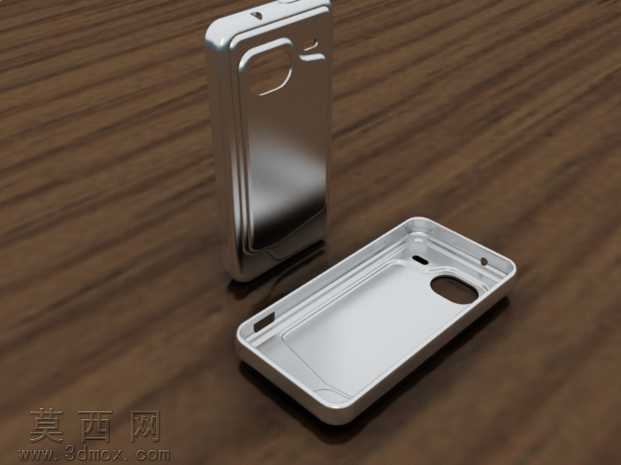

本作品为HTC智能手机配套保护壳的三维建模设计，建模阶段以接近真机的实测尺寸为基准，在SolidWorks软件中完成全参数化结构搭建，整体围绕真机外轮廓做适配性包覆设计，充分还原保护壳的实用结构特征。建模过程中首先绘制手机外轮廓的基准草图，精准定位机身侧边弧度、背部摄像头开孔、侧边按键对应位置的尺寸参数，通过拉伸、抽壳、圆角等基础特征命令构建壳体基础形态，壳体壁厚控制在常规保护壳的合理区间，既保证壳体的结构强度，也避免壳体过厚导致手机握持臃肿。针对摄像头区域，建模时做了精准的开孔避让设计，开孔边缘做微小的凸起防护结构，能够在手机平放时避免镜头直接接触桌面产生刮擦，同时开孔尺寸预留了足够的装配公差，不会遮挡镜头拍摄视野与闪光灯补光范围。壳体侧边对应手机实体按键的位置做了一体化的按压凸点设计，无需额外装配按键配件，凸点的厚度与回弹间隙经过反复调整，保证按压手感清晰不生硬，同时不会出现卡键、按压无响应的问题。壳体的四个边角位置做了加厚的防摔缓冲结构，在边角内侧预留了微小的形变缓冲空间，当手机意外跌落时，边角结构可以通过自身形变吸收大部分冲击能量，降低手机机身受撞击损坏的概率。材质设计上模拟半透明TPU软胶材质效果，渲染阶段调整材质的透明度、粗糙度与折射参数，还原半透明软壳略带磨砂雾面的视觉质感，同时能够隐约透出机身本身的外观纹理，兼顾防护性与美观度。壳体的内表面做了细微的磨砂纹理设计，既可以避免壳体与手机后盖紧密贴合产生水印问题，也能减少壳体与机身之间的摩擦刮痕，安装拆卸时也更加顺滑不会刮伤手机边框。整个设计以实用适配为核心思路，没有添加多余的冗余装饰结构，所有结构设计都围绕保护手机、提升握持手感、不影响手机原有功能使用的核心需求展开，整体造型简洁流畅，边缘弧度贴合手掌握持曲线，长时间握持也不会产生硌手的不适感，充分还原了常规软质手机保护壳的典型结构特征，尺寸精度控制合理，能够直接用于后续的注塑模具设计参考。
