商超购物车配套承重滚轮结构设计

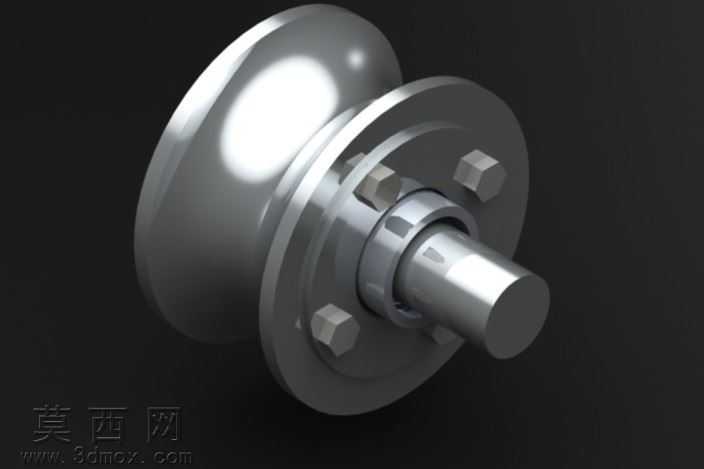

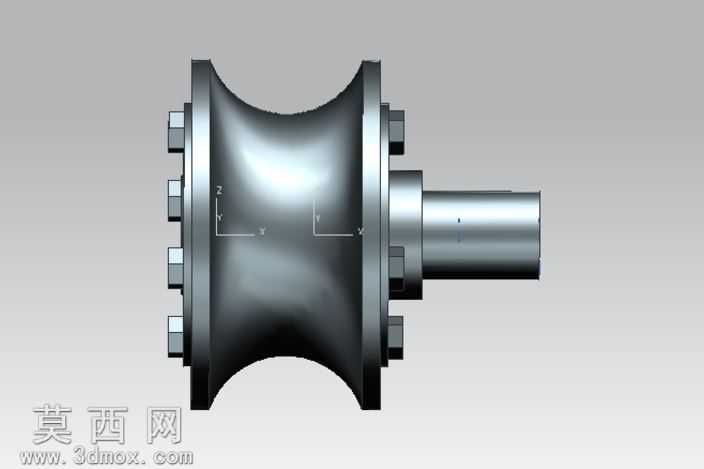

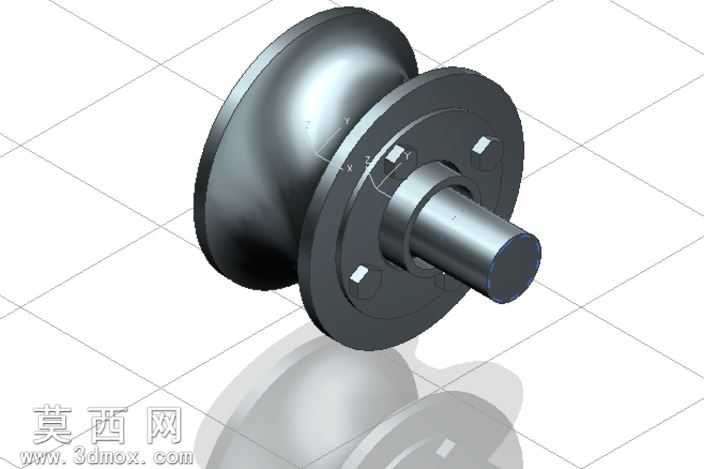

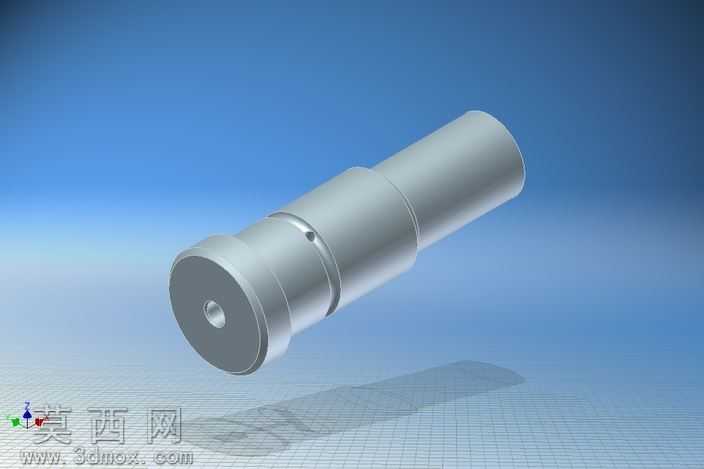

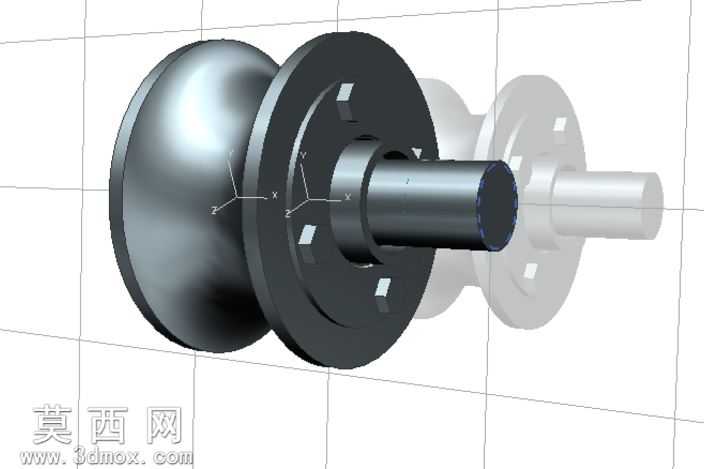

该作品为商超购物车配套的承重行走滚轮三维建模设计，整体围绕商用购物车高频使用、承重稳定、转动顺滑的核心需求展开结构设计。建模阶段采用NX软件完成全参数化建模，首先对滚轮的核心功能部件进行拆分规划，将整体结构划分为轮体、安装法兰盘、中心轮轴、定位卡块四个核心模块，各模块间采用参数化关联设计，确保装配间隙、配合公差符合五金配件的实际生产标准。轮体部分采用圆弧过渡的曲面造型设计，轮缘处做加厚处理，模拟实际聚氨酯包胶轮的外层结构，建模时通过回转命令生成轮体基础轮廓，再对轮面接触区域做微弧面处理，保证轮体与地面接触时受力均匀，减少推行过程中的颠簸感。安装法兰盘部分采用圆盘式结构设计，盘面均匀分布四个方形定位卡块，用于与购物车支架的安装位快速卡合定位，建模时对卡块的棱角做小圆角过渡处理，避免应力集中导致的部件断裂，同时在法兰盘与轮轴衔接位置做加强筋结构的隐性处理，在不增加整体壁厚的前提下提升结构承重能力。中心轮轴采用阶梯轴结构设计，轴身与轮体内孔采用间隙配合参数设置，预留轴承安装位的尺寸空间，轴端做倒角处理方便装配时的导向插入。材质渲染阶段，轮体外层赋予哑光深灰色橡胶材质，调整材质的粗糙度参数模拟橡胶轮面的防滑质感，法兰盘与轮轴部分赋予金属烤漆材质，添加细微的金属颗粒纹理提升真实感，场景内添加地面反射效果，清晰呈现滚轮的结构轮廓与部件衔接关系。设计过程中充分考虑购物车的实际使用场景，轮体的宽度、直径参数参考常规商超购物车的承重标准设置，确保单轮可承受足够的静态与动态载荷，定位卡块的尺寸与购物车支架的安装卡槽尺寸完全匹配，无需额外改装即可实现快速替换安装，整体结构无冗余设计，各部件衔接紧凑，既满足转动顺滑的使用需求，也兼顾了生产加工的工艺可行性，减少不必要的加工工序，降低配件的生产与替换成本。
