多通径异形金属管路组件三维设计

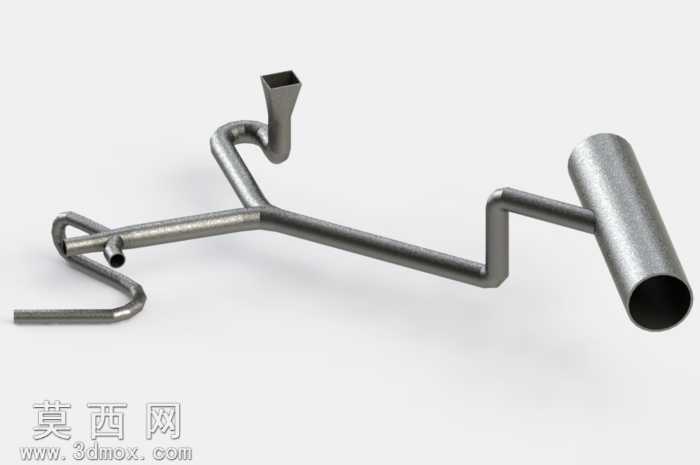

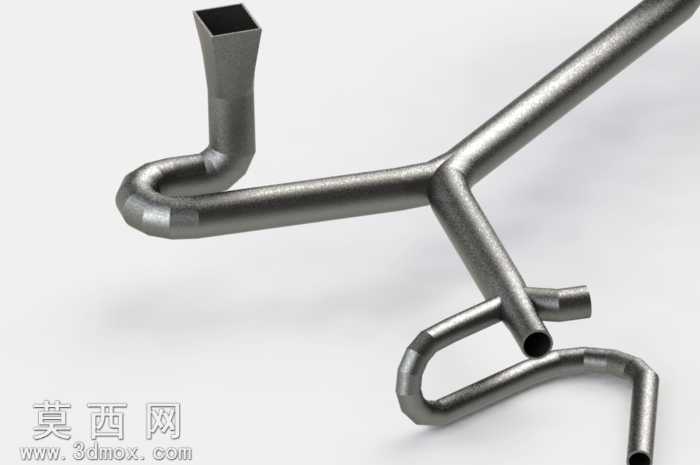

本作品为多通径异形金属管路组件的三维设计成果，建模阶段依托参数化三维设计软件完成全流程构建，首先梳理管路系统的流体走向逻辑，确定主通路与分支通路的空间排布关系，对每一段弯管的弯曲半径、过渡圆角、管径变化参数进行精准约束，避免出现管路弯折处应力集中的结构缺陷。建模过程中优先采用扫掠特征生成管路主体结构，针对不同通径的衔接位置，采用渐变过渡的曲面建模方式，保证不同管径管路衔接处的内壁顺滑无突兀台阶，减少流体输送过程中的阻力损耗；对于方口转圆管的特殊接口段，通过多截面实体特征完成截面形状的平滑过渡，严格控制接口端面的平面度公差，保证后续装配环节的密封贴合精度。材质渲染阶段选用哑光磨砂金属材质，还原工业金属管材经喷砂处理后的真实表面质感，调整材质的金属度、粗糙度参数，模拟金属表面细微的颗粒纹理，同时通过环境光遮蔽效果强化管路弯折处、分支衔接处的结构层次感，让整体模型的视觉呈现贴近实际工业金属管件的真实状态。结构设计上兼顾了管路的空间布局合理性与结构强度，主通路采用大管径设计保障主流量输送效率，分支小管径通路适配辅助回路的流体输送需求，多处U型弯结构既可以补偿管路工作过程中的热胀冷缩变形量，也能通过弯折结构缓冲流体输送过程中的水锤冲击，提升管路系统的运行稳定性；所有管路的壁厚参数保持均匀一致，避免因壁厚差异导致的承压能力不均问题，各接口端面均预留了标准的装配余量，可直接适配对应的管路接头、法兰等标准连接件。设计过程中反复校验管路的空间干涉情况，调整各分支管路的延伸角度与弯折位置，保证整个管路组件在有限安装空间内实现最优的通路布局，既满足流体输送的功能需求，也兼顾了整体结构的紧凑性与美观度，可直接用于管材输送系统的方案展示、结构验证以及后续的工程出图、加工生产参考。
